鼓式制动蹄片带复位弹簧结构设计

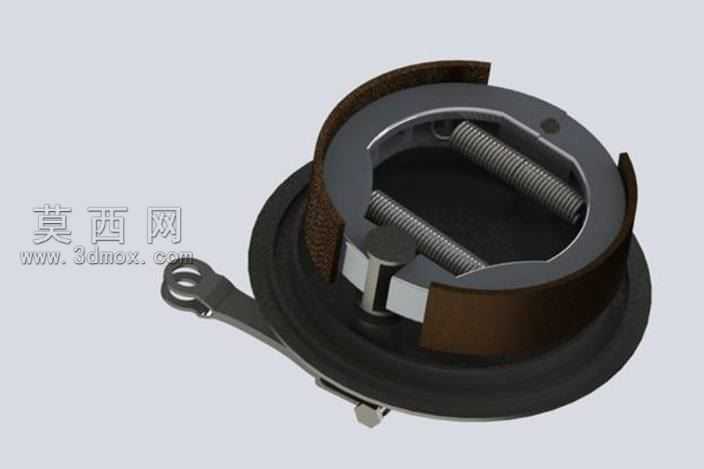

本模型为鼓式制动蹄片总成结构，采用三维参数化建模方式完成全零件1:1比例还原，建模过程中对制动蹄的弧形摩擦面、复位弹簧的螺旋圈数、驱动摇臂的铰接孔位都做了精确的尺寸约束，保证各部件装配后无干涉、运动逻辑符合实际制动工况。模型渲染阶段采用分层材质设置，摩擦片部分使用深棕色粗糙纹理材质模拟半金属摩擦材料的哑光质感，金属制动蹄基体采用深灰色哑光金属材质，复位弹簧使用亮面镀锌金属材质，底部基座采用黑色硬质橡胶质感材质，驱动摇臂使用喷砂金属材质，不同材质的区分清晰展现了各部件的功能属性。结构设计上，两片对称布置的弧形制动蹄通过复位弹簧实现张开后的自动回位，蹄片外侧贴合摩擦衬层用于和制动鼓内壁接触产生制动力矩，摇臂结构用于外接制动驱动机构，铰接销轴采用间隙配合约束模拟实际转动自由度，整体结构完整还原了鼓式制动器中刹车片组件的工作形态，建模时对所有圆角、倒角、安装卡槽等细节特征都做了完整保留，没有做简化处理，可直接用于制动系统结构教学、装配模拟演示、零部件受力分析参考等场景，模型装配关系完全符合机械设计规范，各零件可单独拆分编辑，方便后续做参数修改或者衍生设计。
