带六角螺母外螺纹16mm软管接头结构

　　这类带六角螺母的外螺纹软管接头，在气动控制回路、低压流体输送管路、小型设备冷却循环系统里的应用占比很高，日常做设备气路改造、小型液压站外接管路排布的时候，经常会用到同规格的连接件。从实际使用场景来看，16mm内径的软管适配的管路流量刚好覆盖多数小型自动化设备的气动执行元件供气需求，比如单作用小型气缸的供气支路、点胶设备的流体输送管路、小型冷却循环系统的回水支路，用这个规格的接头不会出现通径不足导致的压降过大问题，也不会因为通径冗余造成管路排布空间的浪费。

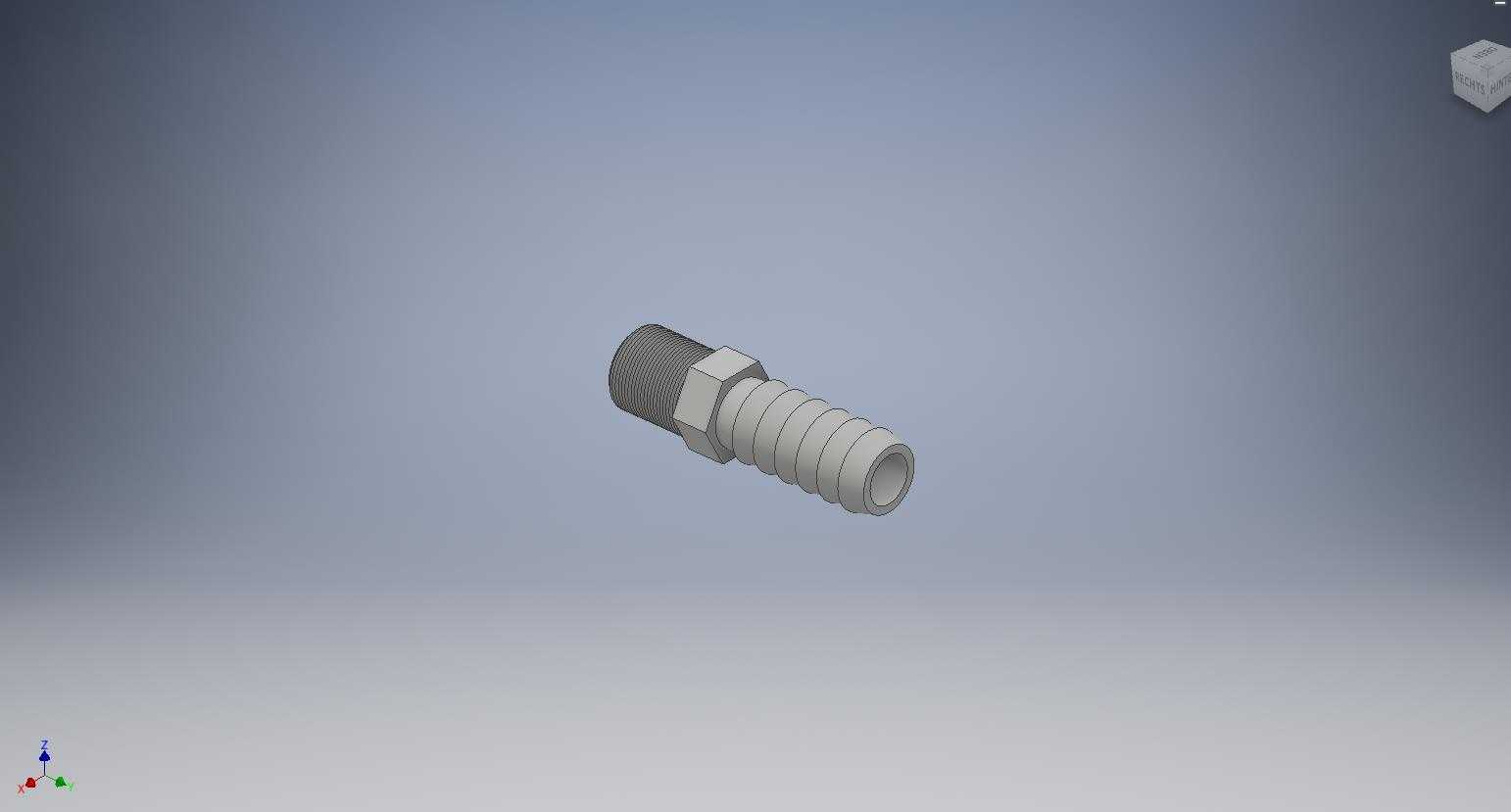

　　接头的六角螺母段是安装受力的核心部位，现场装配的时候可以用标准开口扳手直接卡持这个部位施加扭矩，不需要额外夹持其他薄壁段，能避免安装过程中接头变形导致的密封失效。外螺纹段采用3/8英寸规格的管螺纹，这个螺纹规格在通用气动、低压液压管路里属于常用的通用规格，和多数标准阀块、设备预留接口的匹配度很高，不需要额外做变径转接就能直接安装，能减少管路的转接节点，降低泄漏风险。

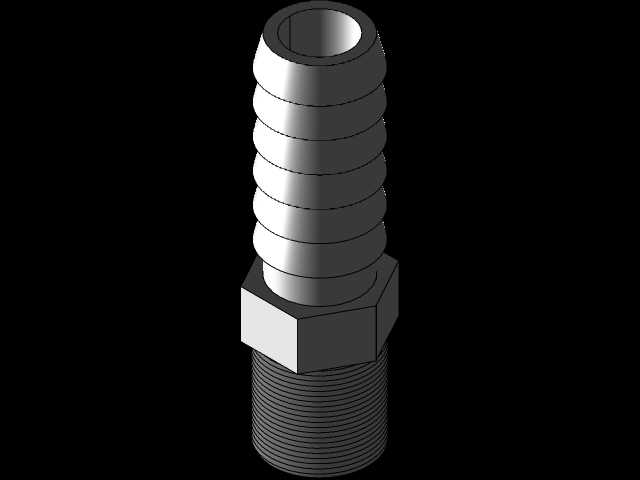

　　设计的时候，软管插接段做了多道环形倒刺结构，这种结构不需要额外的卡箍辅助就能和软管内壁形成足够的抱紧力，当管路内有压力波动的时候，倒刺的斜面会顺着软管胀开的方向进一步卡紧内壁，避免软管在压力冲击下脱开。六角螺母和外螺纹段之间做了退刀槽结构，这个细节是加工工艺性的考量，车削螺纹的时候退刀槽能给刀具留出退刀空间，保证螺纹末端的牙型完整，同时安装的时候这个位置可以容纳密封垫片，让端面密封的压紧力更均匀，不会因为螺纹末端的不完整牙型导致垫片压合不平整出现渗漏。

　　从安装边界来看，接头整体的同轴度要求控制在0.1mm以内，安装的时候外螺纹拧入对应接口的深度不需要超过螺纹总长度的三分之二，预留2-3牙的余量既能保证螺纹连接强度，也能避免拧入过深导致螺纹咬死。六角螺母的对边尺寸符合标准紧固件的尺寸系列，现场常用的活动扳手、开口扳手都能适配，不需要准备特殊规格的安装工具。软管插接段的外径比适配软管的内径大0.3-0.5mm，插接的时候可以在软管内壁涂抹少量肥皂水做润滑，不要用机油类润滑，避免长期使用后橡胶软管被油液腐蚀老化。

　　实际选型的时候要注意，这个接头的适用工作压力范围在1MPa以内，适合压缩空气、常温清水、低粘度液压油这类介质的输送，如果是输送有腐蚀性的流体或者高温介质，需要更换对应材质的同结构接头。日常维护的时候，只需要检查软管和接头插接位置有没有鼓包、渗漏，六角螺母和对接端面的密封垫片有没有老化，不需要做额外的拆解保养，正常工况下的使用寿命能达到3年以上。做管路排布的时候，接头安装后要保证软管插接段的轴线和管路走向一致，不要让软管在接头位置出现小于软管最小弯曲半径的弯折，避免长期弯折导致软管开裂或者通径变小影响流量。
