离网光伏系统用太阳能充电控制装置

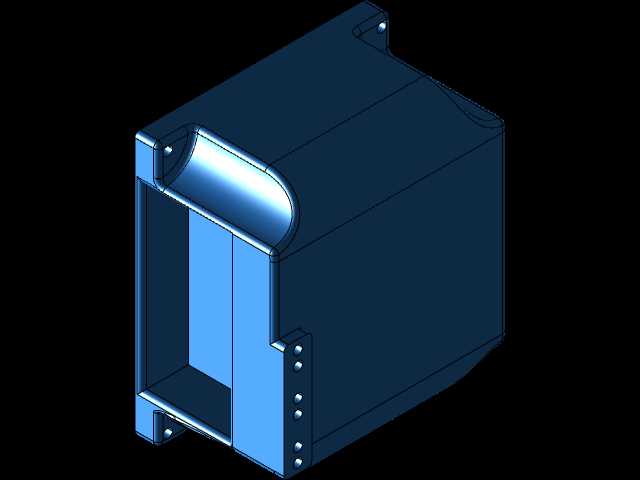

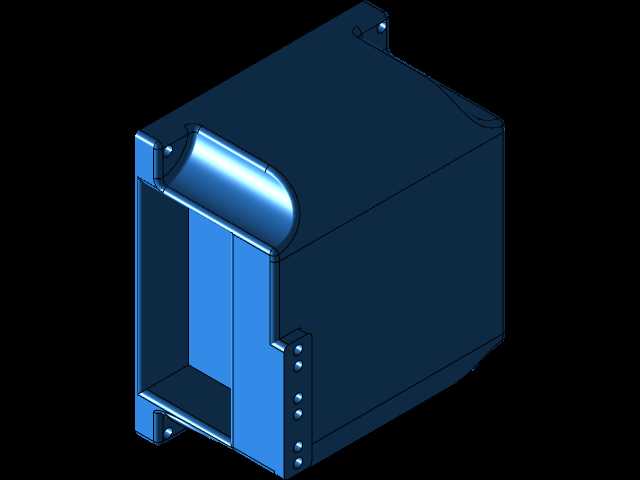

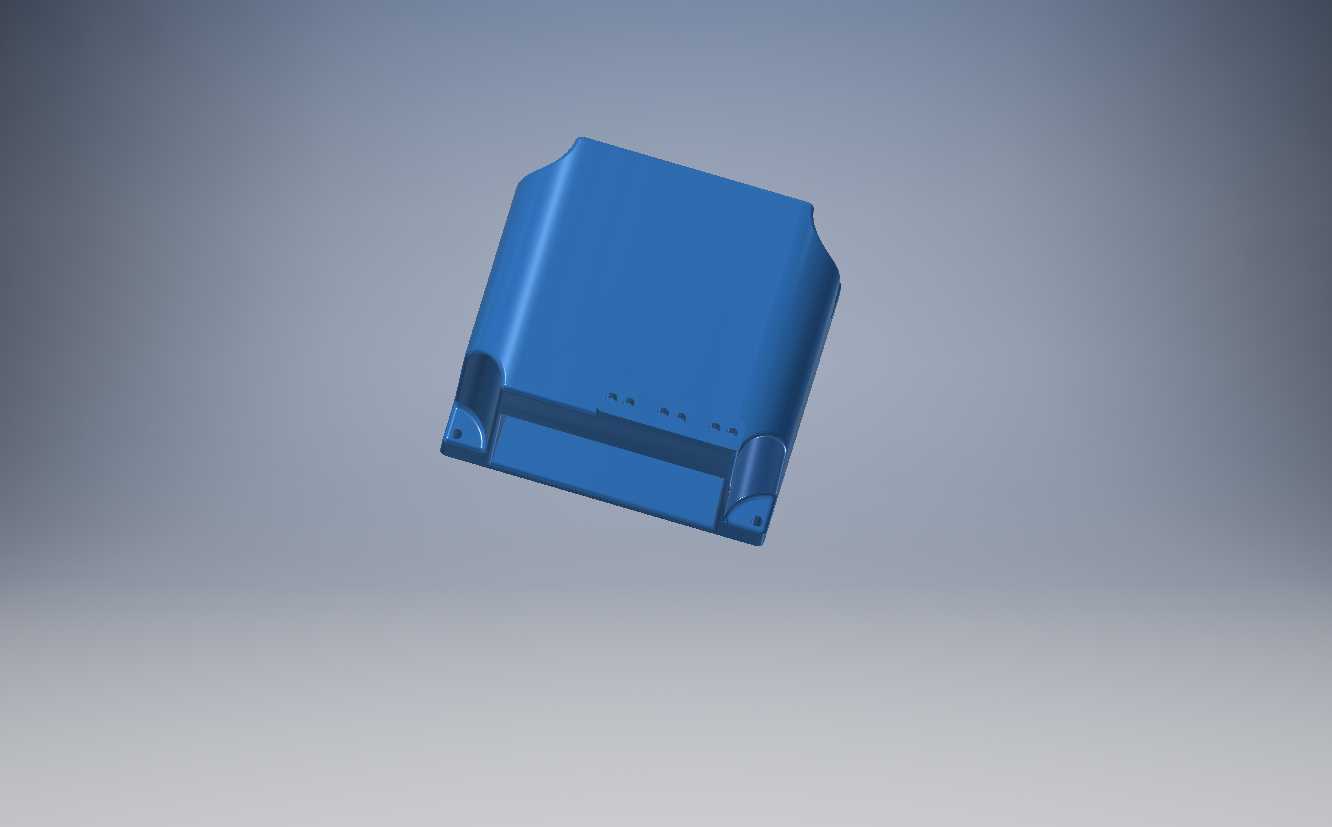

　　做户外离网供电系统配套结构设计快八年，经手的光伏充控类壳体改型不下二十版，眼前这款蓝壳充控装置的结构逻辑，刚好踩中了车载、小型户外光伏场景的实际使用痛点。先从安装边界说起，这款壳体的侧边做了内凹式挂装槽，不是常见的外凸耳片结构，安装时不需要额外预留耳片的避让空间，贴装在房车侧壁、探险队便携电源箱内壁时，贴装面能完全贴合安装基面，不会因为外凸结构产生积水积灰的缝隙，在野外颠簸、淋雨的工况下，能减少密封胶条的老化应力。壳体整体做了圆弧导角处理，不是生硬的直角切边，在车载移动场景里，不会因为车辆颠簸晃动剐蹭周边线束，也避免了直角磕碰导致的壳体开裂问题，之前做过的直角款壳体，在越野路况测试里，边角开裂率比圆弧款高近四成，这个细节的调整完全是从实际路试反馈里磨出来的。

　　从功能适配的角度看，这款壳体的正面预留了一排细小的指示灯透光孔，孔位做了内高外低的斜度处理，户外使用时雨水不会顺着孔位渗进内部电路板，同时能清晰显示充放电状态、蓄电池电压档位，不需要额外开盖查看参数。底部的接口区域做了下沉式挡边，接线完成后线缆从挡边下方引出，既能避免线缆拉扯直接作用在接线端子上，也能防止上方滴落的水直接淋到接线柱上，减少短路风险。之前给科考队做便携供电配套时，用过接口平置的控制器，在丛林穿越遇雨后，接线柱凝露短路的故障出过两次，改成下沉挡边结构后，同类故障基本没再出现。

　　设计思路上，这款壳体没有追求过度轻薄，侧壁做了均匀的加强筋布局，从三维建模的壁厚分布看，整体壁厚保持在2.5mm左右，既满足ABS或者PC材质注塑时的流动性要求，不会出现缩痕、缺料的问题，也能在-20℃到60℃的户外温度区间里保持足够的结构强度，不会因为低温变脆、高温软化变形。侧边的半圆弧凹槽不是装饰结构，是专门预留的扎带固定位，在没有螺丝安装条件的场景下，可以用尼龙扎带穿过凹槽把控制器固定在支架、管材上，适配临时搭建的光伏供电场景，比如户外作业临时营地、探险队中途补给点的快速部署需求。

　　实际应用场景里，这类控制器不光用在固定的家用离网光伏系统，更多是配套房车改装、户外探险便携电源、野外作业临时供电、小型监控光伏供电这些场景。比如房车改装时，这款控制器的尺寸刚好适配常见的车载电器安装仓空位，不需要额外切割仓体隔板，挂装槽能直接卡在仓内的标准导轨上，拆装维护都很方便；给地质勘探队做配套时，这款控制器的壳体抗摔性足够，放在装备箱里和其他工具磕碰也不会出现壳体碎裂的问题，接线区域的挡边还能防止泥沙掉进接口里，在荒漠、戈壁这类多沙尘的场景里，能减少清理维护的频次。

　　从结构建模的细节看，壳体上下盖的合模线做在了侧边的凹槽位置，合模后不会出现明显的错位毛边，也不需要额外做外观打磨处理，能降低注塑后的后处理成本。内部的电路板安装柱做了十字加强筋，螺丝锁附时不会出现柱体开裂的问题，安装柱的高度刚好匹配常见的充控电路板元件高度，最高的电容元件离壳体内壁预留了1mm的安全间隙，不会出现元件顶壳、挤压短路的问题。之前有新手建模时把安装柱做矮了，成品组装后电容顶到壳体内壁，车辆颠簸时电容引脚被震脱焊，返工整整花了一周时间，这类细节的把控，只有实际做过几批量产配套的工程师才会注意到。

　　另外这款壳体的蓝色配色不是随意选的，户外场景里高饱和度的蓝色辨识度高，在装备堆里能快速找到控制器，排查故障时不用翻找半天，同时蓝色的耐紫外线性能比红色、黄色这类配色更好，长期户外暴晒不容易褪色变脆，能延长壳体的户外使用寿命。整体结构没有多余的装饰件，所有造型特征都服务于安装、防护、使用的实际需求，没有为了做造型而增加不必要的结构复杂度，不管是注塑开模还是后期组装维护，都能控制好成本，同时满足多场景的使用要求。
