韦巴斯特X100车载燃料加热装置结构

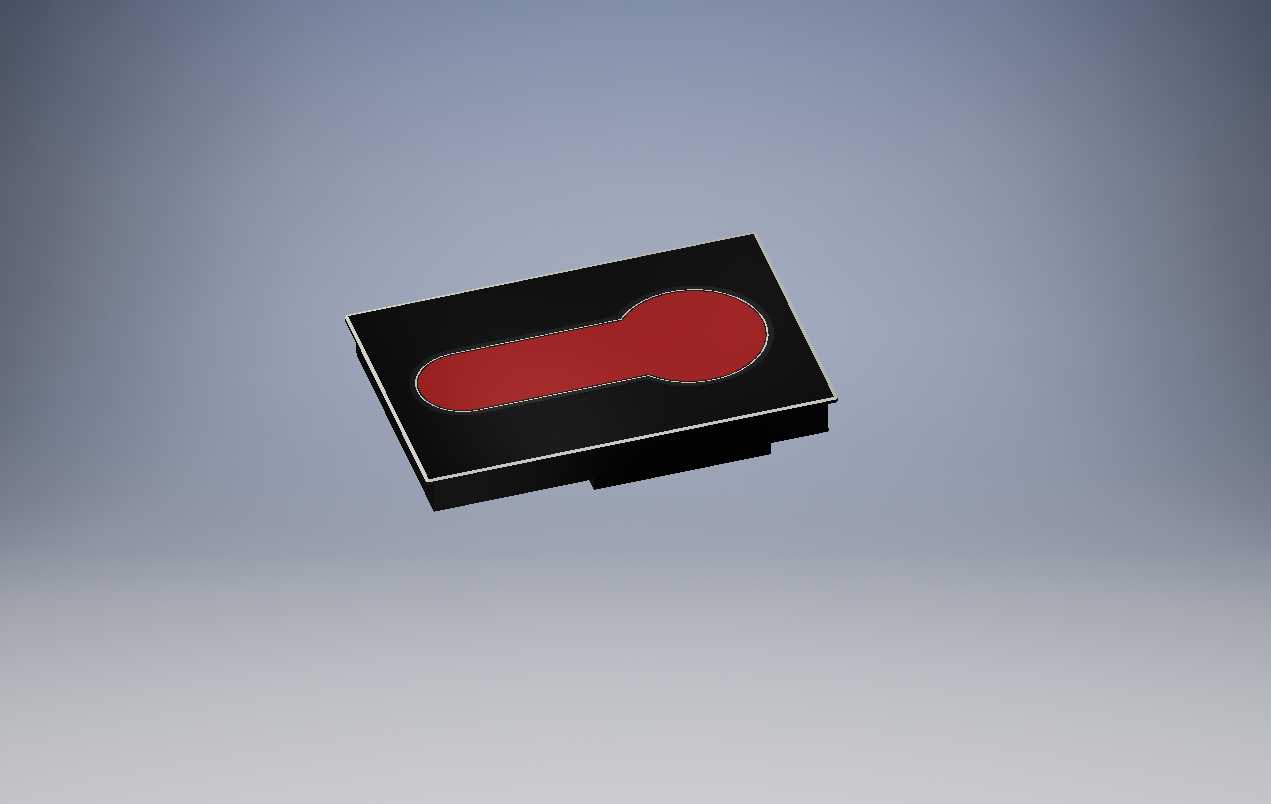

　　在户外作业、长途房车旅行以及极地探险这类无固定能源补给的场景中，独立式车载燃料加热装置是保障乘员生存舒适度、维持舱内适宜温度的核心配套部件，韦巴斯特X100型燃料灶本质上是集成了燃烧换热功能的一体式供热终端，其结构设计直接决定了车载工况下的使用可靠性与安装适配性。从实际装车场景来看，这类装置主要适配自行式B型、C型房车以及长距离穿越用探险车辆，区别于家用固定式灶具，车载燃料装置需要同时应对行车过程中的持续振动、不同海拔下的燃烧稳定性、舱内安装的空间边界限制三大核心问题，建模过程中首先要还原的就是其嵌入式安装的结构逻辑。该装置的主体采用扁长型一体化壳体设计，整体轮廓为带圆角的长条形结构，这种形态并非单纯的外观考量，而是匹配房车侧壁嵌入式安装的预留槽位——常规房车侧壁的内饰夹层厚度普遍在70-90mm区间，该装置的壳体厚度控制在82mm，刚好可以嵌入夹层内部，仅保留操作面与舱内空间连通，不会额外占用舱内宝贵的活动空间，壳体长度方向的尺寸为380mm，宽度方向为120mm，对应的安装开孔尺寸需要在长宽方向各预留5mm的安装间隙，同时在壳体背部预留20mm的走线与通风间隙，避免燃烧供气管路与车身钣金直接接触产生磨损。从功能结构来看，该装置的核心燃烧腔采用卧式布局，长条形的腔室内部集成了燃料雾化喷嘴、点火电极、换热翅片组三个核心模块，燃料从壳体侧端的快插接口进入后，经喷嘴雾化后在腔体内与助燃空气混合，

　　点火电极触发燃烧后产生的热量通过腔壁的换热翅片传递到舱内，燃烧产生的废气则通过独立的排气通道直接引出车外，这种气路完全隔离的设计可以避免舱内出现废气泄漏的风险，建模时特意还原了燃烧腔内壁的导流槽结构，这些倾斜布置的导流槽可以延长高温烟气在腔体内的停留时间，提升整体换热效率，同时避免局部过热导致壳体变形。在安装边界的设计上，装置的四个角预留了隐藏式安装耳，安装耳上的固定孔位采用腰型孔设计，可以适配±3mm的安装位置误差，降低车身钣金焊接时的精度要求，装置正面的操作区域采用下沉式设计，控制旋钮与点火开关全部嵌入面板内部，避免行车过程中行李晃动误触开关，同时面板边缘设置了一圈耐高温密封胶条，嵌入安装后可以和内饰板紧密贴合，防止舱内的灰尘、

　　冷凝水进入装置内部。针对车载振动工况，装置内部的核心燃烧模块全部采用浮动式固定结构，模块与壳体之间设置了硅胶减震垫，可以过滤行车过程中频率在20-200Hz的持续振动，避免喷嘴错位、电极移位导致的点火失败问题，建模时还原了减震垫的安装槽位以及模块的限位结构，确保装配后模块的活动间隙控制在0.5-1mm之间，既可以实现减震效果，又不会因为间隙过大导致模块晃动产生异响。从实际使用的功能特性来看，该装置的燃料适配性覆盖了常规车用柴油与煤油，在海拔3000米以下的区域可以通过自带的风压补偿结构自动调整助燃空气进气量，保证燃烧充分不产生积碳，装置的热输出端可以直接对接房车的暖风管路，也可以作为独立的灶具使用，实现供热与烹饪的双重功能，

　　这种多功能集成的设计可以减少车载设备的总数量，降低车辆整备质量。在建模的细节处理上，特意区分了壳体不同部位的材质差异：与车身接触的背部壳体采用耐高温玻纤增强塑料，重量轻且隔热性好，正面操作面板采用拉丝不锈钢材质，耐刮擦且便于清洁，燃烧腔内部采用耐高温309S不锈钢，可以承受长期800℃以上的工作温度，不同材质的连接部位设置了隔热垫片，避免热量传递到外部壳体导致内饰板过热。很多初做车载设备建模的设计者容易忽略管路接口的位置设计，该装置的燃料接口、助燃空气接口、排气接口全部集中在壳体背部的同一侧，这种布局可以让所有外接管路统一走向车身侧围的夹层内部，避免管路分散布置导致的安装干涉，同时接口全部采用快插式结构，装配时不需要额外的工具，售后维护时可以快速拆卸更换。
