最终幻想7克劳德破坏剑实体化复刻设计

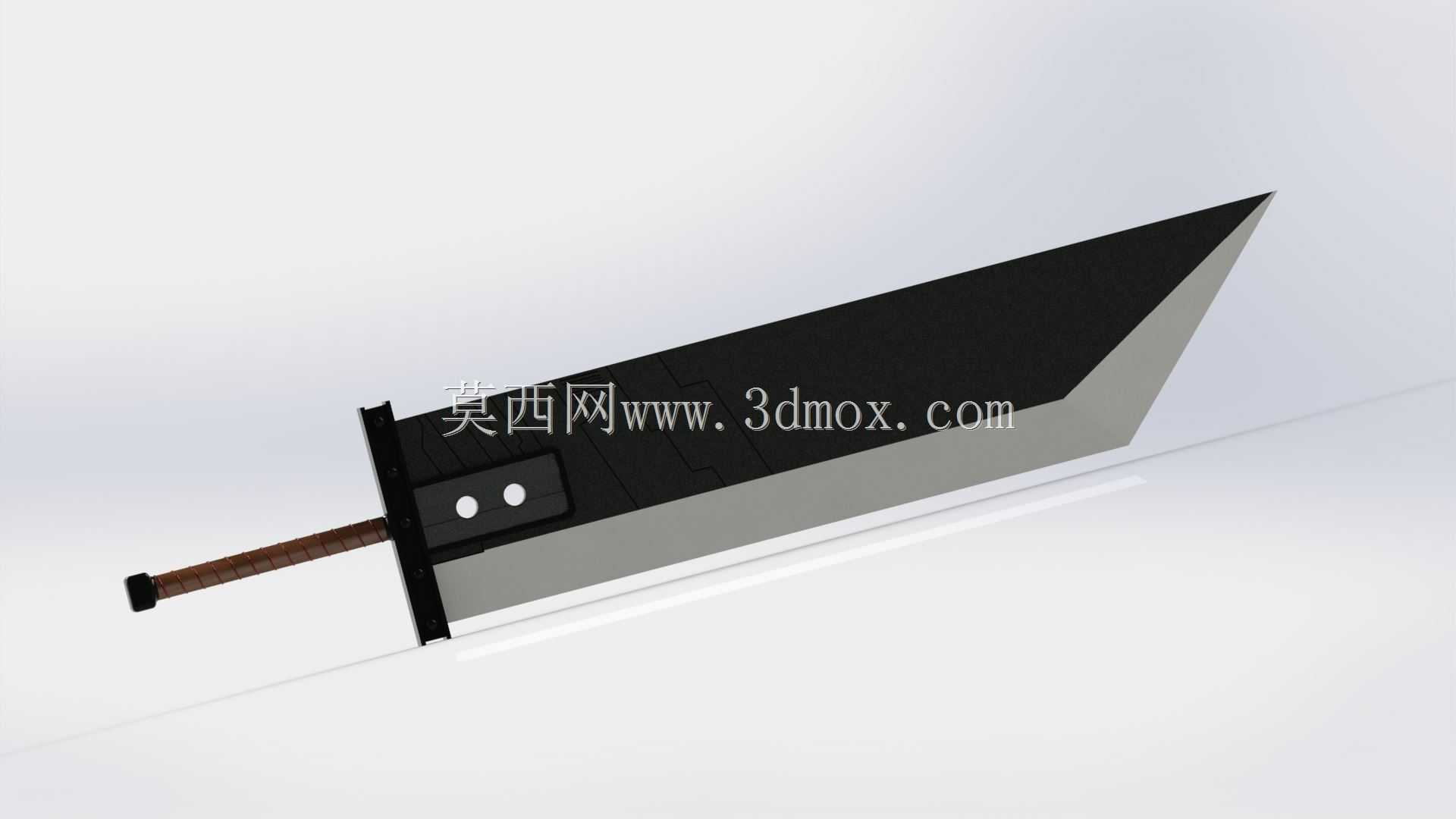

　　在影视道具制作、游戏IP衍生品开发以及cosplay装备定制领域，这类经典游戏武器的实体化复刻一直是结构设计从业者需要兼顾还原度与实用性的典型项目。本次设计的破坏剑原型来自经典游戏作品，整体采用宽身重剑的结构逻辑，剑身主体宽度从护手位置向剑尖位置做线性收窄，剑尖采用斜切式破甲造型，区别于常规欧式长剑的对称剑尖设计，这种非对称的切削结构在实体制作时需要重点考虑重心偏移的补偿问题。

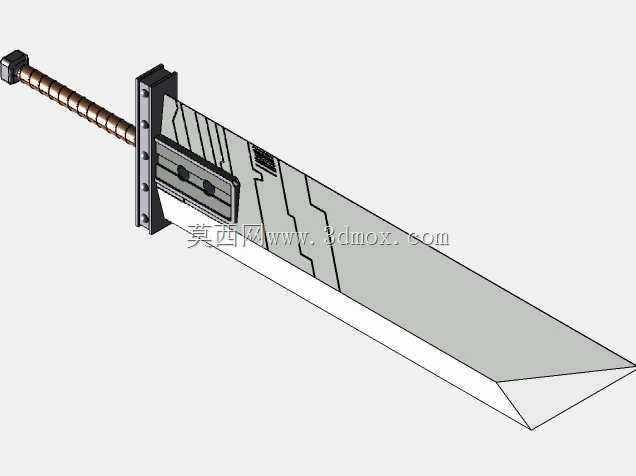

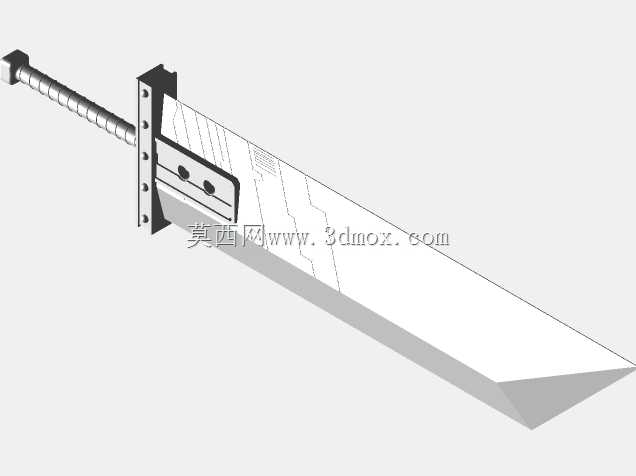

　　从结构拆分来看，整剑分为剑身、护手、握柄、尾堵四个独立装配单元，各单元之间采用过盈配合加横向定位销的连接方式，避免长期握持展示时出现连接松动。剑身部分采用分层结构设计，外层为做旧纹理的装饰层，还原原作中剑身使用留下的磨损肌理，内层为高强度支撑骨架，采用等强度梁的结构逻辑，在靠近护手的应力集中区域做加厚处理，向剑尖方向逐步减薄厚度，既控制整剑的整体重量，又保证横向受力时不会出现弯折变形。

　　护手部分采用矩形挡块结构，突出剑身两侧的宽度控制在30mm以内，既满足原作中粗犷的视觉效果，又避免实际佩戴或展示时剐蹭周边物体。握柄部分采用圆柱滚花结构，表面做防滑纹理处理，握柄直径控制在35mm，符合成年人单手握持的人体工程学尺寸，握柄长度设置为120mm，可满足双手握持的发力需求，适配不同展示场景的持握姿势。尾堵部分采用方形配重块结构，重量设置为整剑总重量的15%，用于平衡剑身前段的重量，将整剑的重心控制在护手前方50mm位置，这个重心位置既保证持握时不会出现头重脚轻的下坠感，又能还原重剑应有的沉坠手感。

　　在实际应用场景中，这类道具模型主要用于线下漫展展示、游戏主题场馆陈列、个人收藏摆件三类场景，针对不同场景的使用需求，设计时预留了不同的安装接口：用于静态陈列时，可在尾堵位置连接定制亚克力展示支架，支架与尾堵采用螺纹连接，拆装方便不会破坏剑身外观；用于cosplay穿戴时，可在护手位置加装背带挂扣，挂扣采用隐藏式设计，安装后不会从正面看到连接结构，不影响整体视觉还原度。

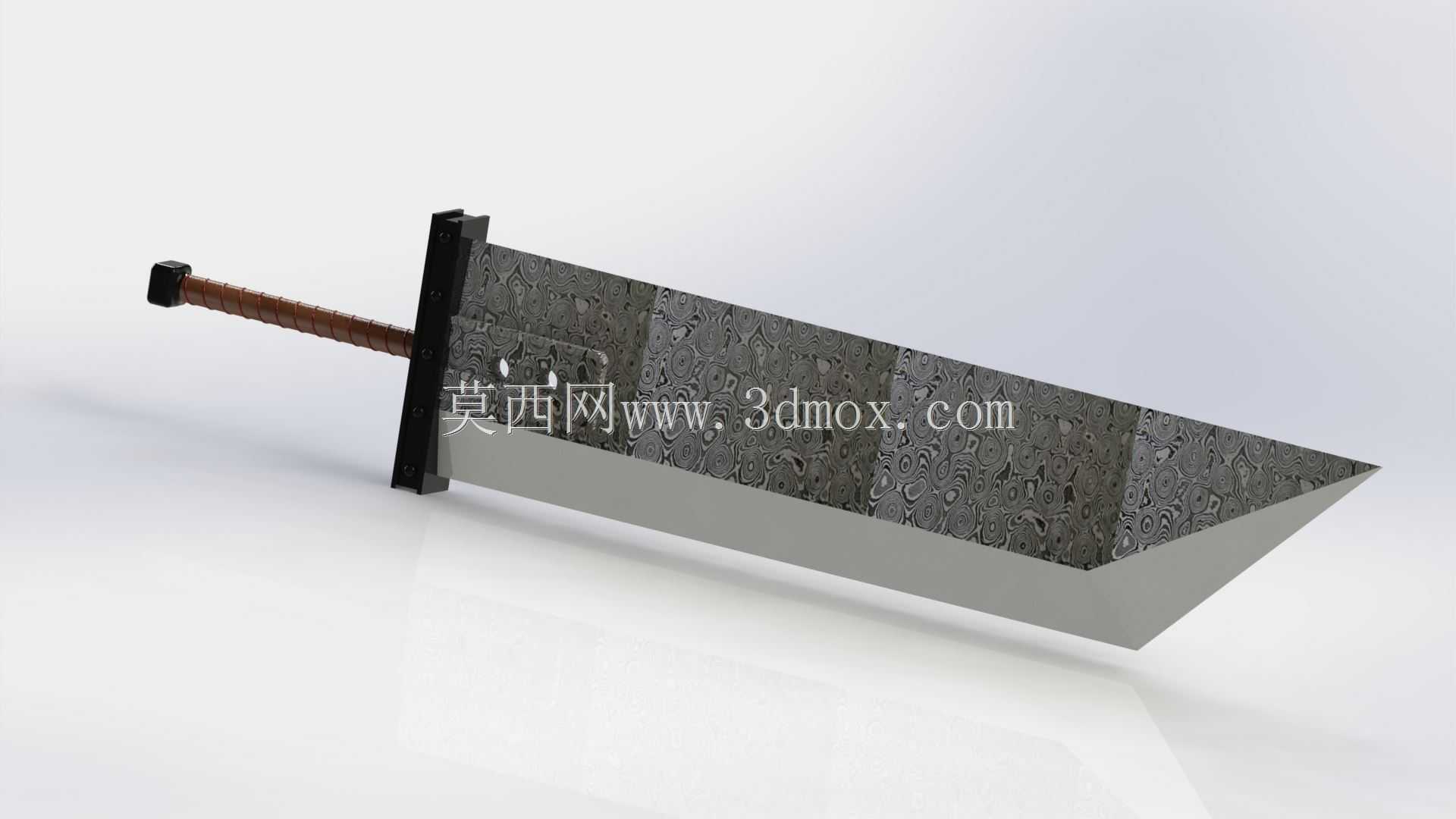

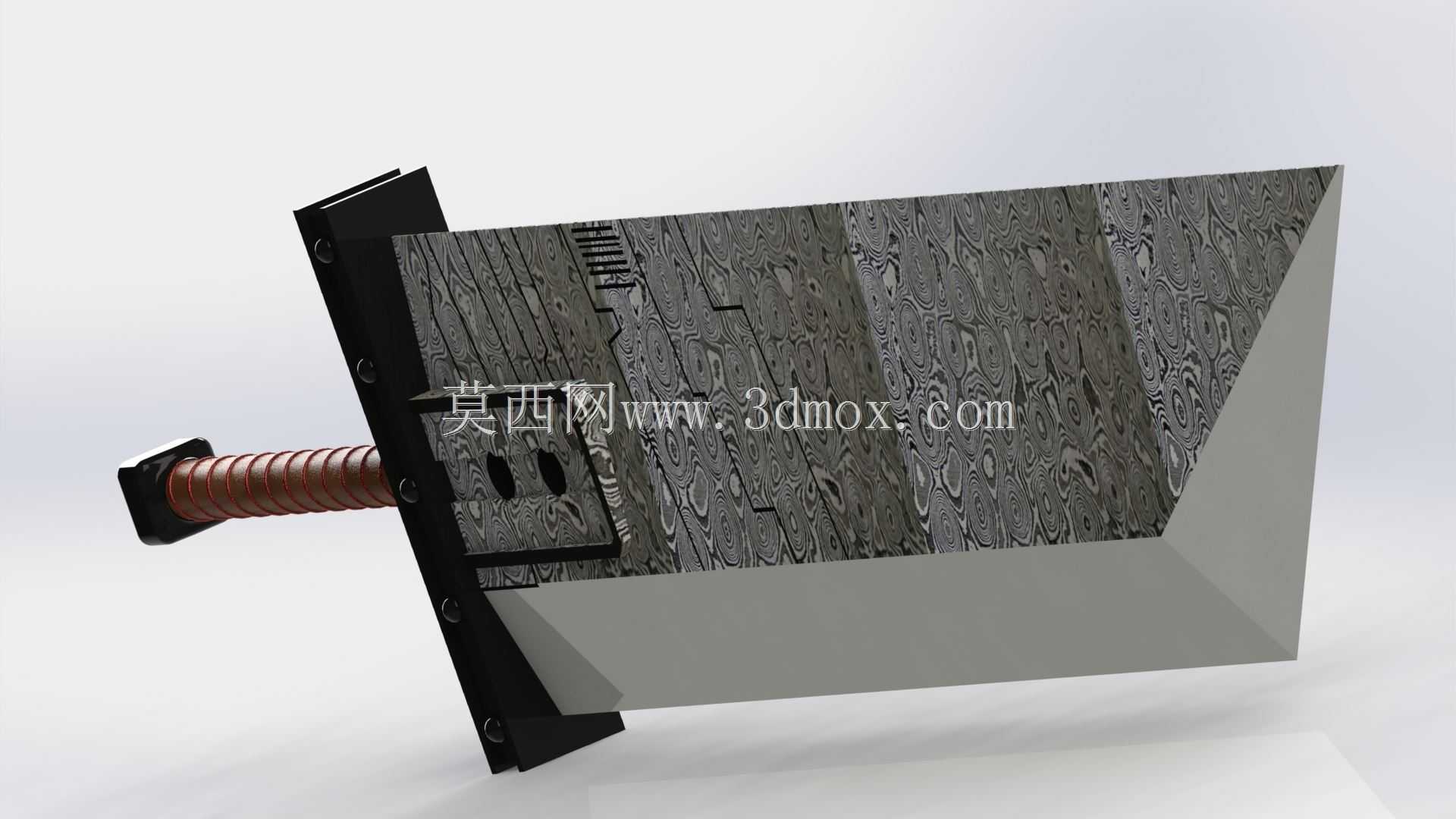

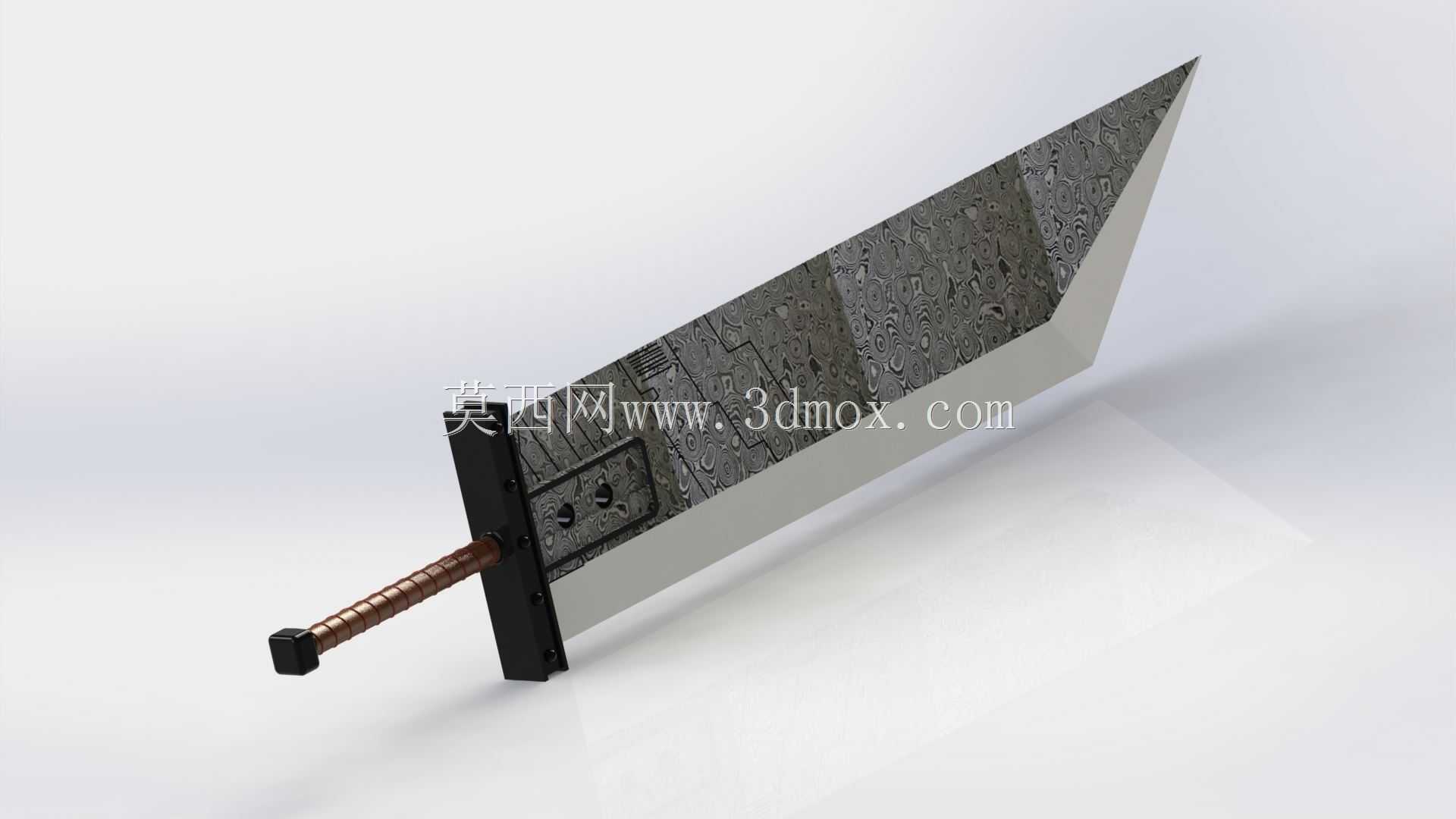

　　设计过程中首先对原作中的设定比例做了工程化换算，按照1:1实体比例还原时，整剑总长度控制在1600mm，其中剑身长度1300mm，握柄加护手长度300mm，这个尺寸既符合原作中角色的持握比例，又能满足常规室内展示的空间边界要求，不会因为尺寸过大无法通过常规室内门洞。剑身表面的纹理设计没有采用简单的贴图处理，而是通过三维建模中的凹凸纹理映射，将磨损痕迹、锻造肌理做了0.3-0.8mm的深度起伏，实体制作时无论是采用3D打印还是CNC雕刻工艺，都能直接还原出真实的触感，不需要后期手工打磨做旧。

　　从结构强度校核的角度，整剑在水平持握状态下，剑身末端最大挠度控制在2mm以内，满足静态展示的刚度要求；如果是用于表演类场景，可将内层支撑骨架替换为轻质铝合金材料，外层采用树脂翻模制作，整剑重量可控制在2.5kg以内，长时间持握不会出现手臂酸胀的问题。各装配单元的连接位置都做了圆角过渡处理，没有尖锐的装配接缝，避免安装或者持握时划伤手部。剑身的刃口部分做了钝化处理，刃口圆角半径设置为2mm，完全满足公共展示场合的安全要求，不会出现安全隐患。

　　针对批量生产的需求，设计时将所有拆分零件都做了拔模斜度处理，拔模角度设置为1.5度，适合采用注塑或者硅橡胶翻模的工艺进行批量制作，零件的壁厚控制在3-5mm之间，避免注塑时出现缩痕或者填充不满的问题。不同材质的拼接位置都做了定位止口，装配时不需要额外调整位置即可保证整体的同轴度，降低后期组装的人工成本。
