带法兰安装座弯角式流体管路连接接头

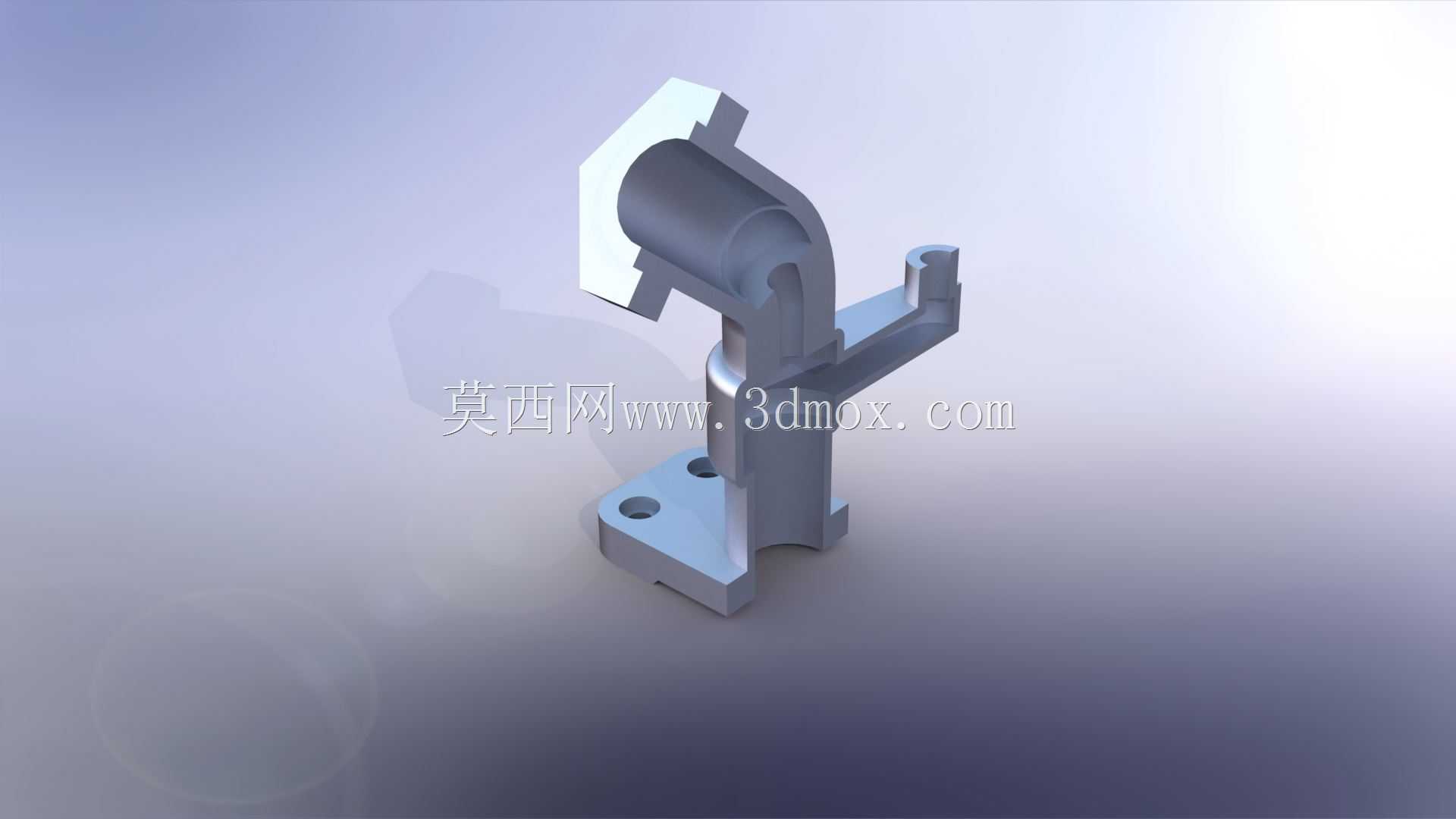

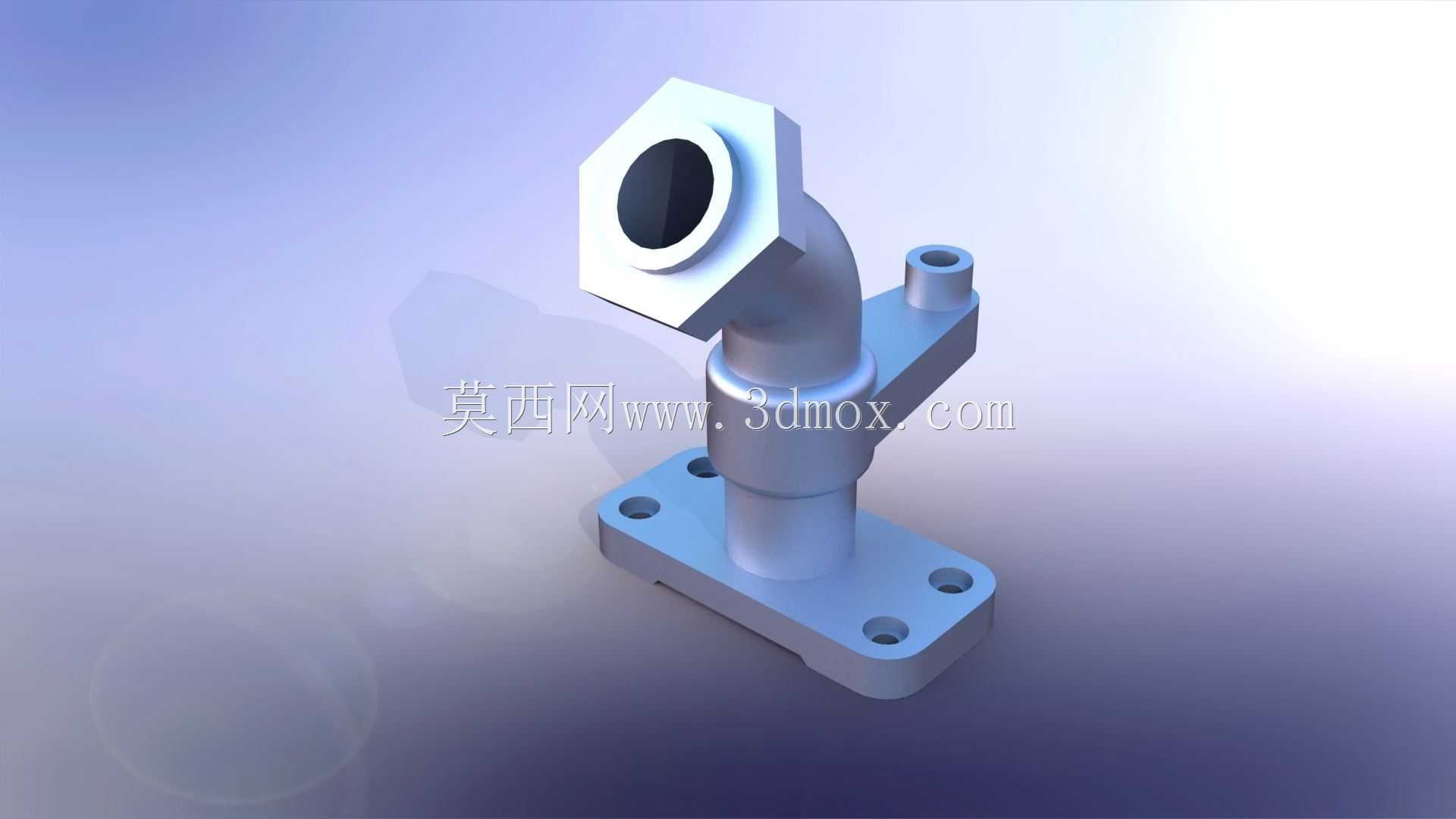

　　在流体输送系统的管路布设场景里，这类带法兰安装座的弯角接头是改变管路走向同时实现刚性固定的核心连接件，常见于液压动力单元、气动控制回路、小型流体计量设备的内部管路排布中，区别于普通螺纹弯接，它自带一体式安装底座，不需要额外配置管夹固定，能在紧凑的设备腔体内部减少安装辅件的占用空间。从结构设计逻辑来看，接头主体采用90度弯角构型，一端为外六角配合的法兰对接端，对接面做了平整精加工，用来和对应规格的管路法兰端面贴合密封，六角结构的设置是为了安装时给扳手提供足够的夹持受力面，避免拧紧过程中接头本体跟转造成密封面错位；弯角过渡段做了圆弧平滑处理，没有直角锐边，能降低流体流经转角时的阻力，减少管路内部的紊流和压力损失，

　　同时也能避免直角结构带来的应力集中问题，提升长期承压下的结构强度。底部的安装底座为矩形板式结构，四个角位置设置了贯通的安装孔，孔位的间距按照常用的设备安装面板标准孔距设计，安装时可以直接通过螺栓将接头整体固定在设备的安装基板、阀块表面或者腔体壁面上，不需要额外设计固定支架，安装后的接头整体抗振动性能更好，不会因为设备运行过程中的振动导致管路接头松动泄漏。接头侧面还预留了一个小型的旁通接口，这个接口可以用来接压力检测元件、排气阀或者小型支路管路，在很多需要实时监测管路压力、或者需要预留排气通路的回路里，不需要额外在管路上加装三通件，进一步压缩了管路的整体安装空间。建模过程中，首先要确定管路的通径参数，以此为基础推导接头内部的流道直径，

　　弯角处的内圆弧半径要大于等于流道直径的1.5倍，避免流道突变带来的流阻上升；外部的安装底座厚度要根据接头的额定工作压力计算，保证螺栓拧紧时底座不会发生形变，四个安装孔的位置度公差要控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题；对接端的法兰密封面要保证平面度要求，表面粗糙度要达到密封所需的精度，避免装配后出现渗漏。安装边界方面，这类接头的安装底座占据的平面空间要比普通弯管接头略大，设计设备安装面板时需要预留出对应矩形区域的安装位置，同时要在接头的进出端预留足够的管路装配操作空间，尤其是六角夹持端的位置，要留出扳手转动的操作空间，避免安装时工具无法就位；弯角的朝向可以根据实际管路走向调整建模角度，

　　但底座的安装孔位要保持和安装基准面平行，保证固定后接头的受力均匀。在实际使用场景中，这类接头多用于中低压的流体回路，相比软管连接的弯角结构，刚性金属接头的使用寿命更长，抗老化性能更好，不会因为长期接触油液、腐蚀性介质出现软管老化开裂的问题，适合在设备内部长期固定使用的管路节点上应用；一体式的结构也减少了管路的连接节点数量，每减少一个连接点就降低了一处潜在的泄漏风险，对于可靠性要求较高的工业设备内部管路来说，这种集成式安装座的弯角接头能有效提升整个流体回路的运行稳定性。建模时还要注意各段结构的过渡圆角处理，尤其是底座和接头主体连接的位置，要做足够大的圆角过渡，分散应力，避免设备运行过程中因为振动、压力冲击导致连接位置出现断裂；旁通接口的位置设置在弯角的外侧，不会和主路的流体流向形成对冲，接旁通元件时也不会和安装底座、周边的其他构件产生干涉。
