施韦特风格短刃佩剑三维结构设计

　　本次设计的施韦特风格短刃佩剑，属于近身握持类冷兵器结构，整体设计围绕握持平衡、刃部力学性能、部件装配可靠性三个核心维度展开，在结构还原传统形制的基础上，兼顾了现代三维建模下的结构合理性校验。从实际应用场景来看，这类短刃佩剑既可以作为历史兵器复原研究的实体参考结构，也可用于影视道具制作、文创周边开发的结构基准，部分特种作业场景下的破拆辅助工具设计也可参考其刃部与握持结构的力学分配逻辑。

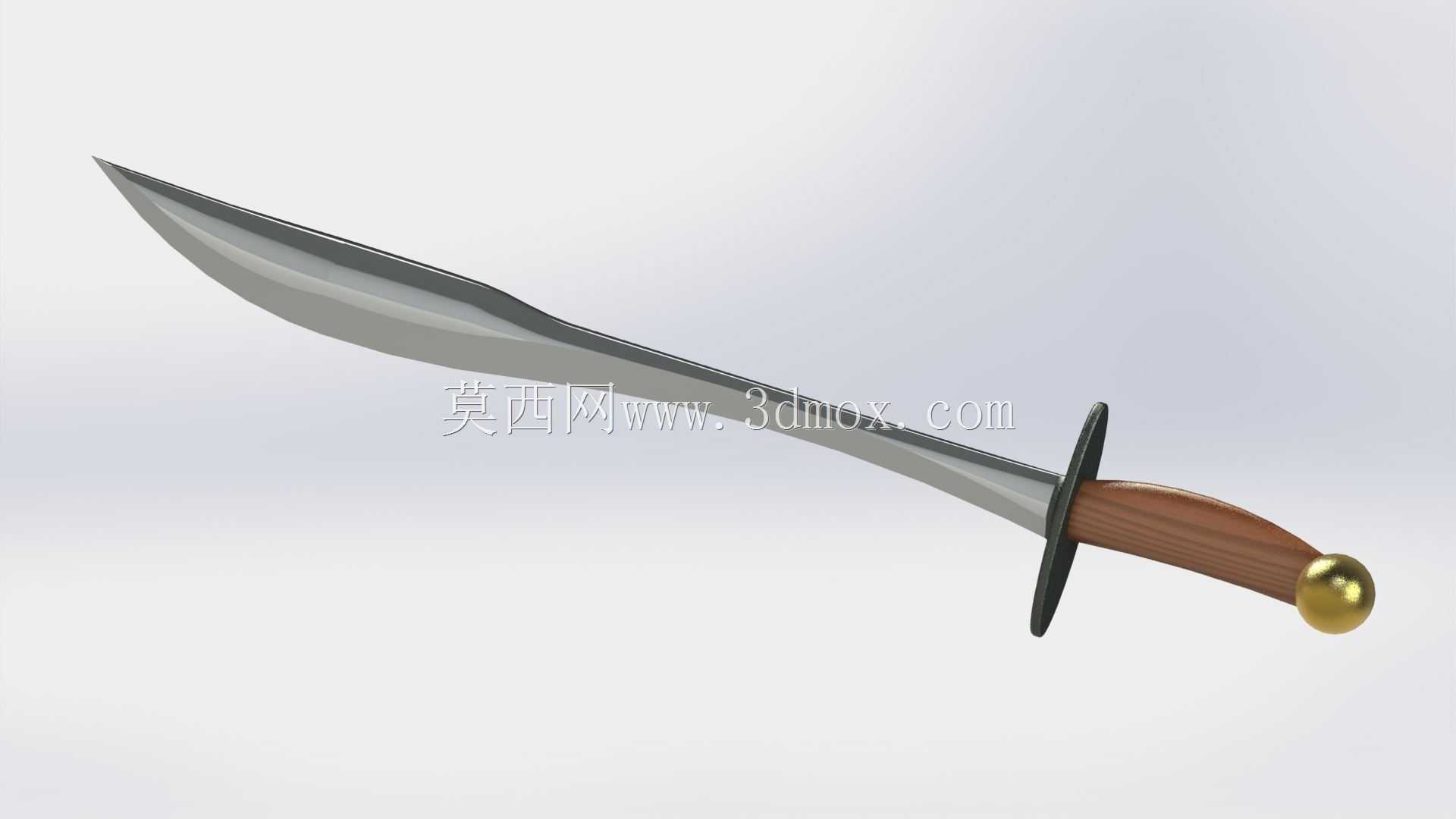

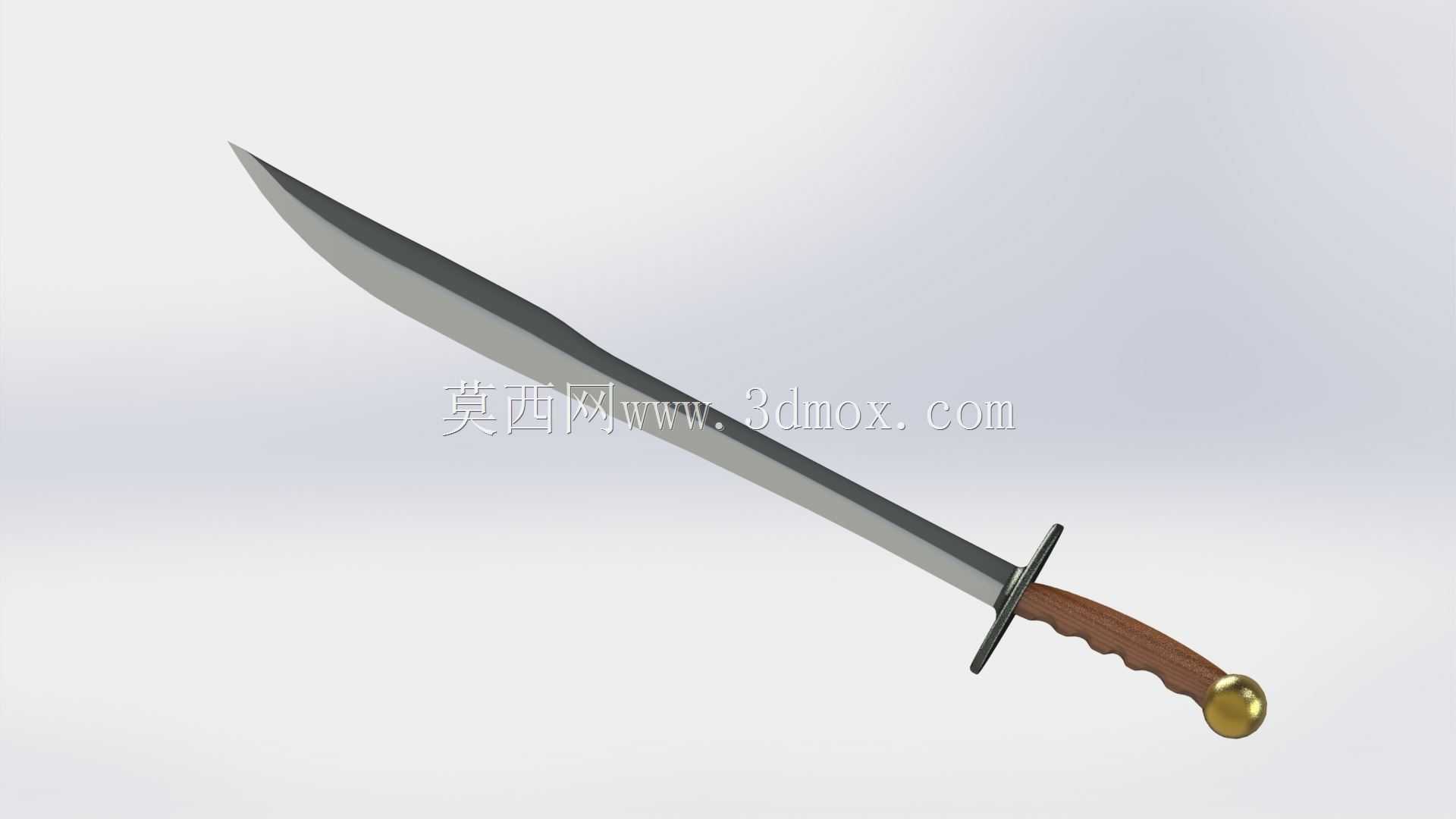

　　从结构拆分来看，整剑分为刃部、护手、握柄、柄首四个核心装配单元，各单元之间采用过盈配合加横向销钉固定的结构，避免长期使用过程中出现部件松脱的问题。刃部采用宽体弧刃设计，刃身从护手位置向剑尖方向逐步收窄，刃背厚度从靠近护手端的8mm逐步递减至剑尖位置的2mm，这种厚度渐变设计既保证了刃身靠近握持段的结构强度，避免劈砍受力时出现刃根断裂的问题，也让剑尖位置保持足够的穿刺性能，刃身侧面开有深度1.5mm的血槽结构，在减轻整剑自重的同时，能够提升刃身的纵向抗弯刚度，避免侧向受力时出现刃身弯折变形。刃部整体长度控制在380mm，刃身最宽位置为65mm，整体重心落在护手前方25mm位置，这个重心位置能够让使用者在握持时兼顾劈砍的惯性力与穿刺时的操控精度，不会因为重心过于靠前导致长时间握持出现手腕疲劳，也不会因为重心靠后削弱劈砍的实际作用力。

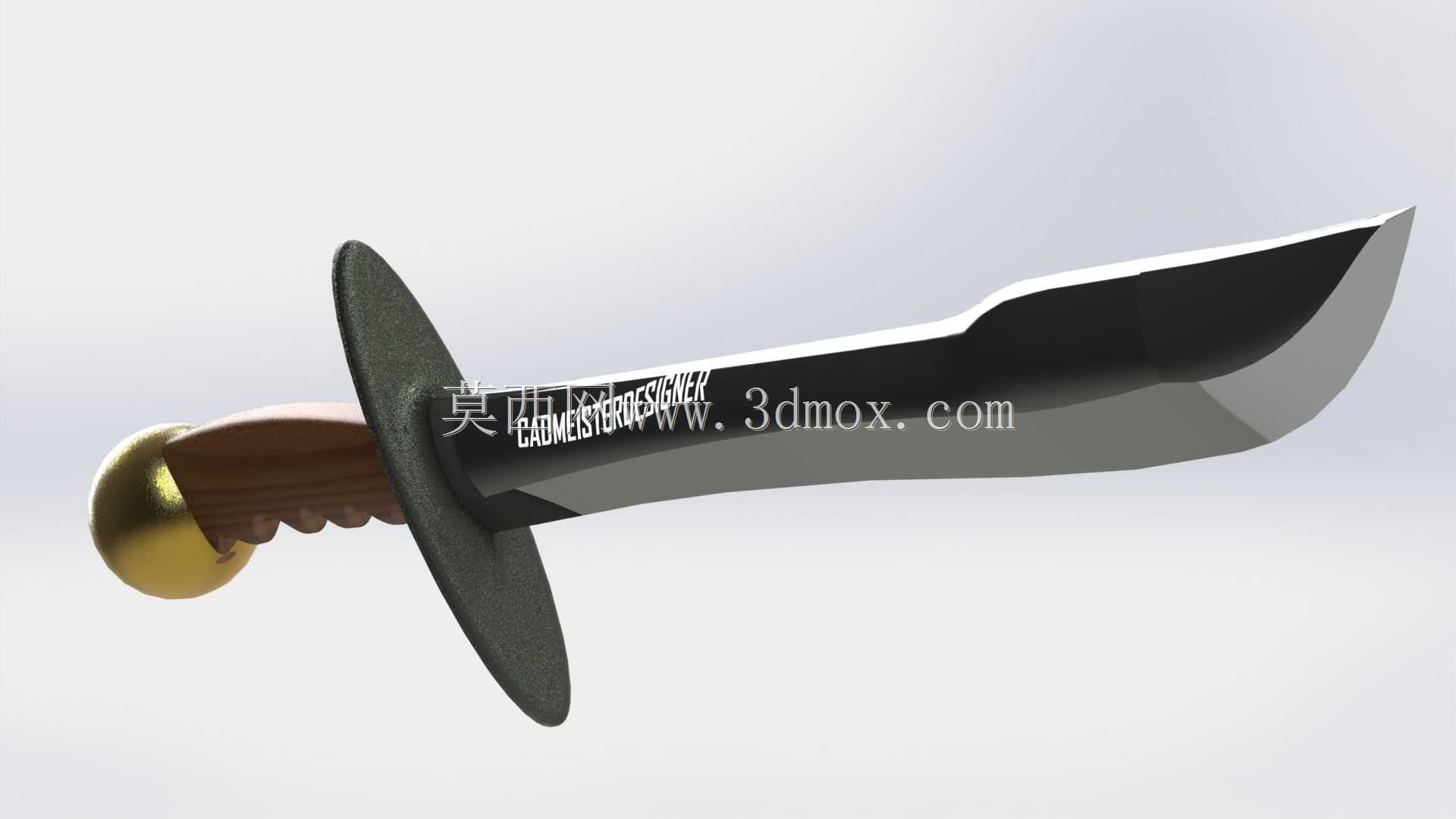

　　护手采用圆盘式结构，整体直径为120mm，厚度从中心向边缘逐步递减，中心位置开有与刃根、握柄匹配的装配孔，护手边缘做圆弧钝化处理，避免使用过程中划伤使用者手部，同时圆盘结构能够有效格挡对方兵器的滑砍，对握持的手部形成完整的防护区域。握柄采用符合人体工学的曲面设计，整体长度为110mm，表面设置有5道深度3mm的弧形指槽，指槽位置根据成年人手部握持的自然姿态排布，能够让手指自然嵌入槽位，提升握持时的摩擦力，避免挥砍过程中出现打滑问题，握柄基材采用硬质结构，外部包裹防滑纹理层，适配不同手型的握持需求。柄首采用球形配重结构，整体直径为40mm，内部填充高密度配重材料，用来平衡刃部的重量，将整剑的重心调整到预设位置，同时柄首底部做圆弧过渡，避免握持时柄尾硌伤手腕，柄首与握柄之间采用螺纹加销钉的双重固定结构，保证装配后的结构稳定性。

　　在建模过程中，所有装配面都预留了0.1mm的装配公差，针对金属部件的加工特性，所有棱角位置都设置了R0.5-R2mm的工艺圆角，避免加工过程中出现应力集中导致的部件开裂问题，同时也能消除热处理过程中的应力变形风险。针对刃部的热处理区域，建模时单独划分了刃口淬火段，从刃口向内15mm范围为淬火硬化区，硬度控制在HRC55-58，保证刃口的锋利度与耐磨性，刃身核心区域保持中等硬度，提升整体韧性，避免劈砍硬物时出现刃部崩裂。各部件的装配边界经过反复校验，护手与刃根的贴合面、握柄与护手的贴合面、柄首与握柄的贴合面都采用平面贴合加周向定位的结构，装配后不会出现周向转动的问题，整剑总重量控制在850g左右，适配单手握持的使用需求，长时间握持不会产生过重的负载感。

　　从结构验证的角度来看，建模过程中对刃部施加了模拟劈砍的1200N侧向载荷，刃身最大形变量为1.2mm，卸载后可完全恢复形变，不会出现永久弯折；对剑尖位置施加800N轴向穿刺载荷，刃根位置的最大应力为320MPa，低于常用刀剑钢材的屈服强度，满足结构强度要求。护手位置在承受500N的径向冲击力时，装配面不会出现松脱位移，能够有效承接格挡时的冲击力。握柄位置的指槽结构经过人机工程校验，握持时手掌的受力分布均匀，不会出现局部压强过大导致的握持不适问题。
