带D-Sub与Powercon/XLR接口的JMC ihsv57伺服箱

　　在小型自动化设备、桌面级数控加工单元、实验室精密运动控制平台这类对安装空间有严格限制的场景里，集成式伺服驱动单元的外壳结构设计，往往直接决定了整套运动组件的布线效率、防护等级与后期维护便捷度。这款适配JMC ihsv57系列伺服的箱体结构，专门针对同时需要D-Sub信号传输、Powercon电源接入、XLR卡侬接口连接的使用需求做了结构适配，解决了常规伺服外壳接口单一、外接转接头冗余挤占安装空间的问题。

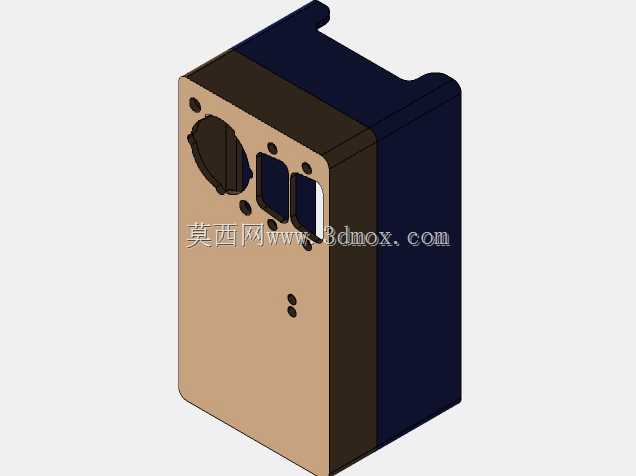

　　从实际设备集成的角度看，这类集成接口的伺服箱，最常应用在桌面级3D打印设备的运动轴驱动、小型雕刻机的Z轴伺服安装、实验室自动化移液平台的驱动单元布置、舞台小型运动道具的伺服控制模块集成场景里——这些场景普遍存在布线空间局促、后期需要频繁插拔调试信号与电源线路的需求，常规伺服外壳要么只预留航插接口，要么需要额外外接转接板，不仅增加了布线的杂乱程度，也容易在设备搬运、调试过程中出现接头松脱、线路拉扯损坏的问题。这款箱体在结构设计时，直接将三类接口的安装位集成在壳体的同一侧端面上，接口排布间距符合常规接插件的插拔操作空间要求，不会出现插接头互相干涉、手无法顺利按压卡扣拔插的问题。

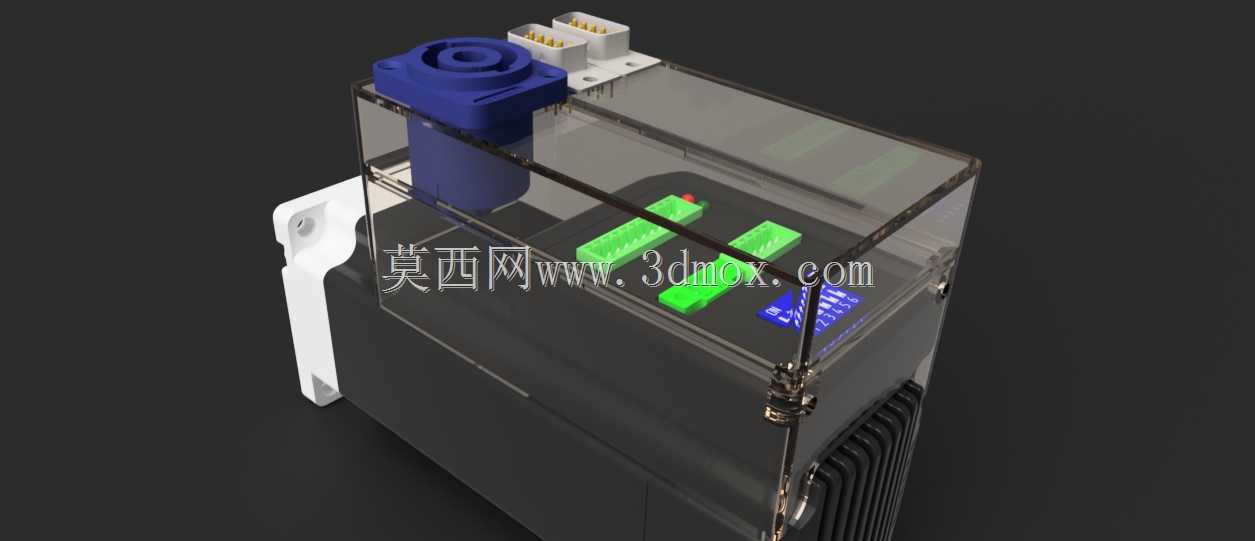

　　箱体的主体结构采用半透明上盖搭配深色主体基座的设计思路，上盖选用高透耐磨的工程材质，不需要拆开壳体就能直接观察内部伺服驱动板的状态指示灯、接线端子的压接情况，日常巡检时不用反复拆卸螺丝，就能快速判断驱动单元的供电、信号通讯状态；主体基座的侧边预留了整排的散热鳍片结构，对应伺服驱动板的发热元件安装位置，能通过壳体直接将工作产生的热量传导散出，不需要额外加装散热风扇，既减少了设备运行的噪音源，也避免了风扇进灰带来的维护需求。箱体的安装支脚采用了外翻式的带安装孔结构，安装孔位的间距匹配ihsv57伺服的标准安装尺寸，不需要额外做转接板就能直接固定在设备的安装型材平面上，支脚与主体基座之间做了加强筋结构，能承受伺服运行时的轻微振动，不会出现长期运行后支脚断裂、安装位松动的问题。

　　在安装边界的尺寸控制上，这款箱体的整体轮廓完全包覆ihsv57伺服单元的本体结构，没有额外突出的冗余结构，宽度方向控制在单根8080铝型材的安装面宽度范围内，在多轴并排安装的场景里，相邻两个伺服箱之间只需要预留5mm的布线间隙就能完成布置，不会出现相邻设备干涉的问题；接口端的伸出长度控制在常规接插件插接线缆后的弯曲半径范围内，线缆插接完成后不会超出设备的侧安装板边界，方便设备整体做外罩封装。上盖与基座的连接采用侧边嵌入式卡扣加底部螺丝固定的组合方式，日常调试只需要松开侧边卡扣就能掀开上盖操作接线端子，需要完全拆解维护时再卸下底部固定螺丝，既保证了日常维护的便捷性，也能在设备长期运行时保证壳体的连接强度，不会因为设备振动出现上盖松脱的情况。

　　针对需要使用卡侬接口做信号或电源连接的场景，这款箱体还做了对应的接口安装位适配版本，不需要额外对壳体做切割、打孔改造，就能直接安装卡侬接头，适配不同设备的接线规范要求。壳体内部的走线槽做了分区设计，强电线路与信号线路的走线路径分开布置，中间设置了挡筋结构，避免强电线路对信号传输产生电磁干扰，影响伺服的控制精度；内部的伺服安装柱高度做了精准匹配，伺服本体装入后驱动板与壳体底部的间隙符合安规绝缘距离要求，不需要额外加装绝缘垫片就能满足常规低压设备的绝缘安全要求。在实际选型使用时，这类集成多接口的伺服箱，能大幅减少设备集成时的零件采购种类，不需要单独采购转接板、接头安装座这类零散零件，也能减少装配时的接线、组装工时，同时统一的壳体外观也能提升整套设备的内部规整度，方便后期做设备的标准化批量装配。
