90度波纹结构工业炉管三维设计

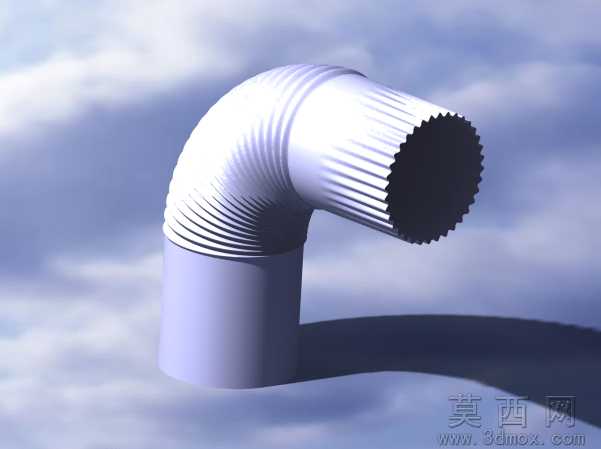

本作品为90度转角炉管的三维建模设计成果，建模阶段针对炉管的使用场景做了结构优化，首先确定两端接口的同轴度参数，保证垂直段与水平段的转角过渡平滑无应力集中点。建模过程中先绘制基准路径草图，以转角圆心为基准绘制两段垂直相交的中心轴线，再沿轴线扫掠生成管体基础结构，针对管体外壁的波纹结构，采用环形阵列结合沿路径阵列的方式生成，每一圈波纹的间距、凸起高度都做了统一参数约束，保证波纹段的结构一致性，同时波纹结构的设计既可以提升管体的结构强度，也能在热胀冷缩过程中提供形变余量，适配炉内高温工作环境。管体的一端端口做了齿形端面设计，建模时通过拉伸切除配合圆周阵列生成均匀分布的齿槽，该结构可以提升接口连接时的咬合紧密性，避免安装后出现松动滑脱问题。渲染阶段选用哑光金属材质模拟炉管的实际材质质感，调整材质的粗糙度、反射率参数还原高温合金管材的表面特性，场景搭配淡蓝色天空背景，打光采用侧上方主光源搭配环境补光，清晰呈现管体的波纹结构细节、转角弧度以及端口齿形特征，阴影做了柔化处理避免遮挡结构细节。设计过程中充分考虑炉管的实际安装需求，两段直管段的长度比例经过多轮调整，既保证转角处的流体通过效率，也预留了足够的安装对接长度，管壁厚度参数根据工业炉的常规使用压力做了匹配设计，整体结构无冗余特征，所有参数都可直接导出用于生产加工参考，模型的结构特征完整，可直接用于装配模拟、工况仿真等后续设计环节。
