液压系统用外内螺纹三通管接头结构

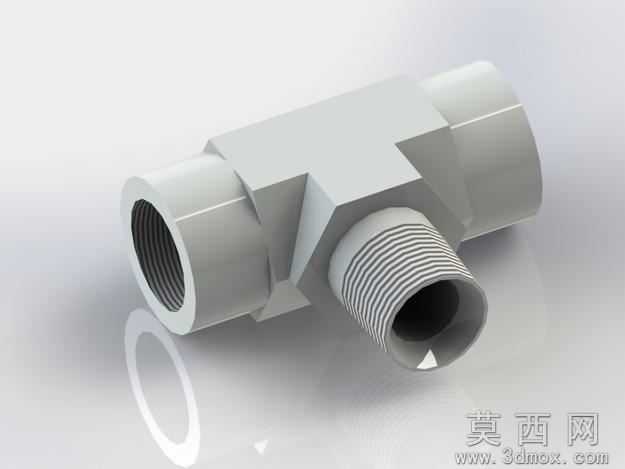

该三通管接头采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循液压管路连接的通用尺寸规范，对三个连接端口的结构进行了精细化特征构建。其中两个同轴端口设计为内螺纹结构，螺纹牙型按照通用密封管螺纹标准绘制，保证螺纹旋合的密封性与连接强度，第三个垂直分支端口设计为外螺纹结构，外螺纹段预留了足够的旋合长度，适配不同厚度的管路安装座。接头主体采用六方棱边结构设计，该结构在建模时通过拉伸切除特征完成，既方便安装时使用扳手夹持施力，也能在保证结构强度的前提下减少不必要的材料冗余，降低接头整体重量。模型渲染阶段采用哑光金属材质，模拟实际液压接头常用的碳钢镀锌表面质感，材质参数调整为低反光、高粗糙度的金属属性，还原工业五金件的真实视觉效果，渲染时添加柔和的环境光与定向补光，清晰展现接头的轮廓结构、螺纹细节与棱边倒角特征。结构设计上，三个端口的内部流道做了平滑过渡处理，建模时通过圆角特征优化流道转角，减少液压油或压缩空气在管路内流动时的阻力，避免流道直角位置产生紊流与压力损失。接头的壁厚经过合理设计，在满足液压系统常规工作压力强度要求的同时，控制整体外形尺寸，适配狭小空间内的管路布局需求。建模过程中对所有锐边位置添加了工艺倒角特征，既消除加工时的锐边毛刺风险，也能在管路安装时避免划伤密封件，提升装配的便利性与密封可靠性。整体模型的特征树逻辑清晰，所有尺寸均设置为可编辑参数，方便后续根据不同的管路通径、螺纹规格进行快速调整修改，适配不同参数的液压、气动管路连接场景。
