平行夹持式气动机械抓手结构设计

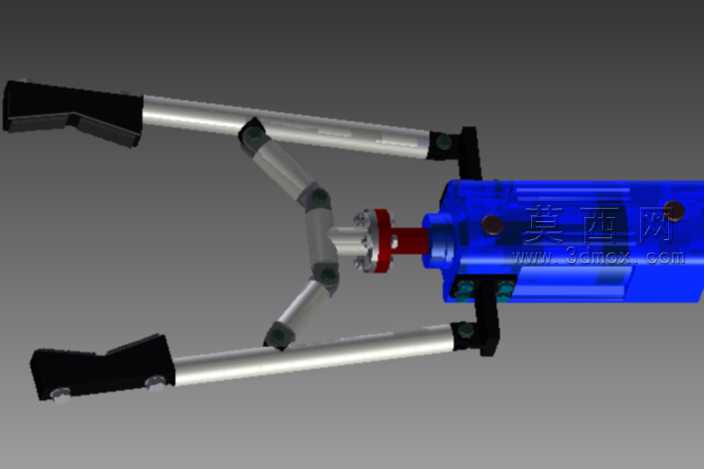

本作品为平行夹持式气动机械抓手三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，整体结构遵循气动执行元件驱动、连杆传动、平行夹爪输出的设计逻辑。建模阶段首先完成核心驱动气缸的参数化绘制，对缸体、活塞、端盖等零件分别进行特征建模，缸体采用半透明蓝色工程塑料材质渲染，清晰展示内部活塞与气路结构，活塞与端盖连接处设置红色密封环特征，还原气动元件的密封结构细节。传动部分采用对称式连杆铰接结构，三根铰接连杆通过销轴连接，建模时严格控制各铰接点的同轴度与连杆长度参数，保证运动过程中两侧夹爪始终保持平行运动，避免夹持过程中出现偏载、夹歪的问题。夹爪部分采用加长铝合金杆身设计，杆身表面做金属哑光银材质渲染，端部夹持块采用黑色防滑橡胶材质，增大夹持接触面摩擦力的同时，避免刮伤被抓取工件表面，夹持块与杆身通过螺栓连接，支持根据不同夹持需求更换不同形状的夹头。整体装配过程中添加了完整的运动约束，对气缸活塞的直线运动、连杆的铰接转动、夹爪的平行开合运动分别添加运动副限制，可直接进行运动仿真验证开合行程与夹持范围。渲染阶段采用工业产品常用的灰阶背景，搭配定向打光突出各零件的结构轮廓与材质质感，金属零件添加轻微反光效果，橡胶零件设置漫反射哑光属性，透明缸体调整折射参数还原工程塑料的视觉效果。设计过程中充分考虑抓手的实用性与通用性，整体结构紧凑，驱动气源接口设置在缸体尾部，方便与工厂现有气动系统快速对接，铰接销轴处预留润滑注油孔，降低长期使用的磨损概率，可广泛应用于自动化生产线的工件上下料、物料搬运、分拣等工位，适配不同形状、重量的规则工件抓取需求。
