直径52规格气溶胶喷头结构设计

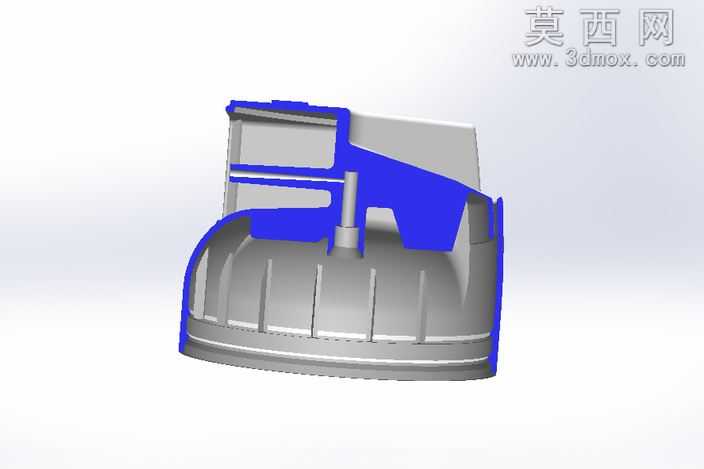

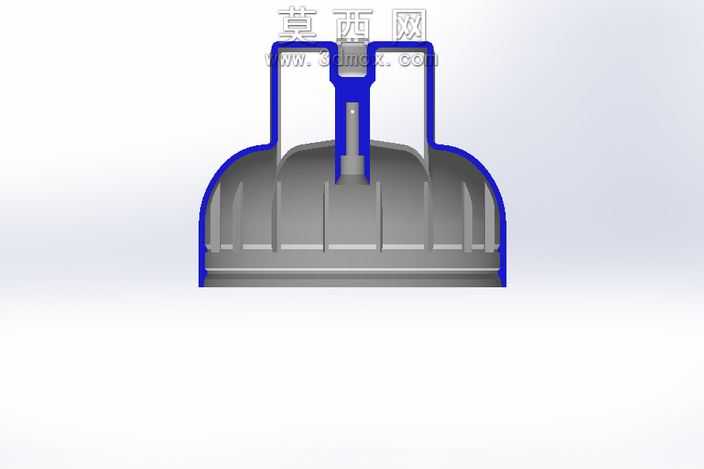

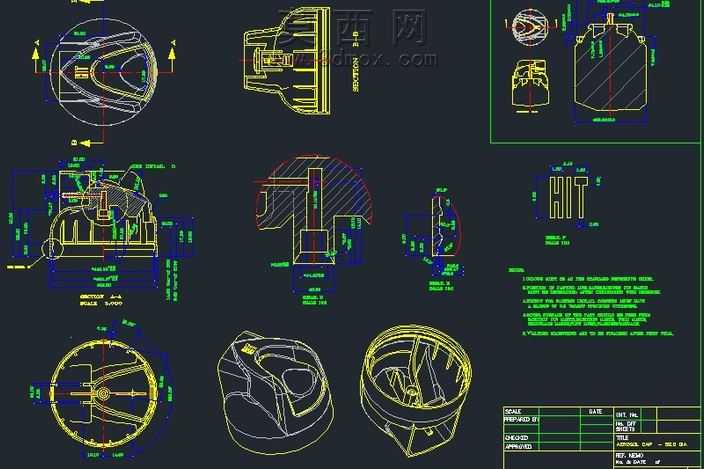

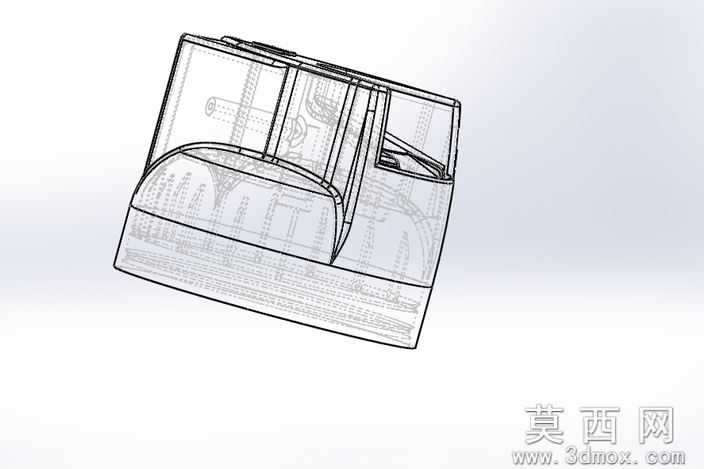

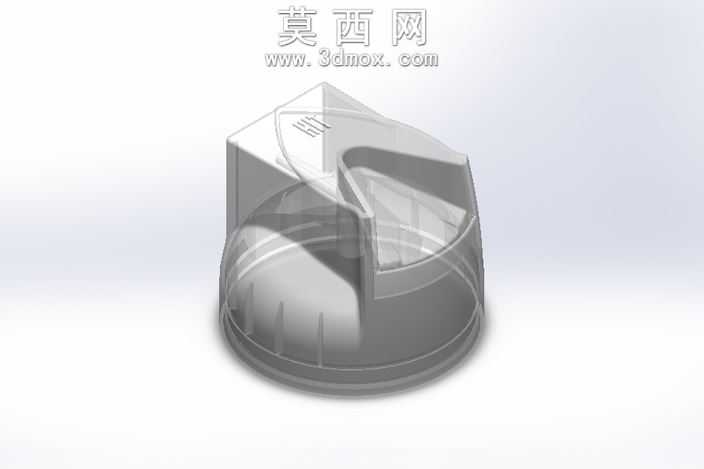

本款直径52规格气溶胶喷头采用三维参数化建模完成全结构设计，建模过程中先以中心轴线为基准搭建主装配骨架，依次完成喷头外罩、按压触发键、内部导流芯、密封胶圈卡位、连接基座等核心零件的特征绘制。建模阶段对各零件的配合公差做了精准约束，外罩与基座的卡扣连接结构采用环形均布设计，共设置6处卡扣位，保证装配后连接稳固不易松脱，同时兼顾拆装维护的便捷性。内部流体通道采用渐变式截面设计，从进气端到喷口端逐步收窄，配合导流芯的螺旋导向结构，可让气溶胶介质在喷出过程中形成均匀的雾化效果，避免出现液滴飞溅、喷射角度偏移的问题。材质配置上，外罩与按压键选用高抗冲ABS材质，表面做细咬花处理提升握持触感，密封卡位预留0.2mm的过盈配合量适配丁腈橡胶密封圈，连接基座采用PP材质提升与气溶胶罐体的焊接兼容性。结构设计阶段重点验证了按压行程与喷量的对应关系，将按压触发行程控制在3.2mm，既保证触发力度适中不会出现误喷，又能确保每次按压的喷出量稳定在设计区间。同时对喷头的防漏结构做了多重优化，在导流芯尾部设置反向密封锥面，非按压状态下锥面与密封圈紧密贴合，可有效避免罐内介质出现渗漏问题，即使在倒置状态下也能保持可靠的密封性能。整体建模完成后通过干涉检查功能逐一验证各零件的运动状态，确保按压过程中各部件无卡滞、无结构干涉，所有配合面的间隙均控制在合理公差范围内，完全满足批量注塑生产的工艺要求。
