环形齿轮传动创意摆件结构设计

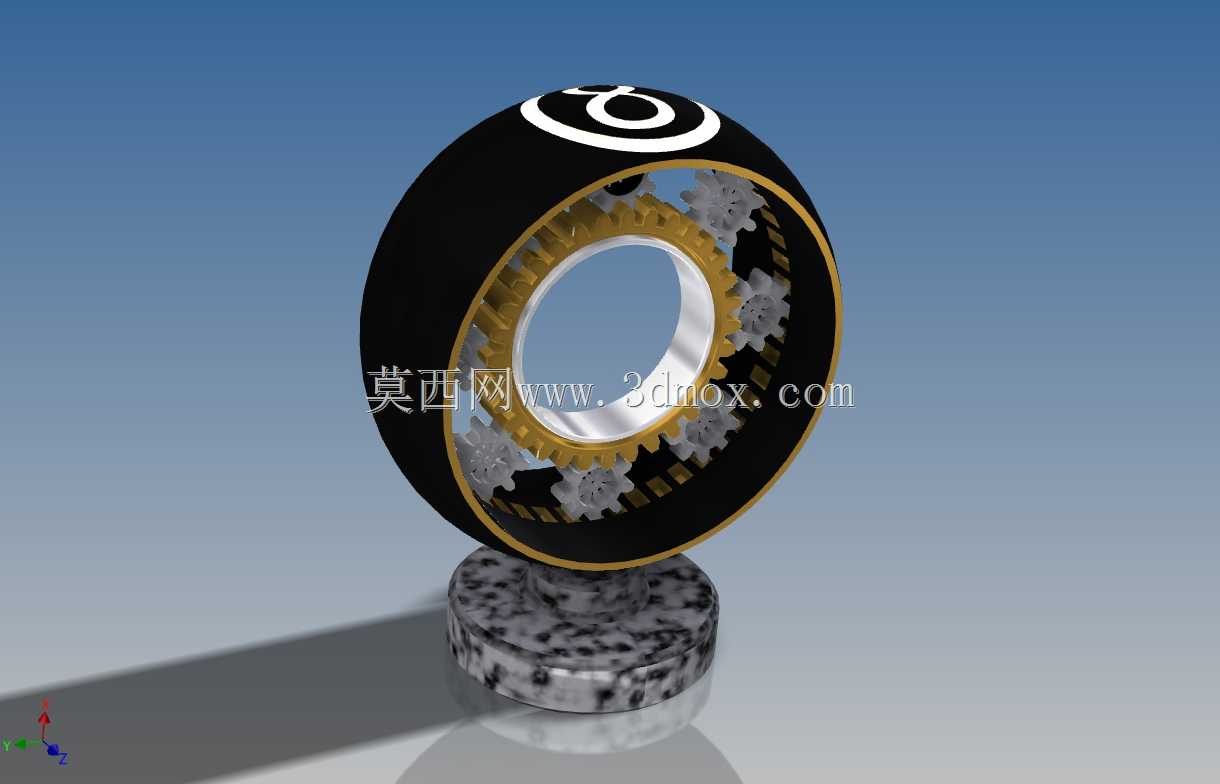

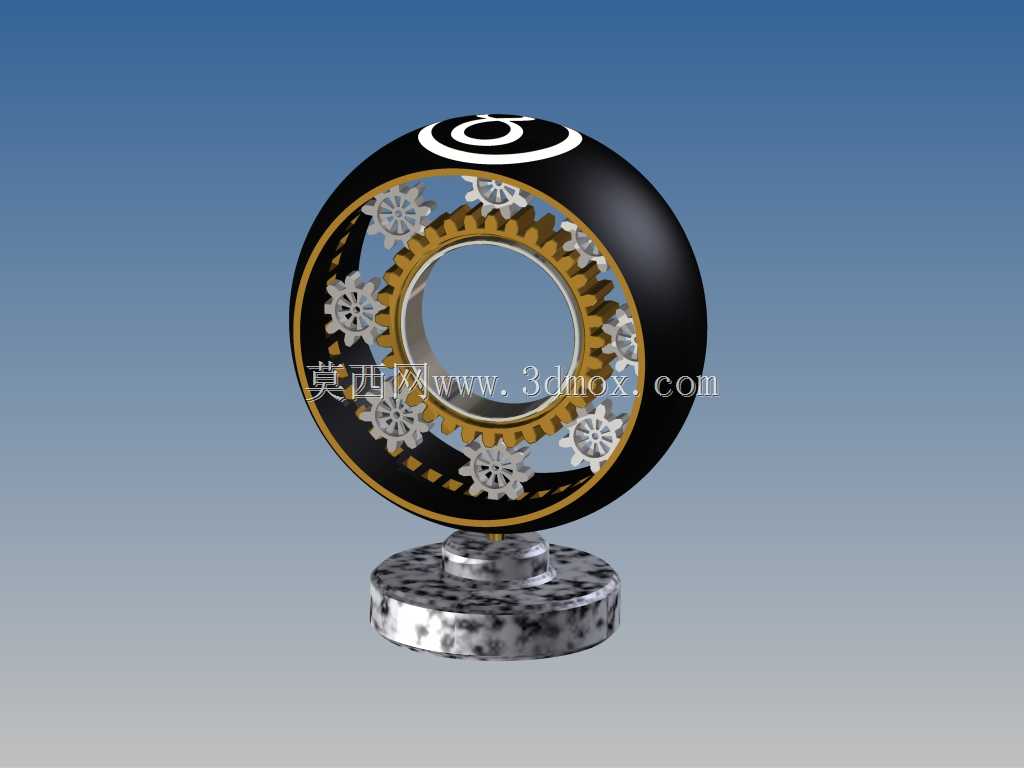

　　这款环形齿轮传动结构的设计，最初的构思来源于行星轮系的传动逻辑，打破常规传动件封闭在壳体内部的设计思路，将整套传动结构完全外露，同时搭配环形外框与大理石纹理底座，兼顾机械传动的功能性与装饰摆件的展示属性。从实际应用场景来看，这类结构既可以作为机械原理教学的具象演示教具，帮助学习者直观理解内齿圈与行星轮的啮合传动关系，也可以作为桌面工艺摆件，放置在工业设计展厅、机械工程师办公区域，作为机械美学的展示载体，部分文创场景下也可将其改造为特色奖杯的主体结构，替换顶部标识区域即可适配不同的颁奖场景。

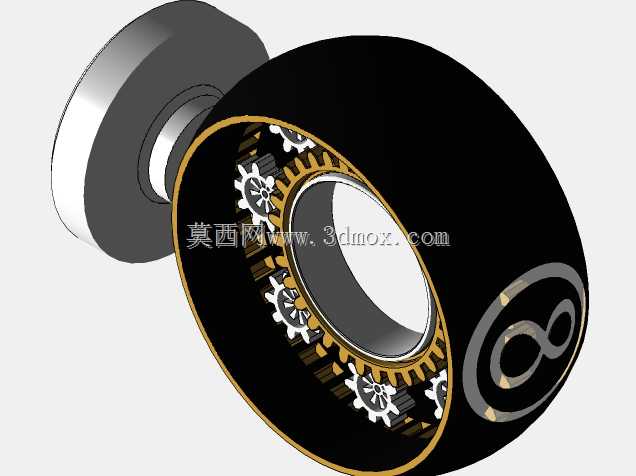

　　从功能特性来看，整套结构以环形外框作为内齿圈载体，外框内侧加工出完整的内齿结构，沿内齿圈圆周均匀布置多个小模数行星齿轮，所有行星轮同时与内齿圈、中心的固定环架啮合，转动外框时，多个行星轮会同步沿啮合轨迹做行星运动，传动过程顺滑无卡滞，齿轮啮合间隙控制在0.02mm以内，既保证传动的精准度，也避免间隙过大导致的晃动问题。外框外侧做哑光黑色表面处理，齿圈啮合区域做金色装饰镀层，既区分了功能结构与外观区域，也提升了整体的视觉层次感。底座采用仿大理石纹理的柱状支撑结构，支撑轴与环形结构的中心孔采用间隙配合，支撑轴内部预留了小型驱动模组的安装空间，如需做自动演示版本，可在底座内放置微型驱动电机与电池组件，通过齿轮啮合带动外框缓慢转动，无需手动拨动即可实现动态展示效果。

　　设计过程中首先确定了整体的环形轮廓尺寸，外框外径控制在120mm，中心通孔直径为60mm，整体厚度为35mm，搭配的底座直径为70mm，整体高度控制在150mm，这个尺寸边界既保证了摆件放置在桌面时不会占用过多空间，也让齿轮结构的细节足够清晰，近距离观察时可以清楚看到每个轮齿的啮合状态。结构设计时特意将所有行星轮的轮轴固定在中心的环形支架上，中心支架与底座支撑轴做刚性连接，固定不动，外框作为主动件转动时，动力通过内齿圈传递给各个行星轮，行星轮绕自身轴自转的同时，因为中心支架固定，实际呈现的是外框整体转动时，内部行星轮同步转动的视觉效果，和常规行星轮系中内齿圈固定、行星架转动的逻辑做了调整，更适配手动拨动的交互需求，用户用手转动外框时的阻尼感均匀，不会出现受力不均导致的偏斜问题。

　　安装边界方面，底座底部做了直径60mm的平整安装面，可直接放置在水平桌面，如需固定安装，可在底座底部预留M4的螺纹安装孔，通过螺丝将整个结构固定在展示台或者奖牌底座上，适配不同的安装场景。齿轮参数选择上，内齿圈模数选用0.5，齿数为120，行星轮模数同为0.5，齿数为18，共布置6个行星轮沿圆周均匀分布，相邻行星轮之间预留0.5mm的间隙，避免轮齿转动时发生干涉，所有齿轮的齿形都做了倒圆角处理，既避免尖锐边角划伤使用者，也让啮合传动的过程更顺滑，没有突兀的卡顿感。外框顶部预留了10mm直径的标识粘贴区域，可根据使用需求粘贴不同的标识图案，比如活动logo、纪念标识等，拓展了结构的使用场景。中心的环形支架采用镂空设计，在保证结构强度的前提下尽可能减轻整体重量，降低手动转动时的惯性，也让整体结构看起来更轻盈，不会有厚重笨拙的感觉。
