嵌套镂空立方体创意摆件结构设计

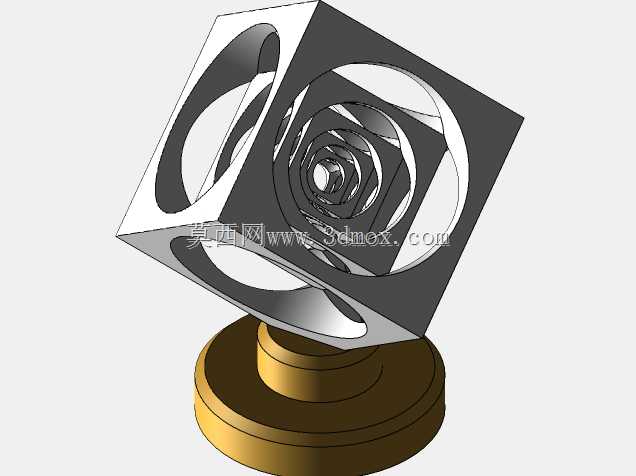

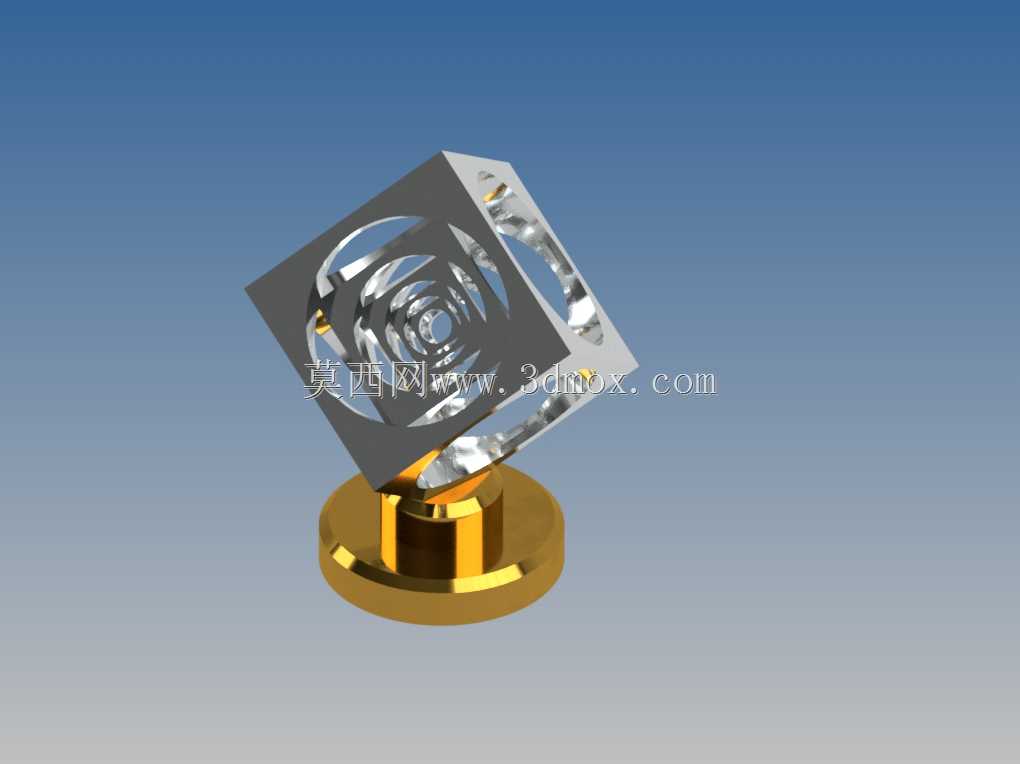

　　这款嵌套镂空立方体结构，最初的设计出发点是面向精密加工工艺展示、几何结构教学演示以及桌面工艺摆件场景开发，在职业院校的机械制图课堂、加工企业的工艺展示区、精密加工展会的展品区都能找到适配的使用场景，很多五轴加工中心的操作人员也会用这类结构作为设备加工精度的验证试件，通过逐层嵌套的镂空加工效果，直观展现设备的多轴联动加工能力与曲面加工精度。从结构功能来看，整个构件采用逐层嵌套的立方体框架设计，每一层立方体的六个面都做了环形镂空处理，相邻层的立方体通过曲面过渡的环形结构实现无额外连接件的嵌套配合，层与层之间保留均匀的活动间隙，不需要额外装配销轴、卡扣等连接件，依靠加工时预留的配合公差就能实现各层的相对活动，既可以作为静态的几何展示件，

　　也能通过手动转动各层立方体展现嵌套结构的动态效果，在教学场景中可以帮助学习者直观理解空间几何嵌套关系、多轴加工的走刀逻辑，在工艺展示场景中能直接体现加工设备的精度控制能力，作为桌面摆件时也能通过精巧的层叠结构展现机械加工的工艺美感。设计过程中最先确定的是整体的外形边界，整体立方体部分的外轮廓尺寸控制在50mm见方，搭配底部的圆形承托底座，底座采用阶梯轴式的圆柱结构，最大直径略大于立方体的对角尺寸，保证放置时的稳定性，底座与最外层立方体的底面采用平面贴合的定位方式，不需要额外紧固件就能实现稳定放置，也可以根据使用需求在底座底面加工磁吸槽或者粘接胶槽，适配不同的安装固定场景。结构设计阶段最先处理的是各层立方体的尺寸递推逻辑，

　　每向内一层立方体的外轮廓尺寸按照固定比例缩小，同时每层的环形镂空壁厚保持一致，避免出现局部壁厚过薄导致加工变形或者结构强度不足的问题，环形镂空的曲面采用等半径圆弧过渡，相邻层的圆弧曲面保持同轴设置，保证各层转动时不会出现卡滞，所有的棱边都做了微小的倒角处理，既避免加工后出现锋利的边角，也能减少应力集中，提升整体结构的耐用性。在加工工艺适配层面，整个结构的所有曲面都采用G1连续过渡，没有尖锐的内角，适配五轴铣削加工的走刀要求，不需要拆分零件就能一次性加工完成所有嵌套结构，避免了后续装配带来的配合误差，各层之间的配合间隙根据加工材质的不同可以做对应调整，采用铝合金加工时间隙控制在0.1mm左右，采用树脂3D打印时间隙可以适当放大到0.

　　15mm，保证不同工艺下都能实现顺畅的转动效果。从安装适配的角度来看，底部底座的高度控制在15mm以内，整体放置后的总高度不超过70mm，占用的桌面空间极小，不管是放在教学实训台、设备操作台面还是办公桌面都不会占用过多空间，底座的下表面做平面度公差控制，保证放置时不会出现晃动，如果需要作为展会展品固定在展示架上，也可以在底座中心加工螺纹孔，通过螺栓实现快速固定，不需要额外设计定制的安装支架。很多机械设计初学者在接触多轴加工结构时，往往会忽略嵌套结构的层间间隙控制、曲面同轴度要求，这款结构在设计时特意将所有配合面的公差要求做了直观的呈现，通过实物就能让学习者理解空间配合的设计要点，在精密加工企业的新员工培训中，这类结构也常被用作实操考核试件，通过加工完成后的层间转动顺畅度、表面粗糙度、壁厚均匀度来考核操作人员的工艺参数设置能力与设备操作水平。作为工艺摆件使用时，金属材质加工的成品可以通过表面阳极氧化、喷砂处理获得不同的外观效果，树脂材质的成品可以通过后期上色区分不同的嵌套层，获得更具层次感的视觉效果，不需要额外的表面装饰就能依靠结构本身的几何美感获得不错的展示效果。
