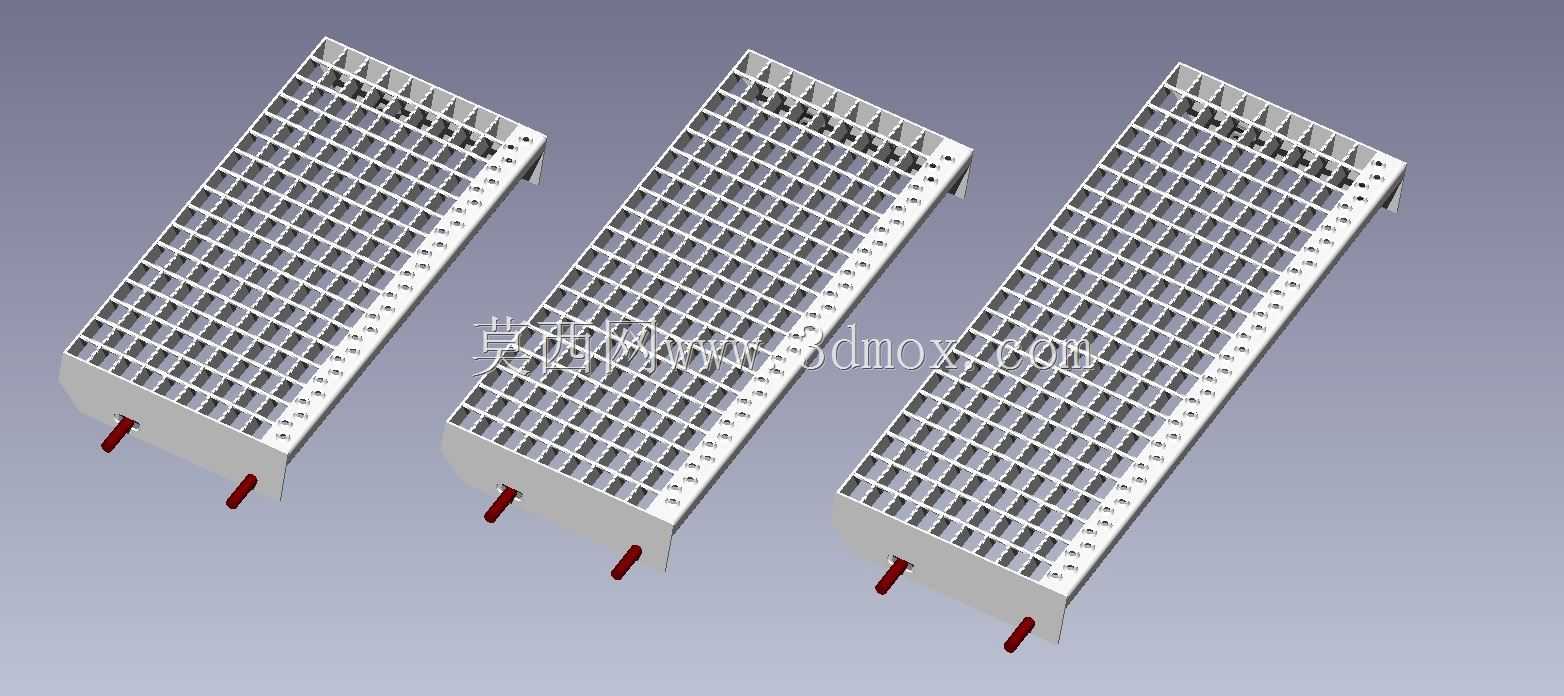

带安全边缘预钻孔侧板格栅台阶结构

　　在工业厂区的操作平台搭建、设备周边检修通道布设、高空作业走道铺设场景中，格栅类踏步构件是兼顾承重、防滑、防积屑与排水需求的核心结构件，本次建模的格栅台阶针对常规工业场景的安装痛点做了针对性的结构优化。不同于普通平面格栅板，这款构件在踏步前缘做了符合安全规范的凸起边缘设计，能够在人员上下行走时形成明确的脚感提示，避免踏空风险，同时边缘做了圆弧过渡处理，不会剐蹭作业人员的工鞋裤脚，也能减少物料搬运过程中对箱体、管线的磕碰损伤。侧板部分提前预制了安装孔位，现场装配时不需要额外做钻孔加工，既能减少现场动火、钻孔的作业量，也能保证孔位的同轴度精度，避免现场配钻带来的孔位偏差导致安装错位问题。从尺寸边界来看，该系列格栅台阶覆盖800mm、

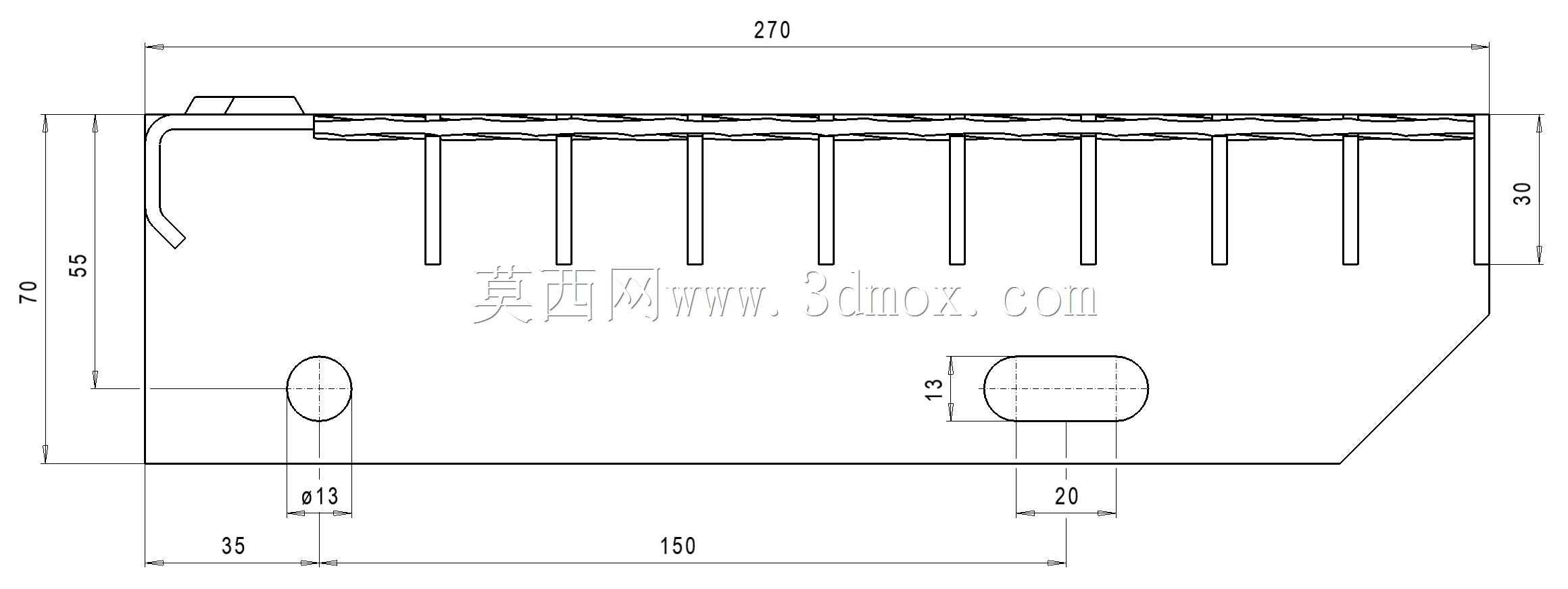

　　700mm、600mm三种宽度规格，纵深统一为270mm，匹配常规工业踏步的人体工程学步幅要求，安装时相邻台阶的高度差控制在150-180mm区间时，行走舒适度最佳，不会出现跨步过大或步幅局促的问题。建模过程中优先考虑了构件的模块化互换性，三种宽度规格的台阶安装孔位间距保持统一的模数设计，同一支撑框架上可以根据通道的实际宽度灵活搭配不同宽度的格栅单元，不需要单独定制支撑结构，大幅降低了项目的物料备货种类。格栅的栅格间距经过反复校核，既能够保证焊渣、切削碎屑、厂区积尘、雨水可以顺利从栅格间隙落下，避免踏步表面积水积屑导致打滑，也能防止常规尺寸的工具、小零件直接从间隙掉落，兼顾了安全防护与运维便利性。栅格的承重筋条采用等间距排布，

　　筋条厚度与高度经过受力仿真验证，在单人携带15kg工具行走的常规工况下，筋条变形量控制在0.2mm以内，长期使用不会出现筋条下弯、焊点开裂的问题。前缘的安全边缘与格栅主体采用一体化折弯成型结构，相比后期焊接附加的防滑条，不存在焊缝脱落的风险，整体结构强度更高，表面做了钝化处理，在潮湿、有轻度腐蚀的车间环境中也能保持较长的使用寿命。安装时只需要将侧板的预钻孔对准支撑框架上的预制螺栓位，穿入标准紧固件即可完成固定，单块台阶的安装时间不超过两分钟，后期维护更换时也可以单独拆卸损坏的单元，不需要拆解整段通道结构。在设备周边的检修平台应用中，这种格栅台阶还能有效降低平台的整体风阻，在户外高空布设的走道场景中，强风可以从栅格间隙穿过，

　　减少风载荷对支撑结构的冲击力，提升整体结构的抗风稳定性。建模时对所有的锐边都做了R0.5的倒角处理，避免加工、运输、安装过程中出现割手的问题，栅格与侧板的连接位置全部采用满焊工艺的结构设计，焊接位置做了内凹处理，不会在踏步表面形成凸起的焊瘤影响行走平整度。
