适配R1200GS摩托的火花塞拉拔拆装工具

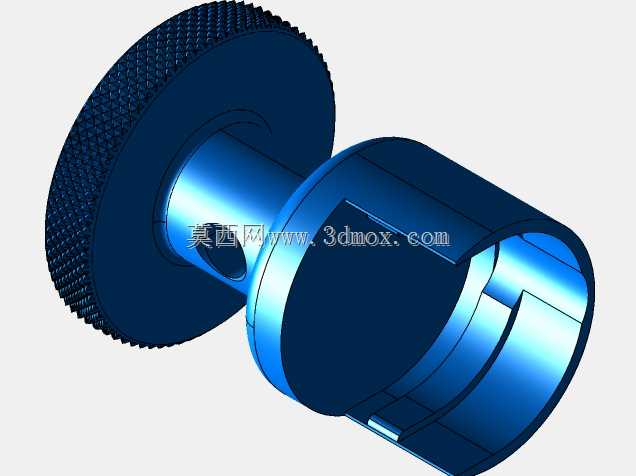

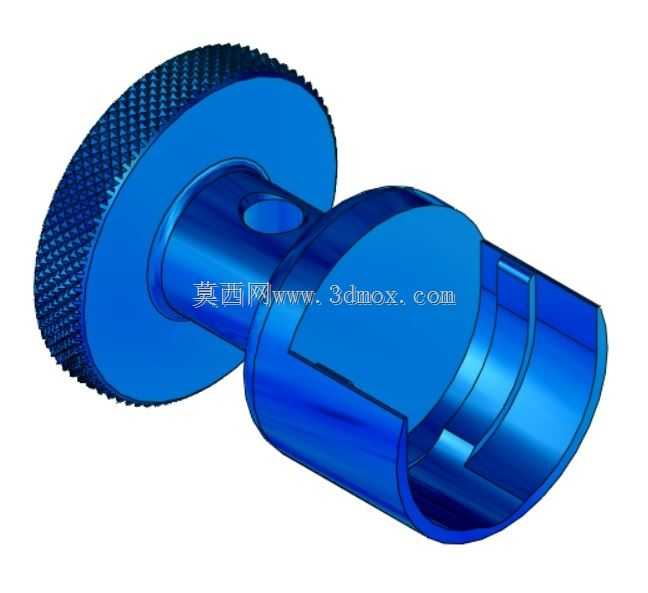

　　在大排量摩托车的日常维保作业中，火花塞的拆装一直是容易被忽略却直接影响作业效率的环节，尤其是水平对置双缸结构的动力单元，火花塞安装位置处于缸头凹陷区域，常规套筒类工具难以垂直对准火花塞六角位，强行施力很容易造成火花塞陶瓷体碎裂、螺纹滑牙，甚至损伤缸盖安装座面，这类故障后续修复成本极高，因此专用的拉拔式拆装工具是维保作业中必不可少的辅具。这款针对R1200GS系列车型开发的火花塞拉拔器，完全围绕该车型缸头的安装空间边界做适配设计，整体采用同轴回转体结构，一端是带滚花纹理的施力旋钮，另一端是开口式的弹性夹持套，中间通过带径向通孔的连接柱实现力的传递。从结构设计逻辑来看，施力端的滚花采用网纹滚压工艺成型，滚花深度控制在0.3mm左右，

　　既可以保证徒手操作时的摩擦力，不会因为手上沾有机油出现打滑，又不会因为纹理过深造成硌手，长时间作业也不会产生明显的不适感。连接柱上的径向通孔是为了插入加力杆设计的，当火花塞长期未拆卸出现咬合过紧的情况时，可以通过穿入圆杆增大力臂，用更小的施力就能松动火花塞，避免徒手施力不足造成的工具滑脱。夹持端采用开口式弹性结构，开口宽度经过精准计算，既可以顺利套入火花塞六角部位，又能在套入后依靠自身弹性产生足够的抱紧力，拉拔过程中不会出现火花塞脱落的情况，同时夹持套的内孔深度刚好覆盖火花塞六角段的全部长度，不会碰到上部的陶瓷绝缘段，从根源上避免了拆装过程中陶瓷体受力碎裂的风险。从安装边界尺寸来看，这款工具的整体外径控制在32mm以内，

　　完全适配R1200GS缸头火花塞安装位的凹陷空间，作业时不需要额外拆卸周边的管线、饰板等附属部件，直接将工具对准火花塞垂直套入即可，相比通用型火花塞套筒，作业效率可以提升40%以上。工具的夹持端做了15度的导向倒角，套入过程中可以自动对准火花塞中心，不需要反复调整角度，即使是维保经验不足的操作人员，也能快速完成对位，不会因为对位偏差造成火花塞或缸头的损伤。在实际维保场景中，这款工具不仅可以用于火花塞的拆卸作业，安装时也可以使用，将火花塞卡在夹持套内，垂直送入缸头安装位，先用手通过工具将火花塞旋入螺纹段，确认螺纹完全咬合无卡滞之后，再更换扭矩扳手按照规定扭矩拧紧，全程可以保证火花塞与安装孔的同轴度，避免斜向旋入造成的螺纹损伤。很多维修人员在拆装大排量摩托火花塞时，习惯用普通套筒加延长杆操作，往往因为空间限制导致套筒倾斜，拧动过程中对火花塞陶瓷体产生侧向挤压力，很多火花塞拆下来之后陶瓷体已经出现暗裂，装车使用一段时间后就会出现漏电、缺缸的故障，而这款专用拉拔器的同轴度公差控制在0.05mm以内，整个施力过程完全沿火花塞轴向传递，不会产生侧向分力，从结构上规避了这类操作风险。另外，工具整体采用高强度合金钢材质，表面做了镀蓝锌防锈处理，长期在维修车间的油污环境下使用也不会出现锈蚀，夹持端的弹性经过反复回火处理，长期使用不会出现弹性衰减、夹持力下降的问题，正常维保使用场景下，工具的使用寿命可以覆盖上万次拆装作业。不同于市面上通用型的拉拔工具，

　　这款工具的所有尺寸都是围绕R1200GS系列2006款之后的机型做的定向适配，夹持套的开口尺寸、内部深度、整体长度都经过多轮实车验证，既不会因为长度过短够不到安装位深处的火花塞，也不会因为长度过长与周边部件产生干涉，施力端的直径大小也刚好适合成年男性的手掌握持，徒手旋动时的受力角度非常舒适，不需要刻意调整手腕姿势就能完成整个旋动过程。在批量维保作业场景中，比如摩托车车队的赛事保障、售后门店的常规保养工位，这款工具可以大幅降低火花塞拆装的操作门槛，减少因为操作不当造成的零部件损坏，同时缩短单台车的维保时长，提升工位的周转效率。很多维修人员之前遇到过火花塞拆断在缸头内的情况，往往需要花几个小时取出断螺牙，严重的甚至需要拆卸缸盖做螺纹修复，而使用适配性足够的专用拉拔工具，这类故障的发生概率可以降到几乎为零。从结构设计的细节来看，连接柱与两端的施力旋钮、夹持套采用一体式加工成型，没有焊接、拼接的部位，大扭矩施力时不会出现断裂、松脱的问题，整体结构强度可以承受最大80N·m的扭矩，完全覆盖火花塞拆装所需的扭矩范围，即使遇到锈蚀严重的火花塞，配合加力杆使用也不会出现工具变形或损坏的情况。
