宝马R1200GS摩托车制动活塞复位专用工装

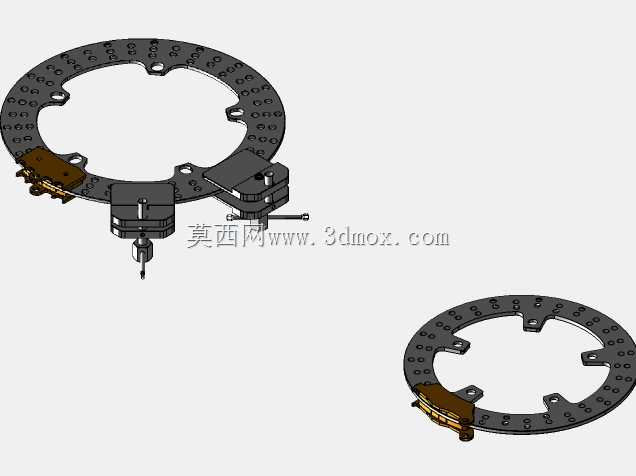

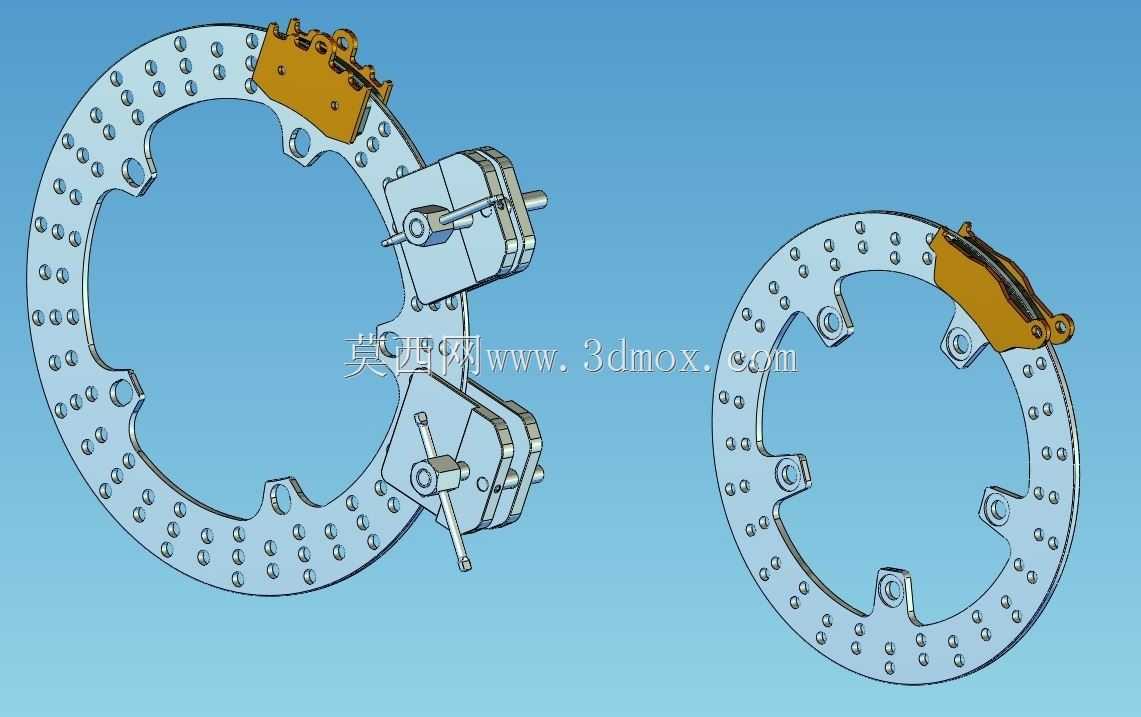

　　在大排量摩托车售后维修与日常保养场景中，前制动系统的活塞回位操作一直是困扰一线维修人员的常见痛点，尤其是宝马R1200GS这类采用辐射式对向多活塞卡钳的探险类车型，常规的通用活塞顶压工具很难适配卡钳的异形安装空间，操作时稍有不慎就会刮伤活塞表面的陶瓷镀层，甚至造成卡钳密封件的偏磨损伤，给后续制动系统的使用留下安全隐患。这套专用复位工装的设计初衷，就是完全匹配该车型前制动卡钳与刹车盘的安装边界，无需拆卸前制动卡钳总成即可完成活塞复位作业，大幅缩减刹车片更换、制动系统排空等常规保养项目的操作时长。从结构设计来看，整套工装采用分体式抱合结构，主体支撑环完全贴合原厂通风刹车盘的外轮廓与安装孔位，

　　定位基准直接选取刹车盘上的原厂散热孔与安装定位缺口，作业时不需要额外寻找支撑点，也不会对刹车盘的摩擦面造成挤压损伤。支撑环上设置的两组可调式顶压机构，分别对应卡钳两侧的活塞组，顶压头的端面弧度与活塞外端面完全贴合，施压过程中可以保证活塞沿轴向均匀回位，避免单侧受力导致的活塞偏斜，从根源上杜绝了密封件被剪切损伤的风险。考虑到维修场景下的操作便利性，顶压机构采用梯形螺纹传动，手动旋转操作杆即可提供足够的顶推力，不需要外接气源或液压辅助设备，外出救援时也能正常使用。工装的所有棱角位置都做了R2以上的圆角钝化处理，避免操作过程中刮伤刹车盘、卡钳的漆面或金属表面，接触活塞的顶压端面镶嵌有尼龙缓冲垫片，不会对活塞表面的防腐镀层造成压痕。

　　从安装边界来看，支撑环的内径完全匹配R1200GS前刹车盘的中心孔尺寸，厚度控制在8mm以内，卡入刹车盘与卡钳之间的间隙时不需要撬动卡钳本体，定位销对准刹车盘上对应的散热孔后即可完成快速固定，整个安装过程不超过30秒。顶压机构的行程预留了15mm的冗余量，完全覆盖该车型制动活塞从全新刹车片磨损到极限位置的全部伸出量，无论是更换全新刹车片，还是处理活塞卡滞导致的回位不良问题，都能一次操作完成复位。不同于市面上通用的C型夹或蝶式活塞顶回工具，这套工装的受力点完全作用在刹车盘本体上，不会对卡钳的安装导向销施加额外的侧向力，避免了导向销变形导致的刹车拖滞问题。在实际维修作业中，使用这套工装完成单卡钳活塞复位的时间可以控制在2分钟以内，

　　相比传统工具需要拆卸卡钳、分次顶压活塞的操作流程，作业效率提升60%以上，同时也降低了对维修人员操作熟练度的要求，新入行的维修技师按照操作指引也能完成标准的活塞复位作业，不会因为操作不当造成零部件损坏。工装的主体结构采用高强度铝合金加工而成，整体重量控制在1.2kg以内，长时间手持操作也不会产生明显的负重感，表面做了硬质阳极氧化处理，日常接触制动液、清洗剂等维修耗材也不会产生腐蚀，长期使用不会出现尺寸变形，能够满足维修门店高频次的使用需求。针对该车型前后卡钳的结构差异，这套工装的顶压头位置可以沿支撑环的T型槽做周向调整，微调后也可适配同平台其他车型的后制动卡钳活塞复位作业，拓展了工装的适用范围，不需要为单一车型单独开发多套工具，降低了维修门店的工具采购成本。在制动系统维修作业中，活塞复位的操作质量直接影响后续制动系统的工作稳定性，活塞回位偏斜会导致刹车片偏磨、制动拖滞、刹车盘异常发热等一系列问题，严重时甚至会引发行驶安全事故，这套专用工装通过精准的定位结构与均匀的施力设计，从工具层面保证了维修操作的一致性，规避了人为操作失误带来的质量风险。
