Wolf Pitts Pro遥控特技航模机身结构设计

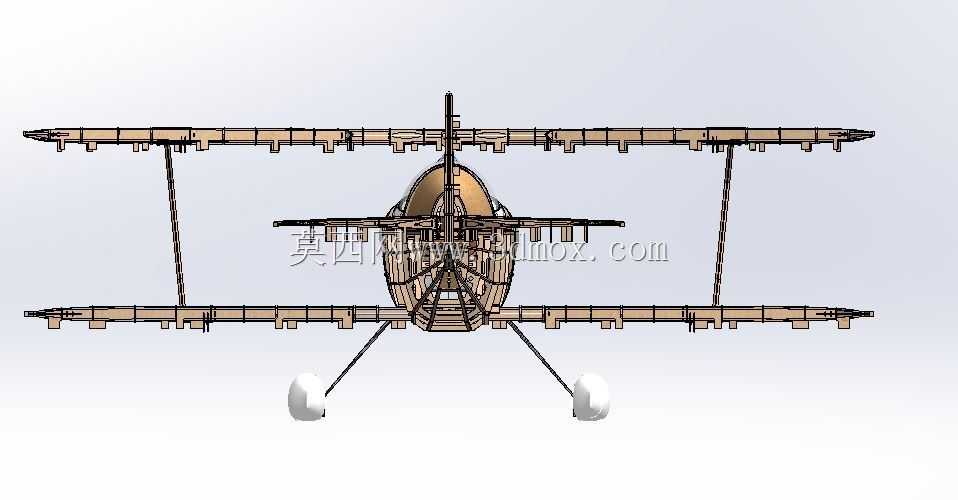

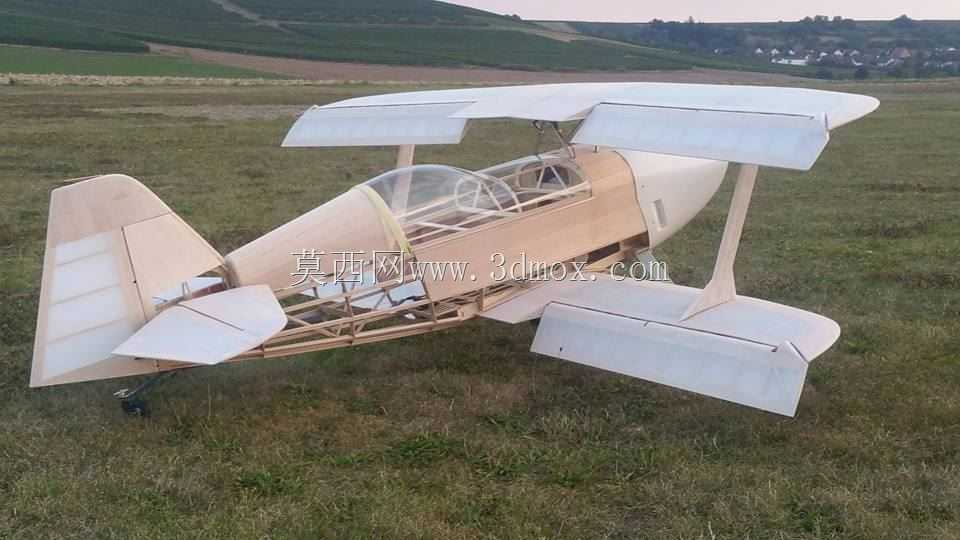

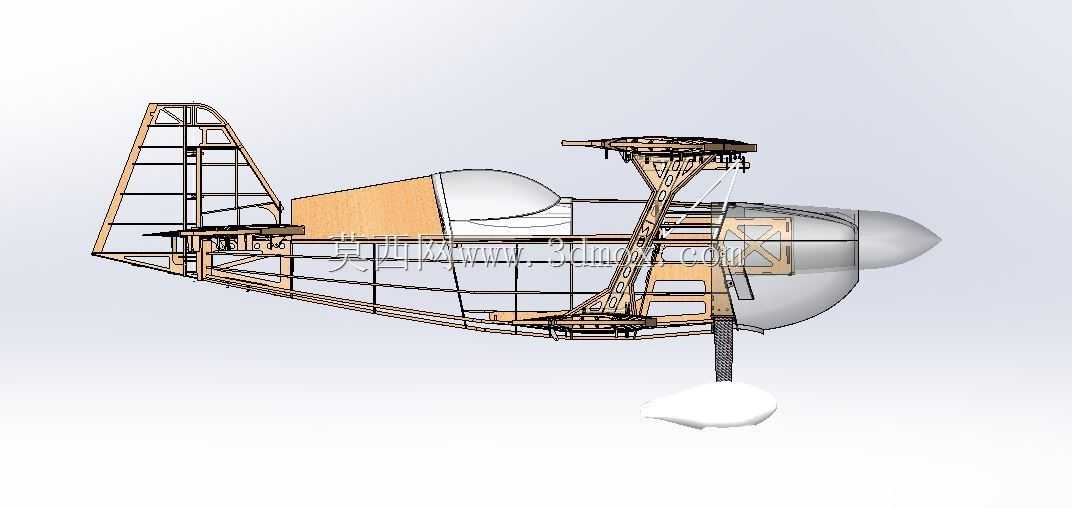

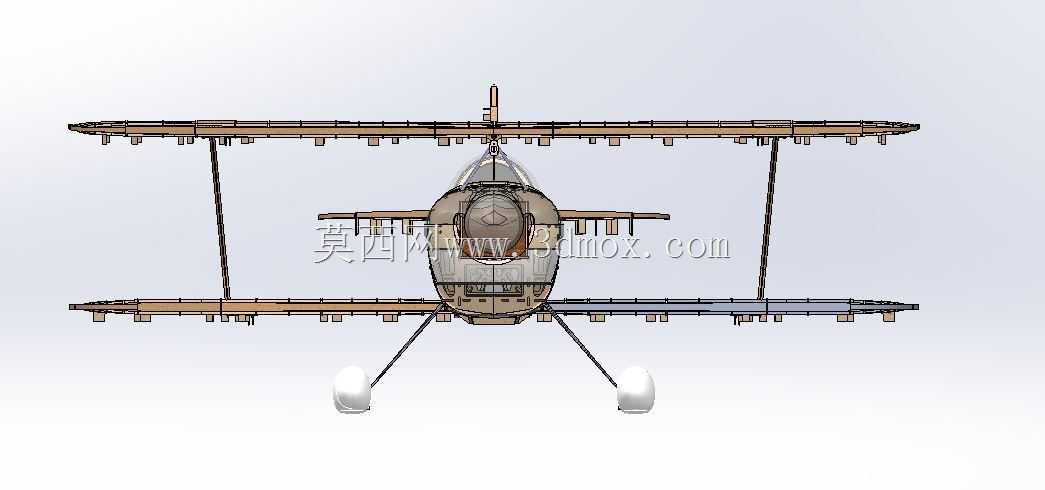

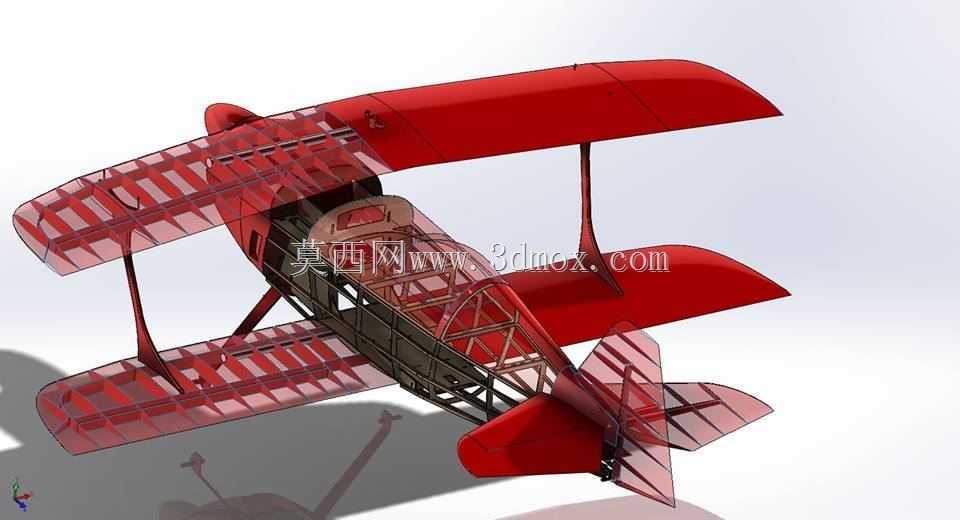

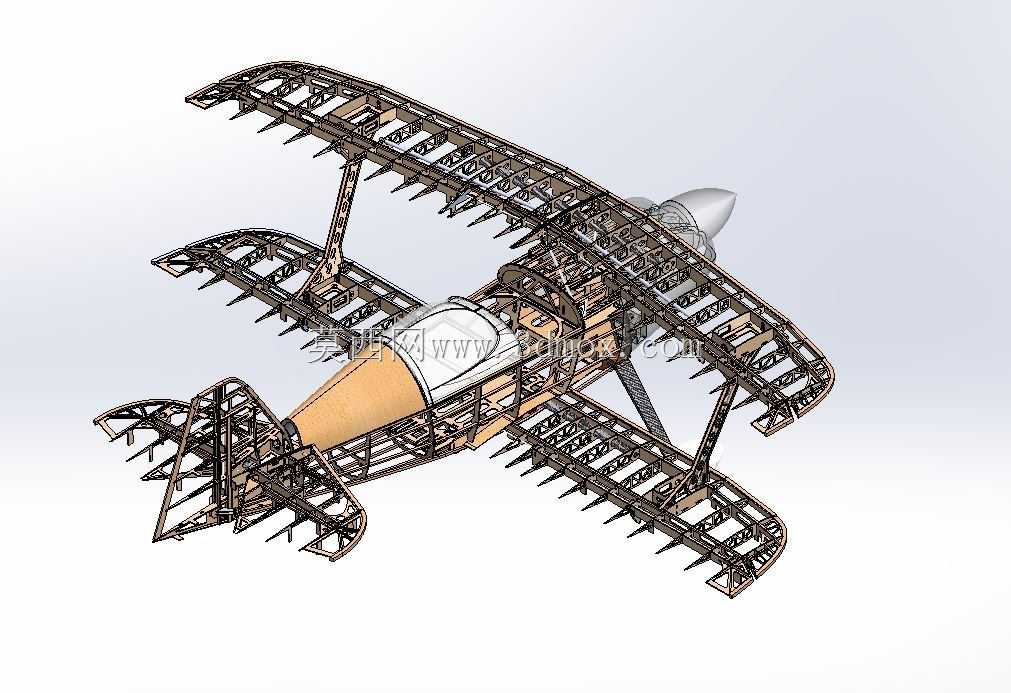

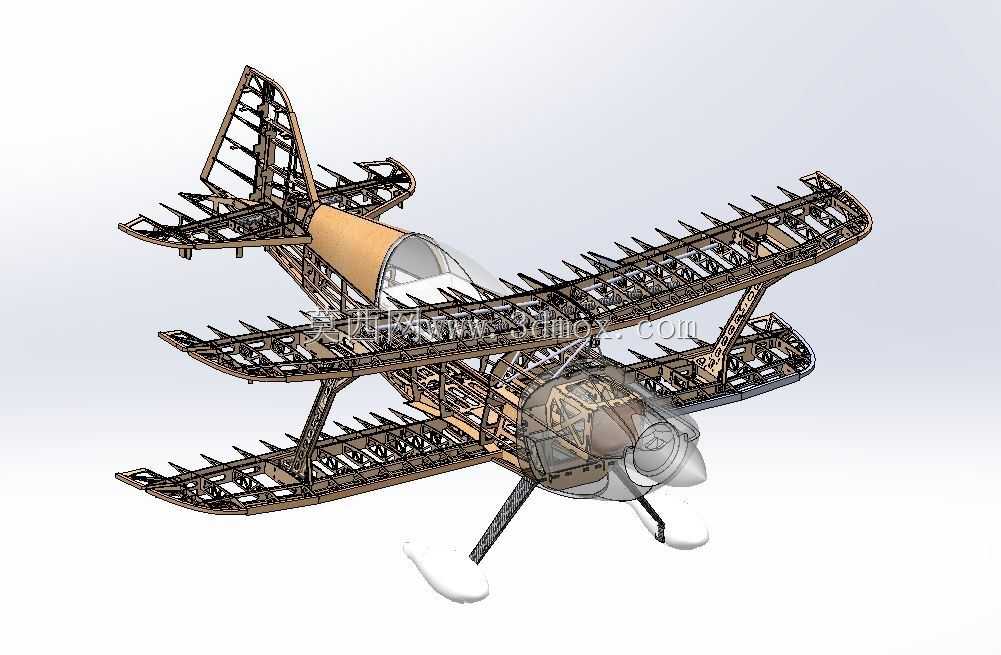

　　这套航模结构针对60cc到100cc排量的航模动力单元做了适配，机身长度约3.3米，翼展2米量级，属于大比例特技类遥控航模的范畴，主要应用于航空模型运动的特技飞行场景，可完成吊机、滚转、筋斗、尾滑等各类高难度特技动作，对机身结构强度、重量控制、重心匹配都有较高的工程要求。从结构设计思路来看，整个机身采用了桁架式骨架加局部蒙皮承力的混合结构，前段动力舱区域做了密集的框梁加强设计，用来承受大排量发动机运行时的强振动与大拉力载荷，避免动力输出过程中出现结构共振或者连接失效的问题；中段座舱区域保留了足够的设备安装空间，可容纳航模接收机、舵机、电池、油箱等飞控与动力配套组件，骨架的框位排布完全匹配常规航模设备的安装尺寸，

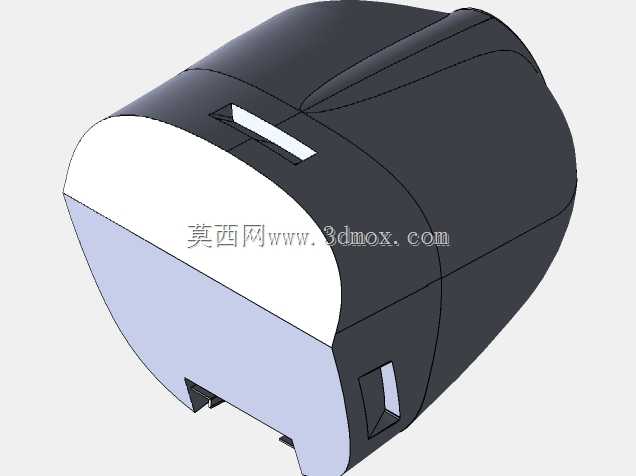

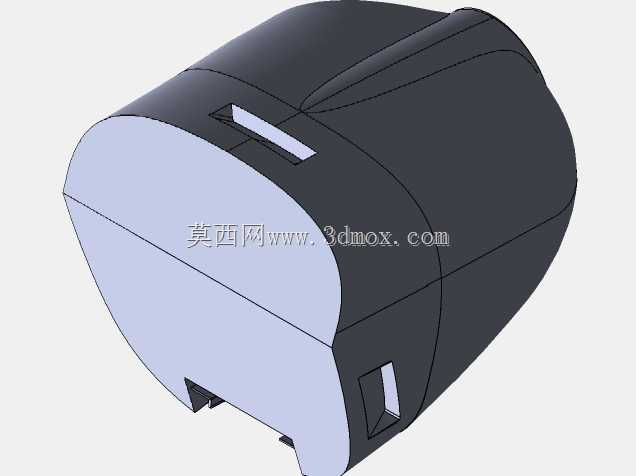

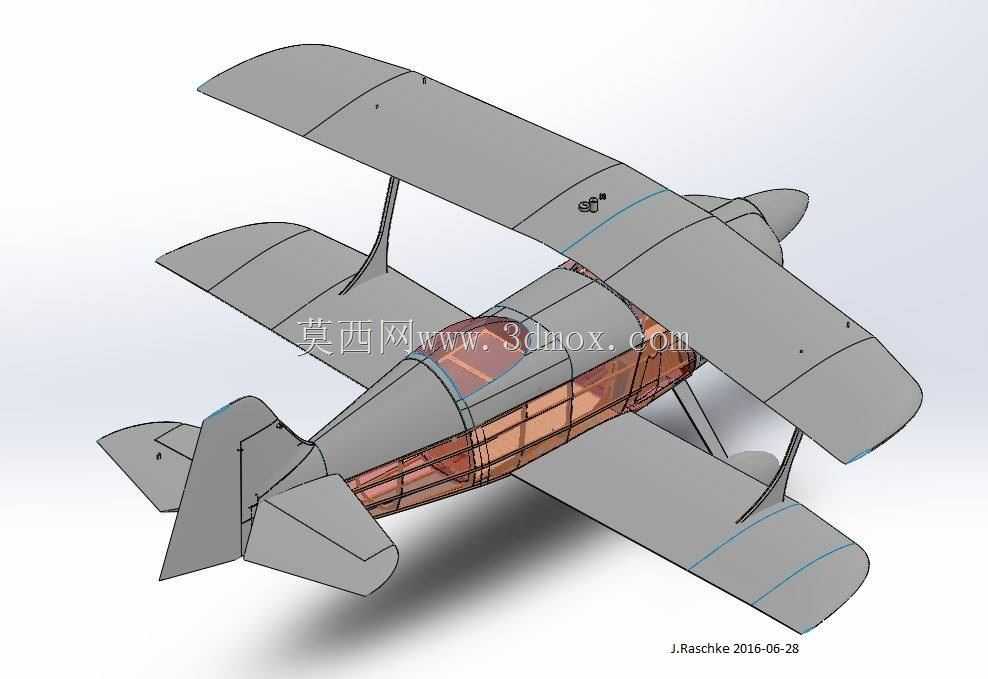

　　预留了标准的舵机安装位、走线槽与油箱固定点，不需要后续做大量结构修改就能完成设备装配；尾段采用了渐缩的桁架结构，在保证尾翼操纵力传递强度的前提下尽可能降低结构重量，优化整机的重心分布，避免尾部过重导致的配平困难。机身的骨架杆件采用了轻量化木质材料为主的选型，关键承力节点做了层板加强设计，局部受力集中的位置比如起落架安装位、机翼对接位、尾翼连接位都额外增加了承力衬板，分散集中载荷，避免飞行过程中出现结构断裂。机身外形完全参考Wolf Pitts Pro特技飞机的气动外形做缩比设计，机头整流罩的曲面弧度、座舱盖的流线轮廓、尾段的收缩比例都和真机保持一致，既保证了飞行时的气动效率，也还原了真机的外观辨识度。从安装边界来看，

　　机身前段的发动机安装架可适配对应排量范围的航模汽油发动机，安装孔位预留了多组调节余量，可根据不同品牌发动机的安装尺寸做微调；机翼对接处的机身框位设计了标准的插销对接结构，可快速完成机翼的拆装与固定，方便日常运输与外场飞行的组装调试；起落架安装位位于机身重心靠前的位置，采用了高强度的连接结构，可承受特技飞行降落时的冲击载荷，避免硬着陆导致的机身结构损坏。整个结构设计在重量控制上做了大量优化，非承力区域的骨架做了镂空处理，在不损失结构强度的前提下尽可能降低空机重量，提升整机的推重比，为特技飞行提供足够的动力冗余。操纵系统的走线通道沿着机身骨架的内侧预留，从舵机安装位到各个操纵面的走线路径没有结构遮挡，可方便地完成连杆、钢索的安装与调试，保证操纵响应的精准度。机身蒙皮的贴合基准完全依托骨架的外轮廓，后续覆蒙皮时不需要额外做外形修整，就能保证整机外形的流畅度，降低飞行时的气动阻力。
