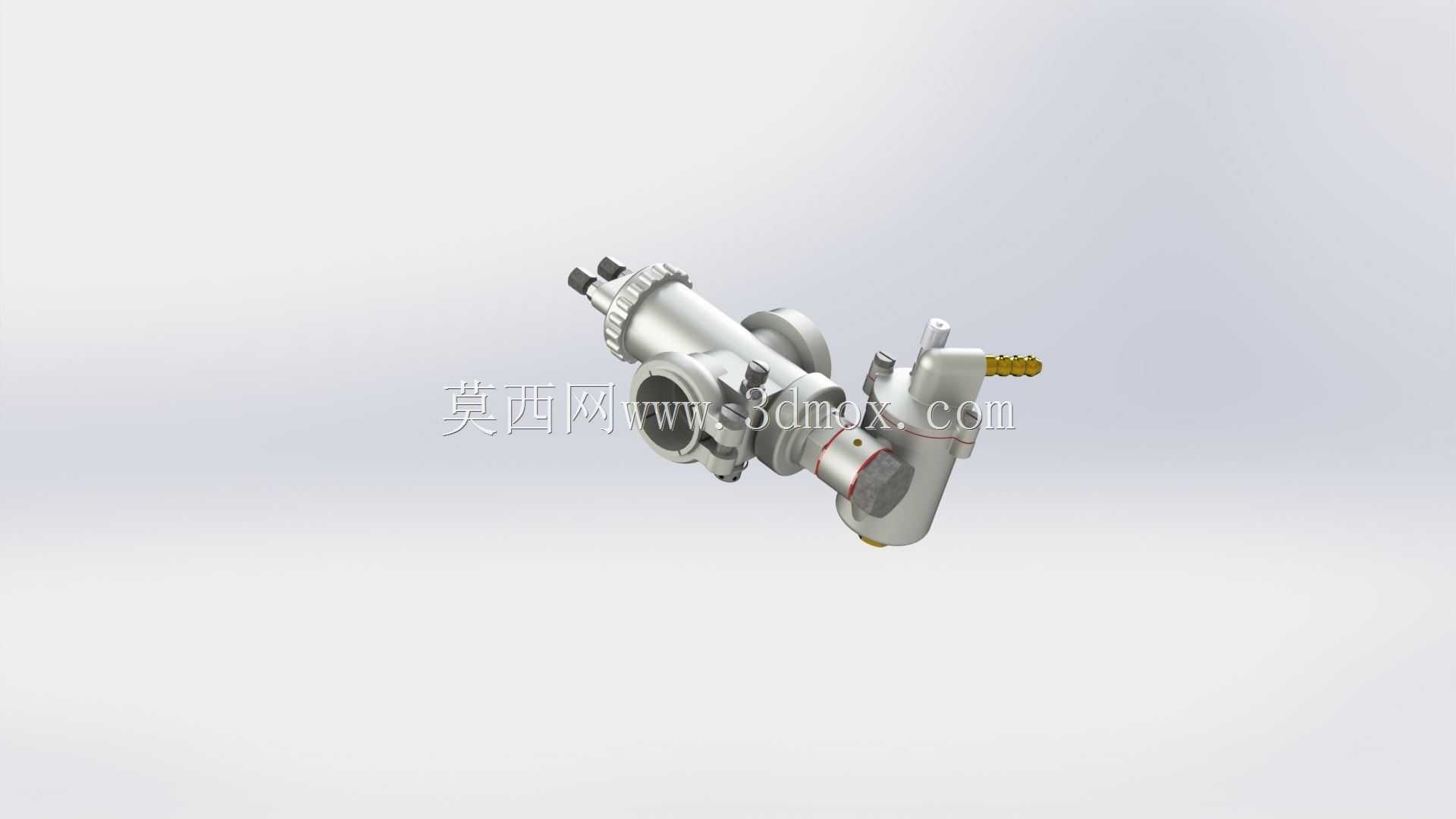

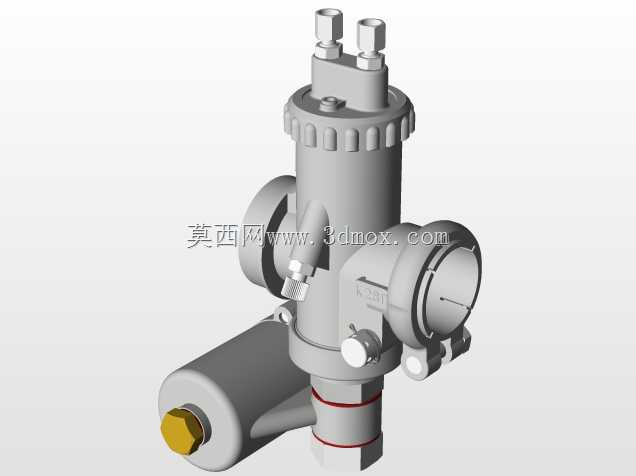

K-28型化油器精密结构三维设计

　　在小型动力设备的燃油供给系统中，化油器是直接决定空燃比匹配精度、动力输出平顺性的核心部件，本次呈现的K-28型化油器结构，主要适配小排量两轮动力设备，包括轻型助力自行车、小型滑板车以及同排量级的通用小型汽油机，这类设备普遍对化油器的体积、重量、工况适应性有较高要求，毕竟整车安装空间局促，同时还要兼顾不同温湿度、不同负载下的供油稳定性。从实际使用场景来看，这类化油器需要覆盖怠速、匀速巡航、急加速、大负载爬坡等多工况需求，怠速工况下要维持极低的供油量保证发动机不熄火，匀速工况下要保证油气混合均匀度降低油耗，急加速时要能快速补油避免动力迟滞，大负载时要加浓混合气保证输出扭矩足够，这些功能都要靠化油器内部的油道、气道、量孔、浮子室、

　　节气门等结构配合实现。从设计思路上看，这款化油器采用侧置浮子室结构，将浮子室布置在主体腔道侧方，既压缩了化油器整体的轴向安装尺寸，又能保证车辆在倾斜一定角度行驶时，浮子室油面不会过度倾斜导致供油异常，毕竟滑板车、助力自行车在过弯、上下坡时车身会有明显倾角，常规下置浮子室的化油器在大倾角下容易出现富油或者贫油的问题，侧置结构刚好能适配这类使用场景。主体的进气喉管采用渐缩渐扩的文丘里结构，喉管最窄处的直径经过匹配计算，保证空气流经此处时能形成足够的真空度，将浮子室中的燃油从主量孔吸出，同时喉管处的气流速度能将吸出的燃油击碎雾化，和空气充分混合后进入气缸。节气门采用蝶阀结构，通过拉线和车手的油门转把连接，节气门转轴处做了密封结构，

　　避免额外的空气泄漏导致空燃比失准，节气门的开度直接控制进气截面积，从而匹配不同的动力输出需求。怠速量孔单独设置在节气门近旁，当节气门处于近乎关闭的怠速状态时，喉管处的真空度不足以吸出主量孔的燃油，此时节气门后方的高真空度会从怠速量孔吸出少量燃油，维持怠速运转，同时怠速油路还配有调节螺钉，可以根据实际发动机状态微调怠速供油量，适配不同磨损程度的发动机使用。安装边界方面，这款化油器的进气端采用标准的卡箍连接接口，和空气滤清器的连接胶管匹配，出气端采用法兰面加定位销的结构，和发动机进气道直接对接，法兰面的螺栓孔间距、定位销直径都做了标准化设计，能直接适配同系列的小型汽油机安装位，不需要额外做转接支架。化油器侧面预留了风门拨杆的安装位，冷启动时可以关闭风门，提高喉管处真空度，加浓混合气方便冷机启动，待发动机暖机后再打开风门恢复正常供油。另外化油器上还设置了溢流孔，当浮子室进油针阀密封不严导致油面过高时，多余的燃油会从溢流孔流出，避免燃油直接灌入气缸造成淹缸。整个化油器的外部管路接口包括进油口、溢流口，进油口采用宝塔接头结构，和燃油管直接插接后用卡箍固定即可，安装维护十分便捷。从结构细节来看，浮子采用轻质耐油塑料材质，重心经过配平，能随着油面变化平稳升降，带动进油针阀开闭，精准控制浮子室油面高度，油面高度的设定直接影响全工况的供油特性，设计时经过多轮台架验证，保证在不同倾斜角度、不同振动条件下油面波动都在允许范围内。主量孔、怠速量孔都采用可更换的铜质结构，

　　后期如果需要调整动力特性或者适配不同海拔地区使用，可以直接更换对应流量的量孔，不需要更换整个化油器，大幅降低了维护和适配成本。节气门的复位弹簧采用不锈钢材质，弹力经过匹配，既保证松开油门后节气门能快速回位到怠速状态，又不会因为弹力过大导致油门转把操作沉重。整个化油器的外壳采用压铸铝合金材质，重量轻且导热性好，发动机传导过来的热量能帮助进气中的燃油更好雾化，同时铝合金的耐腐蚀性也能适应户外使用的复杂环境，不会因为长期接触燃油、水汽出现锈蚀卡滞的问题。在实际装配中，这款化油器的整体外轮廓没有突出的尖锐结构，安装到整车后不会和周边的车架、护板、走线发生干涉，各个调节螺钉、风门拨杆的位置都预留了足够的操作空间，后期调试时不需要拆卸周边部件就能直接操作。
