可收放式小型起落架结构三维设计

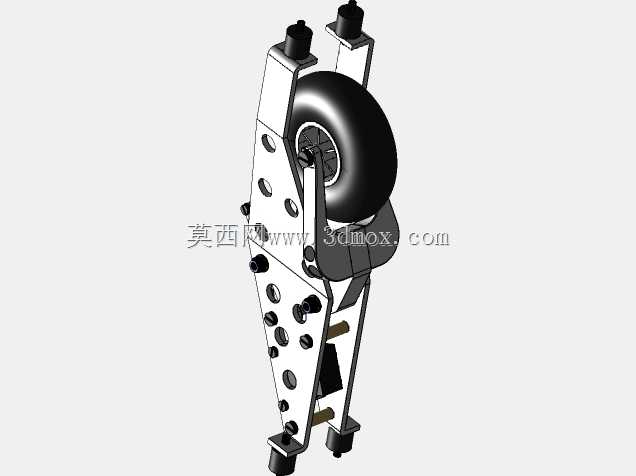

　　这套可收放起落架结构，主要面向小型固定翼航模、轻型无人机的起降支撑场景，在实际应用中承担着飞行器地面滑跑、起降阶段的载荷传递与冲击缓冲功能，区别于固定式起落架，收放式设计能够在飞行器进入巡航阶段后将轮组收纳至机身内部，大幅降低飞行过程中的空气阻力，提升小型飞行器的续航表现与飞行稳定性。从结构功能来看，整套机构集成了轮组支撑、收放联动、安装定位三个核心模块，机轮部分采用单轮布局，适配小型飞行器的起飞重量区间，轮轴与两侧支撑臂通过铰接结构连接，能够在地面受冲击时产生微小转动余量，抵消部分硬着陆带来的瞬时冲击，避免支撑结构出现应力集中断裂的问题。两侧的支撑臂采用多孔位轻量化设计，在保证结构刚度的前提下尽可能削减非受力区域的材料用量，

　　降低整套机构的自重，对于对载重十分敏感的小型航模与无人机而言，每减少一克的结构重量，都能换来更充裕的有效载荷空间或者更长的续航时间。支撑臂上的预留孔位分为两类，一类是用于结构铰接的销轴安装孔，孔位公差按照小间隙配合设计，保证收放动作顺畅无卡滞，同时不会出现过大的旷量导致起降阶段轮组晃动；另一类是用于安装固定的连接孔，能够适配不同机身的安装点位，具备一定的安装适配性。收放机构的驱动端设置在支撑臂的上部，两个柱状安装位用于固定收放驱动舵机或者微型作动筒，驱动扭矩通过连杆结构传递至轮组支撑段，实现轮组的抬起与放下动作，连杆的传动比经过匹配设计，能够用较小的驱动力矩完成整个收放行程，同时在放下到位后形成机械自锁，

　　避免飞行过程中气流冲击导致起落架意外放下。在设计思路上，整套结构优先保证受力路径的合理性，从机轮接触地面开始，载荷依次通过轮轴、下部支撑臂、铰接点、上部安装座传递至机身主结构，整个传力路径没有出现应力突变的拐角结构，所有受力转折位置都设置了圆弧过渡，降低长期交变载荷下的疲劳断裂风险。安装边界方面，上部的两个安装柱间距、安装端面的平面度都按照通用小型航模的机身隔框尺寸设计，安装时只需要在机身隔框对应位置开出匹配的安装孔，使用紧固件即可完成固定，不需要对机身结构做大规模改装；收放行程的转动角度经过校核，轮组完全收起后不会与机身蒙皮、内部舵机线路产生干涉，放下后机轮的伸出量能够保证起降阶段机身腹部不会与地面发生剐蹭，

　　同时主支撑臂的前倾角度经过匹配，保证地面滑跑时的方向稳定性，避免出现拿大顶的情况。在细节设计上，支撑臂上的多个减重孔并非随意开设，每个孔的位置都经过受力仿真验证，避开了主传力路径，孔边都做了倒角处理，避免应力集中；轮组与支撑臂之间预留了刹车组件的安装空间，如果有短距起降的需求，可以在预留位置加装微型刹车结构，缩短滑跑距离。整套结构的运动部件之间都预留了合理的配合间隙，不会因为温度变化、轻微的加工误差导致收放卡滞，同时铰接位置的磨损余量也做了预留，长期使用后即使出现轻微磨损，也可以通过调整销轴的压紧量消除旷量，延长结构的使用寿命。对于航模设计、小型无人机研发的从业者而言，这套结构可以直接作为起落架模块的设计参考，根据实际的起飞重量、机身尺寸按比例缩放调整参数，不需要从零开始进行收放机构的原理验证，能够大幅缩短研发周期，同时结构的轻量化设计思路也可以为其他航空类轻量化结构设计提供参考，在保证结构强度的前提下尽可能压缩自重，提升飞行器的整体性能。
