专业录音室二分频近场监听音箱结构设计

　　在专业音频制作场景中，监听扬声器是录音棚、混音工作室、影视后期配音间里不可或缺的声学重放设备，和民用HiFi音箱追求听感染色的设计取向不同，这类设备的核心设计目标是实现无音染的平直频响输出，让音频从业者能听到录制素材最本真的状态，避免因为重放设备的频偏导致混音作品在普通播放设备上出现听感偏差。

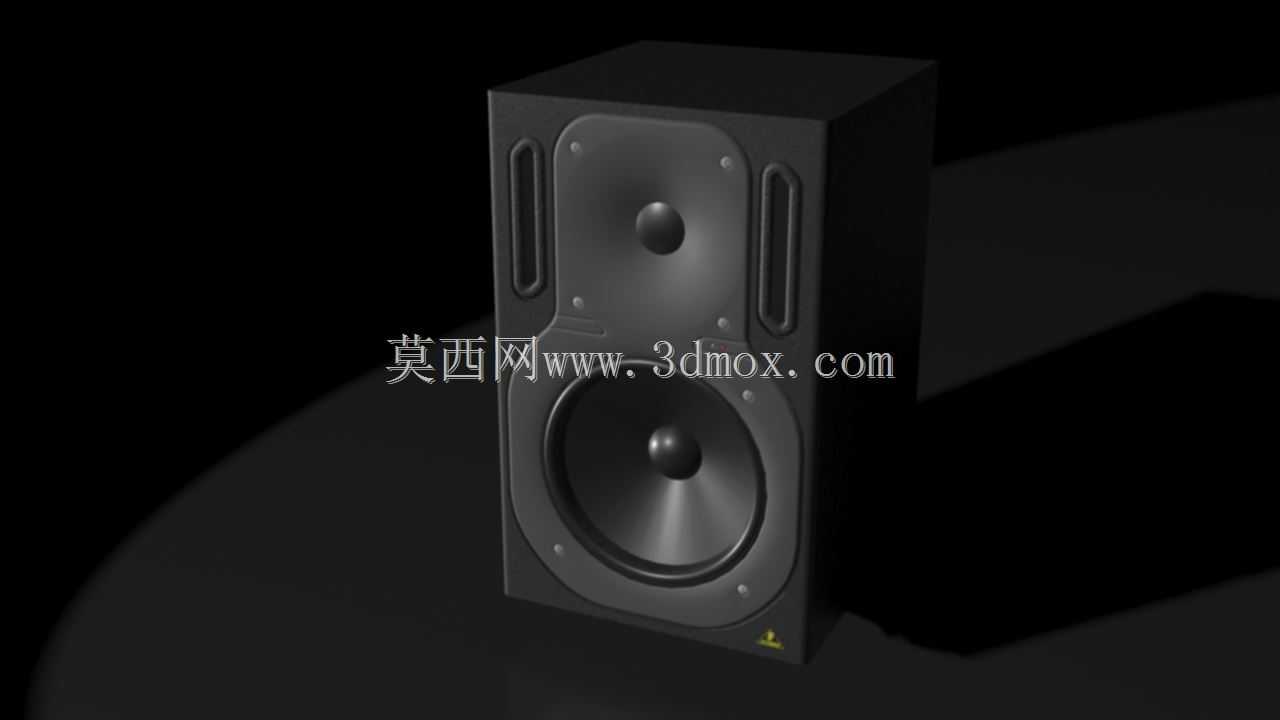

　　从结构设计层面来看，这款近场监听扬声器采用经典的二分频垂直单元布局，上方为软球顶高音单元，负责重放2kHz以上的高频频段，下方为大尺寸纸盆低音单元，覆盖低频与中低频段的重放需求，两个单元的安装平面保持齐平，尽可能减少不同频段声波到达听音位的时间差，避免相位偏移带来的结像模糊问题。箱体采用高密度中纤板材质的长方体封闭式结构设计，相比倒相式箱体，封闭式设计的低频瞬态响应更优，虽然低频下潜深度会稍受影响，但对于近场监听场景来说，精准的瞬态表现比过量的低频增益更有实际价值，能让混音师准确判断鼓点、贝斯声部的节奏精度。

　　箱体正面的单元固定区域做了内凹的沉台设计，高音单元周边预留了均匀的安装螺丝孔位，低音单元的固定法兰盘上也对称布置了紧固点位，安装时可以保证单元与箱体结合面的密封性，避免箱体内部的声波衍射从安装缝隙漏出，影响中频段的清晰度。箱体两侧设计了内凹的长条形搬运槽，方便设备在工作室内部挪动调整位置，毕竟近场监听的摆位对听感影响极大，通常需要根据桌面高度、听音位距离反复调整角度与间距，内嵌式的搬运槽不会额外增加箱体的外形尺寸，也不会破坏箱体正面的声学结构。

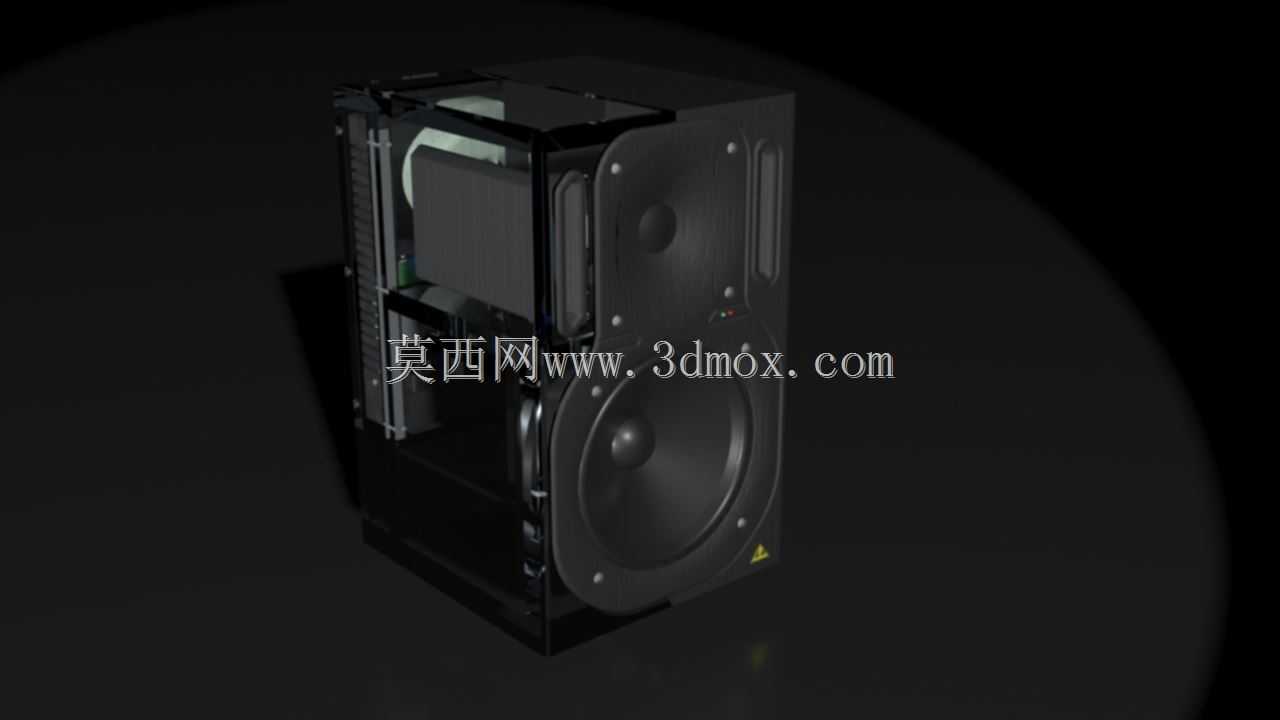

　　从安装边界来看，这款监听扬声器的外形尺寸适配标准的工作室桌面摆放需求，箱体深度控制在合理范围内，不会占用过多的桌面纵深空间，底部预留了安装支架螺丝孔位，既可以直接放置在桌面的减震垫上使用，也可以搭配专业的监听音箱支架进行吊装或者落地架设，满足不同空间的声学布置要求。箱体背部预留了功放模块与音频输入接口的安装位，这款模型还原的是有源监听音箱的结构，内置功放模块可以省去外部功放匹配的麻烦，分频电路直接集成在箱体内部的空腔中，布线时可以沿着箱体内部的加强筋走线，避免线路与单元振膜产生共振杂音。

　　在实际建模过程中，需要重点还原单元振膜的曲面弧度，高音单元的球顶曲率直接影响高频的扩散角度，设计时要保证水平方向60度范围内的频响偏差控制在2dB以内，这样在混音师小幅移动身体位置时，听到的频响不会出现明显变化。低音单元的折环采用半圆弧度的橡胶材质结构，建模时要还原折环的褶皱细节，这部分结构直接决定了低音单元的顺性，影响低频的谐振频率参数。箱体的边角做了小尺寸的倒角处理，避免直角边缘产生的声波衍射干扰正面的直达声，虽然倒角尺寸不大，但对高频段的听感提升有明显作用。

　　这类监听设备的应用场景不局限于专业录音棚，在个人音乐工作室、校园广播站、影视后期制作工位、播客录制间都有广泛的使用需求，不同场景下对监听音箱的尺寸要求不同，这款模型对应的是5寸低音单元的近场监听型号，适合10平米以内的小型工作室使用，听音距离在0.8米到1.5米之间时能获得最佳的听感。建模时还要注意箱体板材的厚度设计，前面板因为要固定两个单元，厚度要比侧板、背板更厚，避免大音量下前面板产生谐振，箱体内部可以布置加强筋结构，将箱体内部分隔成不规则的空腔，减少驻波的产生，内部粘贴的吸音棉结构虽然在外观模型上不可见，但在做结构装配设计时需要预留出吸音棉的安装空间，避免吸音棉与单元后部的磁路结构产生干涉。

　　单元的磁路结构部分，模型还原了外露的磁钢外形，高音单元的磁钢尺寸较小，低音单元的磁钢体积更大，保证低音单元有足够的驱动力实现快速的振膜启停，匹配监听设备需要的高瞬态指标。正面右下角的标识区域预留了品牌标识的安装位，建模时保持该区域的平面平整，方便后续的丝印工艺处理。整个箱体的装配采用螺丝紧固的方式，前面板单元从正面装入，背板的功放模块从背部固定，装配流程简单，后期维护时可以方便地拆卸单元或者功放模块进行检修，不需要破坏箱体的主体结构。
