非圆柱异形螺纹结构三维设计作品

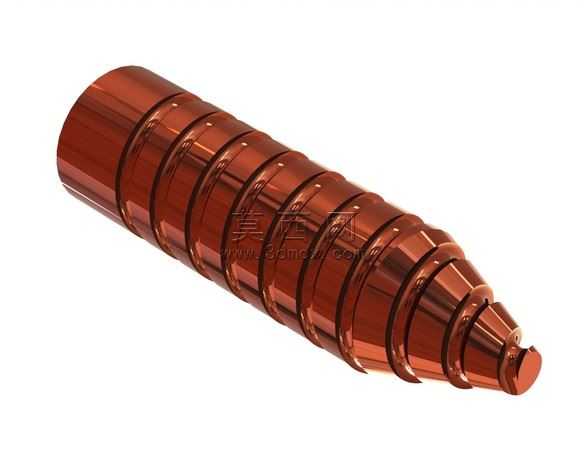

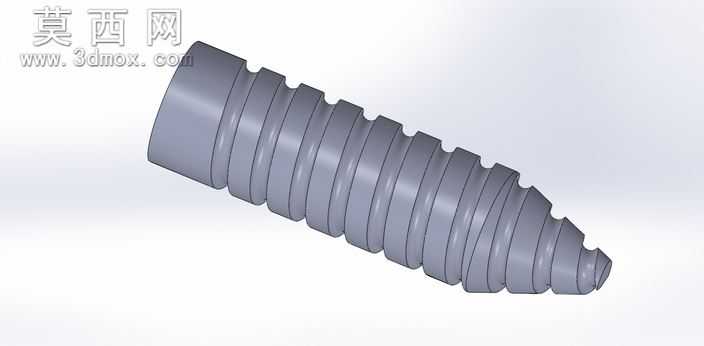

本作品为非圆柱异形螺纹结构的三维建模成果，建模阶段以参数化设计思路为核心，先完成主体非圆柱基体的轮廓草绘，针对螺纹牙型的特殊排布规律，采用螺旋线引导结合可变截面扫描的建模方式，精准还原非圆柱面上螺纹牙距渐变、牙型随曲面曲率自适应调整的结构特征，区别于常规圆柱螺纹的等半径螺旋轨迹，本模型的螺纹引导线全程贴合非圆柱基体的外表面曲率变化，每一圈螺纹的截面轮廓都经过参数约束，保证牙顶、牙底的过渡圆角均匀一致，无建模破面或几何畸变。建模过程中对螺纹首尾的收尾结构做了精细化处理，头部采用渐进式收牙设计，尾部做了平滑过渡的消牙结构，避免实际应用中出现螺纹起始端咬合卡顿、尾部应力集中的问题。材质渲染阶段选用哑光金属质感的通用机械钢材材质，调整环境光遮蔽参数与反射率，清晰呈现螺纹牙型的凹凸层次与基体的曲面轮廓，渲染视角选取斜向等轴测视角，可同时观察到非圆柱基体的锥度变化、螺纹的连续排布形态以及首尾端的结构细节。结构设计上充分考虑非圆柱螺纹的特殊应用场景，通过非圆柱面的配合实现周向防转功能，搭配螺纹结构实现轴向锁紧，双重结构特性可满足特殊工况下的紧固连接需求，建模全程保留完整参数化特征树，可根据实际使用需求调整基体直径、螺纹牙距、牙型角度、整体长度等核心参数，适配不同的装配场景，模型几何公差经过校验，螺纹配合面的形位公差符合机械设计通用标准，可直接用于后续的工程图导出、装配模拟以及3D打印验证环节。
