杜卡迪900摩托斜面轮毂连接结构

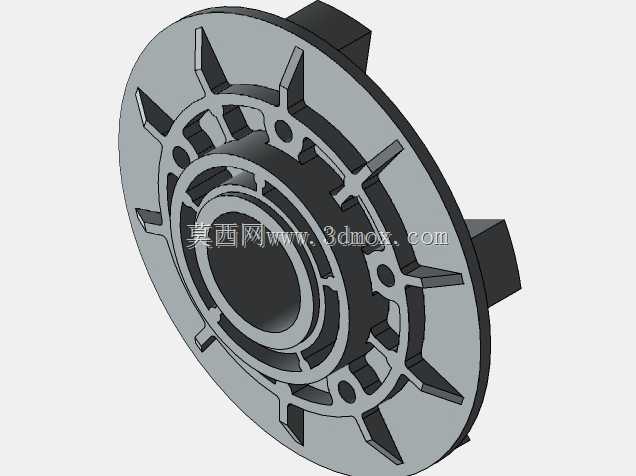

　　该结构件是大排量斜置缸体摩托后轮组与传动系统衔接的核心承载部件，日常骑行场景下需要同时传递轮端扭矩、承载车身载荷、抵消过弯时的侧向倾覆力矩，在赛道激烈驾驶工况下还要承受急加速、重刹带来的瞬时冲击载荷，设计冗余需要覆盖日常通勤到赛道竞速的全场景使用需求。从结构设计逻辑来看，整体采用盘式辐条一体化构型，中心设置阶梯式轴承安装孔位，孔位公差需要匹配对应型号的深沟球轴承与密封件配合尺寸，保证轮组转动时的同轴度，避免高速行驶出现轮组跳动、跑偏问题。外圈周向均匀分布的放射状辐条做了变截面厚度处理，靠近中心轮毂座的位置厚度更大，用来承接中心传递来的扭矩，向外延伸到轮圈连接位的位置逐渐收薄，在保证结构强度的前提下尽可能降低旋转件的簧下质量，

　　提升摩托操控响应速度。辐条之间预留的镂空槽位并非单纯为了减重，这些槽位可以在轮组高速旋转时形成导流风道，带走刹车系统工作时产生的热量，避免长距离下坡或者连续重刹时刹车组件热衰，提升制动安全性。部件外侧的三个凸台式安装位，是对应后轮刹车盘与链轮座的定位接口，安装面的平面度公差需要控制在0.05mm以内，保证刹车盘安装后不会出现偏摆，减少刹车异响与刹车片偏磨问题。从安装边界来看，中心轴承孔的轴向定位台阶高度需要匹配后轮轴的衬套长度，装配后要保证轮组在平叉上的轴向间隙控制在0.1-0.2mm之间，既不会出现轴向窜动，也不会因为间隙过小导致转动卡滞。部件背面的斜面结构是适配杜卡迪900斜置发动机布局的专属设计，

　　这个斜面可以避让后摇臂的加强筋结构与排气尾段的安装空间，避免轮组跳动到极限行程时出现部件干涉。建模过程中对所有受力拐角位置都做了R角过渡处理，避免应力集中导致的部件断裂问题，辐条与中心轮毂衔接的位置做了局部加厚，对应日常使用中最容易出现应力疲劳的区域，通过有限元受力校核可以看到，该区域在承受三倍额定冲击载荷时，应力值仍低于铝合金材质的屈服强度，满足长期使用的可靠性要求。轮圈连接位的安装孔采用等距圆周分布，孔位位置度公差需要满足装配要求，保证轮圈安装后径向跳动量控制在允许范围内，避免高速行驶时车身出现共振。这个部件的设计没有采用多余的装饰性结构，所有的构型特征都服务于功能需求，无论是辐条的截面形状、镂空槽的尺寸角度，

　　还是安装凸台的高度位置，都是在实际装配、受力分析、散热需求的基础上反复迭代确定的，既满足了大排量摩托后轮的承载传动需求，也兼顾了簧下质量控制、刹车散热、装配避让等实际使用中的细节要求，对于同类型斜置动力布局的摩托后轮连接结构设计有很强的参考价值，建模时还原的所有倒角、让位槽、定位台阶细节，都可以直接作为结构设计的参考依据，用于同类部件的改型设计或者逆向开发工作。
