复古小直径代步车行走轮结构设计

　　做代步类行走机构设计时，小直径轮组的选型和建模往往是容易被忽略的细节，很多新手做滑板车、复古迷你摩托或者折叠自行车的总装时，要么直接调用通用轮组模型，要么忽略轮胎和轮毂的配合公差，最后做干涉检查时才发现轮组和前叉、挡泥板的安装间隙出问题，甚至影响转向角度。这次做的这款小直径充气轮组，最早是给一款复古风格的电动滑板车做配套行走部件设计的，后续也适配了迷你折叠自行车、小型复古摩托的前轮选型需求。

　　从实际应用场景来看，这类小直径轮组主要面向低速短途代步设备，适用的行驶场景大多是城市平整铺装路面，也能应对小区内轻微不平整的砖面路面，不适合越野或者重载工况。轮组的核心功能是承载车身加驾乘人员的总重量，同时通过橡胶轮胎的形变过滤路面细碎颠簸，配合轮毂的刚性支撑保证行走过程的同轴度，避免轮组转动时出现偏摆导致的行驶抖动。

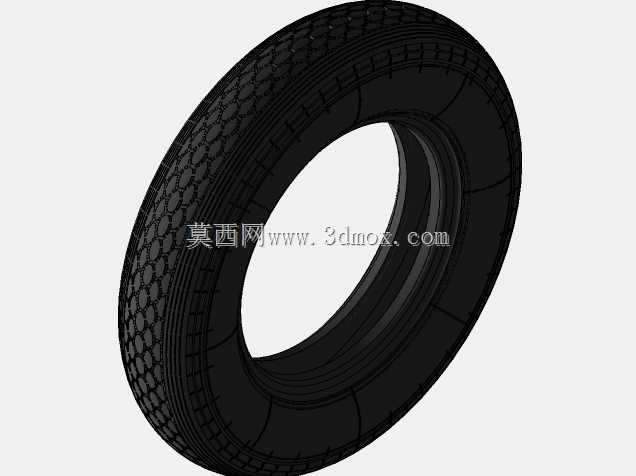

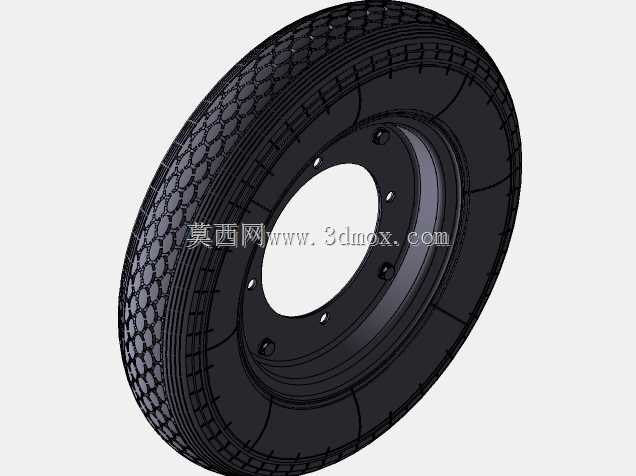

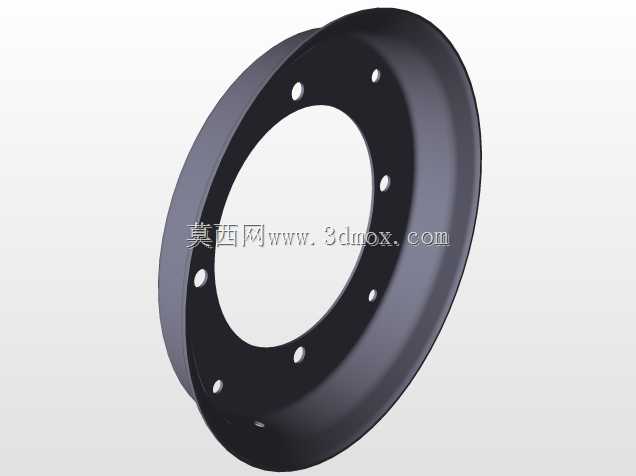

　　设计思路上没有采用一体式实心轮结构，而是拆分了外胎、轮毂两个核心部件做参数化建模。外胎部分做了细密的块状防滑花纹，花纹深度控制在1.5mm左右，既保证铺装路面的抓地力，也不会因为花纹过深增加不必要的滚动阻力；胎侧做了圆弧过渡，避免转向时胎侧和车架部件发生剐蹭。轮毂采用冲压钢板式结构，中心安装孔做了台阶定位设计，和轮轴配合的位置预留了轴承安装位，周边的固定螺栓孔做了等距分布，保证动平衡性能；轮辋部分的卡槽尺寸严格匹配轮胎的胎圈直径，装配时可以通过胎压让胎圈卡入卡槽实现密封，不需要额外做粘接处理。

　　外形尺寸方面，轮组总直径控制在200mm级别，轮胎断面宽度45mm，轮毂中心安装孔直径适配12mm标准轮轴，螺栓孔分布圆直径100mm，安装时需要预留的边界尺寸：轮组两侧和叉片的间隙不小于3mm，轮组上方和挡泥板的垂直间隙不小于10mm，避免轮胎受压形变后剐蹭挡泥板；转向时轮组最大偏转角度下，胎侧和车架前管的间隙要控制在5mm以上，防止打满方向时出现运动干涉。

　　建模过程中特意把轮胎的橡胶形变特性做了简化模拟，在装配环境里可以直接调整轮胎的受压下沉量，方便工程师在做总装设计时直接校核不同负载下的间隙是否合格。轮毂的安装面做了平面度要求，装配时和叉片的贴合面要保证平整，避免轮组安装后出现倾斜，导致行驶过程中轮组偏磨。另外轮组的转动惯量参数也做了预设，在做整车动力学仿真时可以直接调用，不需要再重新计算轮组的质量分布参数。

　　很多工程师做这类轮组设计时容易犯的错误是把轮胎当成刚性件处理，忽略实际充气后的轮胎膨胀量，导致设计的轮辋卡槽尺寸不合适，要么装胎困难，要么充气后胎圈卡不紧出现漏气；还有的会把轮毂的螺栓孔位置做的随意分布，最后做动平衡时需要额外加很多配重块，影响轮组的高速转动稳定性。这个模型在设计时就把这些工艺和装配的细节考虑进去，所有配合尺寸都留了合理的公差范围，不管是做3D打印样件验证，还是开模做量产件，都可以直接作为结构参考，不需要再做大幅度的尺寸调整。
