单速自行车前链条张紧调节结构设计

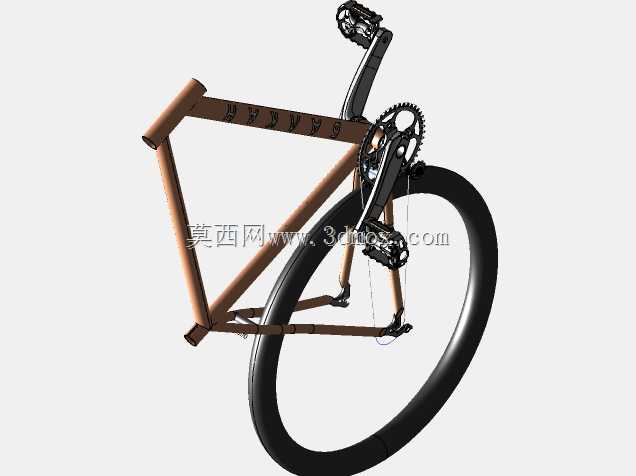

　　日常通勤用单速自行车、复古死飞车型以及场地自行车的传动系统中，链条张紧度的保持直接影响传动效率与骑行安全，传统单速车多依靠后轮轴的水平滑槽调整轴距来张紧链条，一旦后轮受外力出现位移、或者链条长期使用出现拉伸磨损，很容易出现链条跳齿、脱落甚至卡滞的问题，尤其是在颠簸路面骑行或者突然发力踩踏时，链条松脱带来的传动失效会直接影响骑行稳定性，甚至引发安全事故。这款前链条张紧结构，就是针对单速齿轮与轮毂齿轮传动系统设计的外置张紧部件，不需要改动原车的后轴安装结构，直接布置在牙盘附近的车架前三角区域，适配采用标准圆管车架的单速车型，安装时不需要对车架进行焊接或者打孔改造，可直接通过适配夹环固定在车架下管与五通附近的连接位置，

　　安装边界避开了牙盘转动的最大外径范围，也不会与脚踏转动轨迹、前轮转向极限位置产生干涉。从结构设计逻辑来看，这款张紧器采用了摆臂式张紧结构，张紧导轮直接压合在链条的松弛侧，依靠内置的弹性复位结构提供持续的张紧压力，能够自动补偿链条使用过程中产生的拉伸量，不需要用户频繁调整后轮位置来维持链条张紧度。导轮的齿形完全匹配单速自行车链条的节距参数，啮合过程中不会出现卡链、咬链的问题，导轮内部采用低阻力转动结构，转动过程中的摩擦损耗极低，不会额外增加骑行时的传动阻力。整个张紧结构的外形轮廓做了收边处理，所有外露的棱角都做了圆弧过渡，避免骑行过程中裤腿被结构件勾挂，同时结构件的厚度设计充分考虑了户外使用的强度需求，在承受链条拉力、

　　路面颠簸带来的冲击载荷时，不会出现结构变形或者断裂的问题。在实际应用场景中，这款张紧结构除了适配日常通勤的单速自行车外，也可以用于改装后的单速山地车、场地表演用小轮车，这类车型在使用过程中链条承受的冲击载荷更大，传统的轴距调整方式很难持续维持合适的张紧度，外置张紧器可以持续提供稳定的张紧力，保证大力度踩踏、跳跃落地时链条不会脱离链轮。设计过程中，工程师充分考虑了不同品牌单速车的车架尺寸差异，张紧器的安装夹环做了可调式设计，可以适配不同管径的车架圆管，摆臂的初始张紧力也可以根据使用需求进行微调，适配不同拉伸程度的链条，同时张紧导轮的位置也可以根据牙盘的尺寸进行小范围调整，兼容不同齿数的单速牙盘，

　　不需要额外更换配件就能适配多数常规单速车型。从安装尺寸来看，整个张紧结构安装完成后，突出车架的最大距离控制在合理范围内，不会超出车把的转向宽度，也不会影响车辆的停放，结构重量控制在较低水平，不会给整车增加过多的负重。在结构细节处理上，张紧器的所有转动配合位置都设计了防尘结构，能够阻挡骑行过程中带入的泥沙、灰尘进入转动副，延长结构的使用寿命，外露的紧固件都采用了防松设计，长期在颠簸路面使用也不会出现紧固件松动脱落的问题。不同于后拨式的张紧结构，这款前置张紧器布置在牙盘附近，链条的张紧力直接作用在牙盘啮合位置，能够更直接地消除链条与牙盘啮合间隙，踩踏时的传动响应更直接，不会出现踩踏虚位，对于追求传动直接感的单速车用户来说，这种结构既保留了单速传动的直接感，又解决了单速车容易掉链的痛点。在实际测试过程中，这款张紧结构可以适配节距为12.7mm的标准单速自行车链条，张紧行程可以覆盖链条从全新状态到磨损拉长3%的整个使用周期，在整个磨损周期内都可以维持合适的张紧度，不需要人工频繁调整，大幅降低了单速车的日常维护频率。
