小型龙门式数控雕刻加工设备结构设计

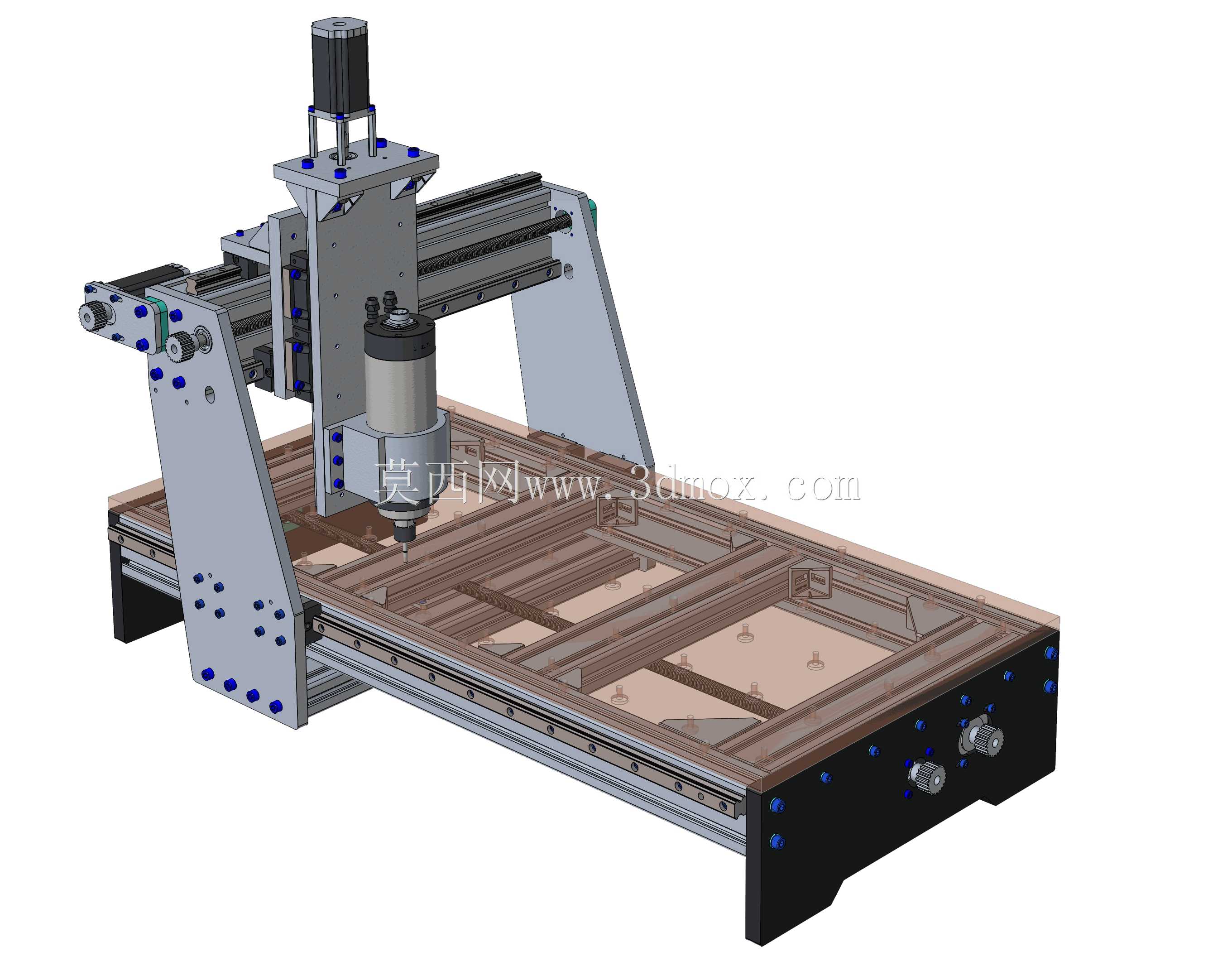

　　这款小型龙门移动式数控加工设备，主要面向个人加工工坊、小型定制加工场景设计，可覆盖非金属板材、软质金属的平面雕刻、铣削、切槽、钻孔等加工需求，适合打样制作、小批量定制零件生产、文创产品雕刻加工等场景，相比大型工业机床占地更小，部署灵活，对车间场地承重、供电配套的要求更低，普通民用三相甚至适配改造后的单相供电环境即可部署使用。设备整体采用龙门动梁式结构布局，加工台面固定在底部机架上，X轴传动组件沿台面两侧纵向布置，Y轴横梁搭载主轴组件沿X轴滑座做横向移动，Z轴主轴滑台沿Y轴横梁做垂直进给运动，这种布局的优势在于运动部件重量控制均衡，高速进给时的惯性冲击更小，加工过程中整机的稳定性更容易保证，固定台面的设计也方便用户加装夹具、

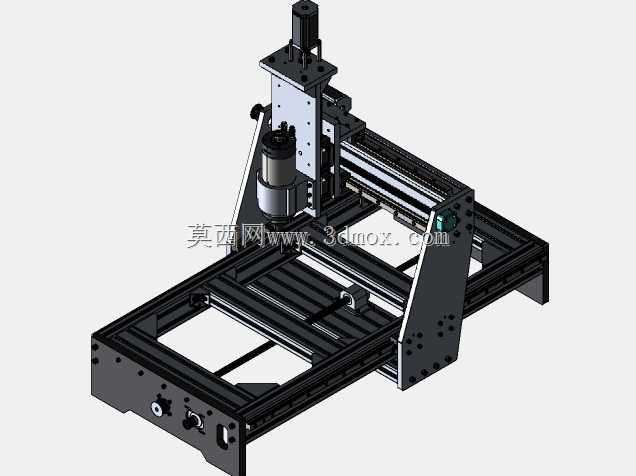

　　真空吸附台等辅助工装，适配不同类型的工件装夹需求。从结构设计细节来看，机架主体采用铝型材搭配加厚钢板拼接组成，两侧的X轴支撑立板做了加厚处理，安装导轨的结合面经过精密铣削加工，保证导轨安装的直线度与平行度，避免因机架变形导致的导轨卡滞、加工精度超差问题。传动部分采用精密滚珠丝杠搭配线性导轨的组合，X、Y、Z三个进给轴均配置闭环步进电机，可有效避免高速进给时的丢步问题，保证进给定位精度。主轴部分采用水冷高速电主轴，相比风冷主轴运行噪音更低，长时间高负载加工时的转速稳定性更好，可适配不同直径的铣刀、雕刻刀，满足不同材质的加工参数需求。设备的走线全部采用拖链内置布置，避免运动过程中线缆拉扯、磨损，提升长期运行的可靠性，

　　底部机架预留了电控系统安装空间，驱动器、电源、控制板均可集成安装在机架内部，整体外观整洁，外接线路更少。从安装边界尺寸来看，设备的加工行程覆盖800mm×380mm×170mm的空间范围，可满足常规尺寸板材、小型结构件的加工需求，整机外部轮廓尺寸控制紧凑，不需要预留过大的操作维护空间，日常维护时只需定期检查导轨润滑情况、丝杠预紧间隙、主轴冷却水循环状态即可，维护门槛较低，适合非专业设备维护人员的个人用户使用。在设计过程中，充分考虑了DIY用户的组装调试便利性，所有连接孔位均做了标准化设计，零件加工公差控制合理，用户按照装配流程即可完成整机组装，不需要额外做大量的二次修配工作，运动轴的限位开关安装位、原点传感器安装位均做了预留，

　　用户可根据自身需求选配对应的检测元件，实现回原点、软限位保护等功能。设备的台面采用标准T型槽设计，可快速装夹压板、夹具，固定不同形状的加工工件，也可根据加工需求更换为真空吸附台面，提升板材类工件的装夹效率。主轴的安装夹头采用标准ER系列规格，刀具更换便捷，市面上常规的数控雕刻刀具均可直接适配，不需要定制特殊规格的耗材，降低了后期使用成本。整体结构设计兼顾了刚性与轻量化要求，在保证加工过程中结构不产生共振、形变的前提下，尽可能控制了整机重量，方便设备的搬运与位置调整，适合小型加工场所灵活部署的需求。
