激光雕刻机Z轴进给升降模组结构

　　这套Z轴进给机构常见于桌面型激光雕刻设备，核心任务是带动激光头沿竖直方向完成焦距微调与工位升降，直接决定光斑聚焦质量与不同厚度工件的加工适配能力。实际产线或工作室场景中，非金属薄板打标、竹木片刻字、塑胶外壳标识、薄皮革裁切都会用到这类竖直进给单元；当材料厚度变化或更换不同焦距透镜时，机构需要以小步距稳定移动，避免激光头磕碰工件，同时保证焦点落在材料表面设定位置。

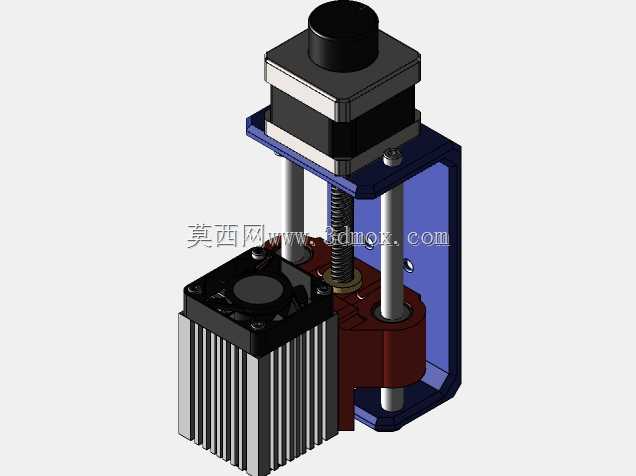

　　结构上，模组采用侧立板式承载框架，蓝色折弯立板构成主要安装基准，上部固定步进电机，电机输出端通过联轴器连接竖直丝杆，丝杆螺母与下方红色滑移座相连，从而把旋转运动转化为直线升降。两根平行光轴布置在丝杆两侧，为滑移座提供导向并约束偏转，这种双导杆加单丝杆的组合在小负载Z轴里非常普遍，导向刚性足够、装配难度低，也便于控制整体体积。下部黑色带鳍片部件为激光发生与散热集成模块，鳍片增大换热面积，配合端面风扇可快速带走激光工作产生的热量，减少温漂对输出功率和焦距稳定性的影响。

　　从设计思路看，该机构优先保证竖直运动的同轴度与导向平行度。电机安装面、丝杆支撑位、导杆固定孔需要在同一立板上一次装夹加工或通过定位特征控制位置度，否则丝杆转动时会产生附加径向力，造成螺母磨损加快、升降卡顿或步进丢步。滑移座与导杆之间通常使用直线轴承或自润滑衬套，孔距与立板导杆孔距必须一致；若平行度偏差过大，运动阻力会随位置变化明显增大。丝杆端部支撑要限制轴向窜动，同时允许微量径向对中误差，降低装配应力。

　　安装边界方面，整体呈窄长立式布局，宽度方向主要由散热模块和立板决定，深度方向需预留电机尾部、联轴器及滑移座行程空间。竖直方向的有效行程取决于丝杆可用螺纹长度与滑移座上下极限位置，设计时要在硬件上设置机械限位或在控制中划定软限位，防止螺母超程脱出、激光头撞击工作台。上端步进电机的接线、下端激光模块的供电与控制线都应在运动包络之外走线，避免升降过程中拉扯磨损；若拖链空间不足，可使用高柔性短线并在固定端预留弯折半径。

　　选型与校核时，负载不仅包含激光模块自重，还要计入加速惯性、电缆拖拽阻力和导向件摩擦。步进电机需结合丝杆导程计算所需保持转矩，导程越小分辨率越高但升降速度越低，适合频繁小幅对焦；导程加大则空程移动更快，但微调精度会下降。丝杆直径与导杆直径需根据悬伸长度校核挠度，尤其当激光头伸至下位时，导向间距缩小会放大悬臂晃动，直接表现为刻线边缘发虚或深浅不均。

　　散热模块的布置同样影响结构稳定性。激光元件工作温度升高会使壳体产生热膨胀，若安装面约束不当，热变形可能推动光轴微量偏移，长期循环后影响重复定位。将散热鳍片沿竖直方向布置，有利于空气自然对流，风扇风向应与鳍片通道一致，避免热风在立板内侧回流。立板上的开孔和减重槽不能破坏电机安装区与导杆固定区的刚性，孔边距过小会在锁紧螺钉时造成局部变形。

　　装配流程上，一般先将导杆压入或锁固于立板，再装入丝杆与电机，手动旋转联轴器确认全行程无卡滞，随后装配滑移座并调整螺母同轴度。通电前应低速点动，观察电流是否平稳、有无异常噪声；若某一段阻力突增，多为导杆平行度、丝杆弯曲或螺母座偏斜所致。整机集成时，该Z轴模组还需与XY运动平台的工作面保持垂直，否则激光头在不同高度会产生水平偏移，加工幅面越大，焦距变化带来的位置误差越明显。

　　对于结构设计人员，这类模型的价值在于把驱动、传动、导向、散热和执行元件压缩在有限空间内，同时保留装配调整余量；对于设备选型人员，则可据此评估行程、负载、安装孔位与外部轮廓是否满足既有工作台改造需求。细节上，螺钉规格、轴承厚度、电机法兰尺寸、散热块宽度和滑移座厚度共同决定了最小安装包络，任何一项超差都可能导致与外罩、工件夹具或拖链干涉。
