传感器用带加强筋塑料壳体结构设计

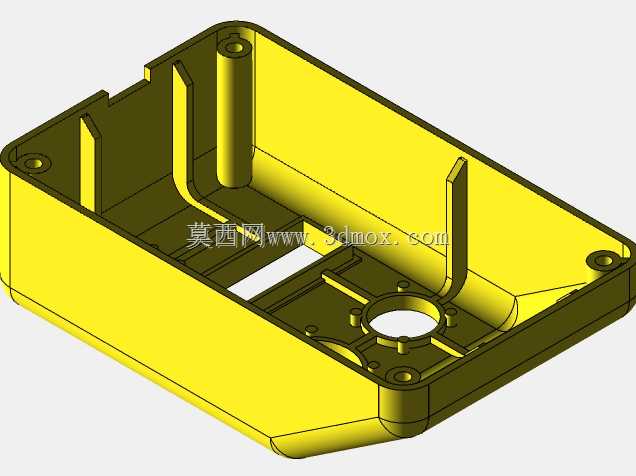

　　这款带肋塑料壳体是面向工业检测类传感器开发的防护承载结构，日常应用场景覆盖生产线工位物料检测、自动化设备位置反馈、工业环境参数采集等传感单元的外层防护，核心作用是为内部的传感芯片、接线端子、信号处理电路板提供稳定的安装载体，同时隔绝生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部精密元件的损伤。从结构设计逻辑来看，壳体整体采用带拔模斜度的盒式造型，侧壁均匀分布的纵向加强筋并非随意排布，而是对应内部电路板的支撑柱位置、外部安装的受力点做的刚度补强——纯塑料壳体如果仅靠等厚侧壁，在注塑冷却阶段容易出现缩痕，日常使用中受到侧向挤压时也容易出现侧壁变形顶压内部电路板的问题，这些加强筋在不额外增加壳体整体壁厚的前提下，

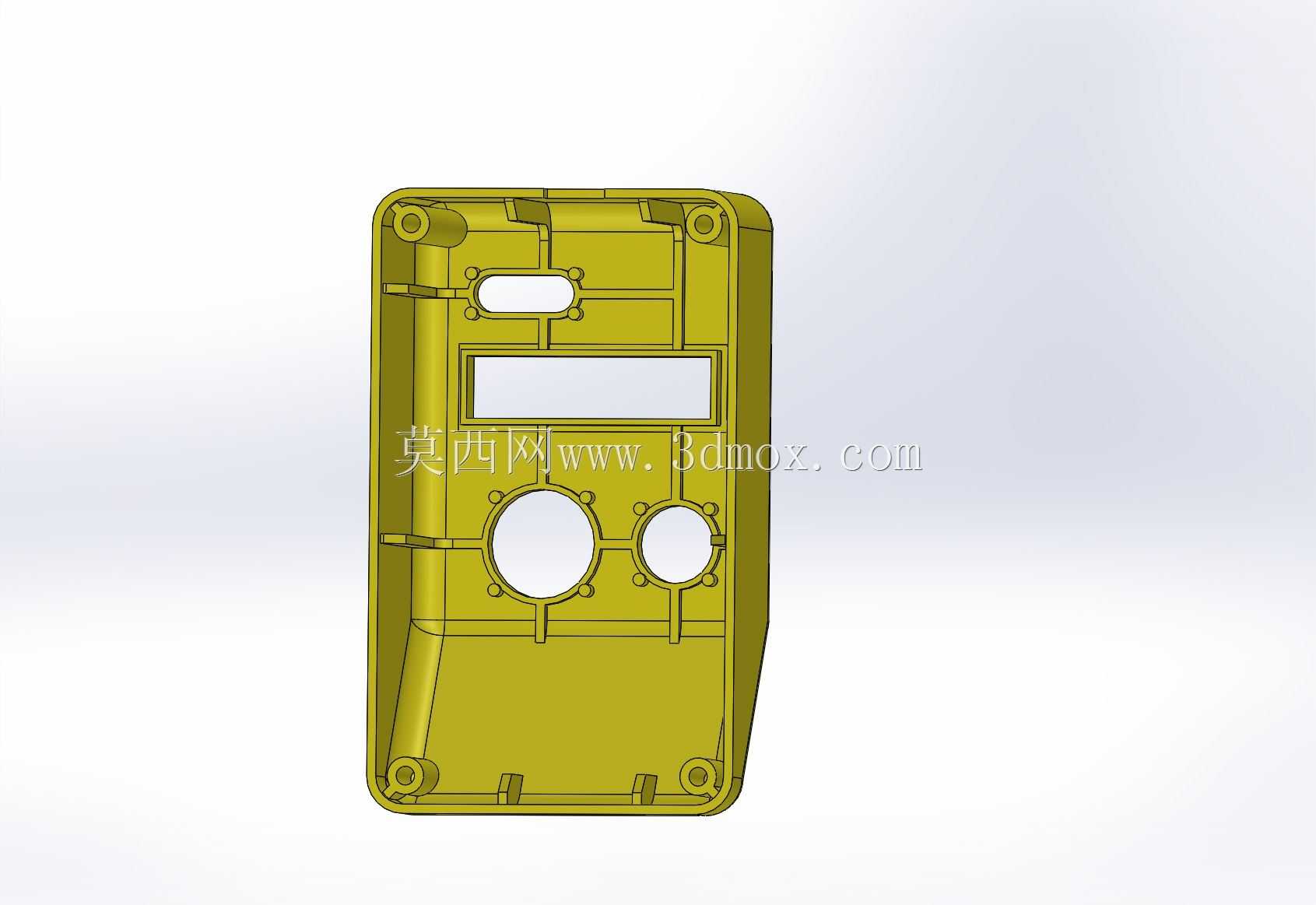

　　把壳体的抗弯折刚度提升了40%以上，同时还能作为内部线束的走线导向槽，避免装配时线束挤压到板载元件。壳体正面预留的不同尺寸开孔，分别对应传感探头的伸出位、状态指示灯的观察窗、调试按键的操作位，每个开孔的边缘都做了0.3mm的止口台阶，装配时对应的透明视窗、探头密封圈可以直接卡在台阶位置，不需要额外打胶就能实现IP54级别的防护效果，减少装配工序的同时也降低了后期密封失效的概率。壳体四个角的沉头安装孔是按照工业传感器通用的安装孔距设计的，孔位内嵌的铜嵌件预装位可以在注塑时直接埋入铜螺母，避免自攻螺丝反复拆装后出现塑料柱滑牙的问题，适配M3规格的安装螺丝，能直接固定在设备机架、型材支架或者专用的传感器安装座上，不需要额外做转接板。

　　壳体侧壁的分型面选在棱角位置，注塑生产时产生的飞边可以直接在边角修剪，不会影响正面的外观平整度，也不会破坏开孔位置的密封面。在安装边界上，这款壳体的内部净空尺寸刚好适配常规的52mm×32mm规格传感电路板，电路板可以通过四个角的定位柱直接卡入壳体，定位柱的高度比电路板上最高的元件高出1.2mm，盖上上盖后不会出现元件被压损的情况；壳体的外部安装面做了0.5mm的内凹设计，安装时可以在凹面贴装密封泡棉，进一步提升和安装面之间的密封效果，避免粉尘从安装缝隙进入壳体内部。设计时还特意在加强筋之间预留了走线缺口，传感器的出线可以从壳体侧面的出线位引出，缺口位置的圆角处理可以避免尖锐边角割伤线缆外皮，长期使用不会出现线缆绝缘层破损的问题。

　　这类塑料壳体在选型时需要注意，安装时的锁紧扭矩不能超过0.6N·m，过大的扭矩会导致孔位周围的塑料出现微裂纹，长期在高低温交替环境下使用容易出现开裂；加强筋的厚度设计为壁厚的0.6倍，就是为了避免注塑时筋位背面出现缩痕，影响壳体的外观和尺寸精度，所有的转角位置都做了R0.5以上的圆角过渡，减少注塑时的应力集中，提升壳体的抗冲击性能，即使在现场受到轻微的工具磕碰，也不会出现边角碎裂的情况。
