桌面级FDM熔融沉积成型3D打印机结构

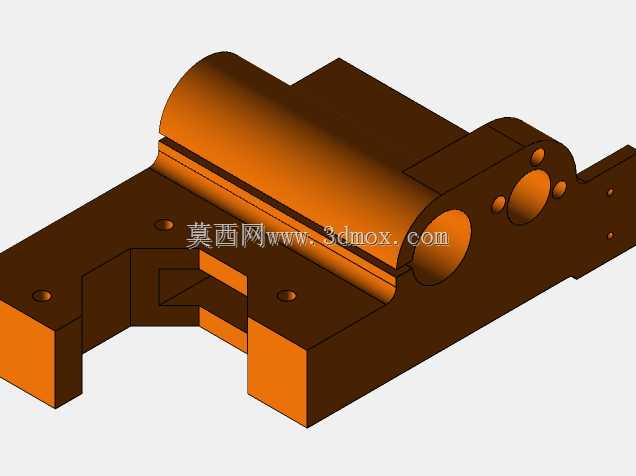

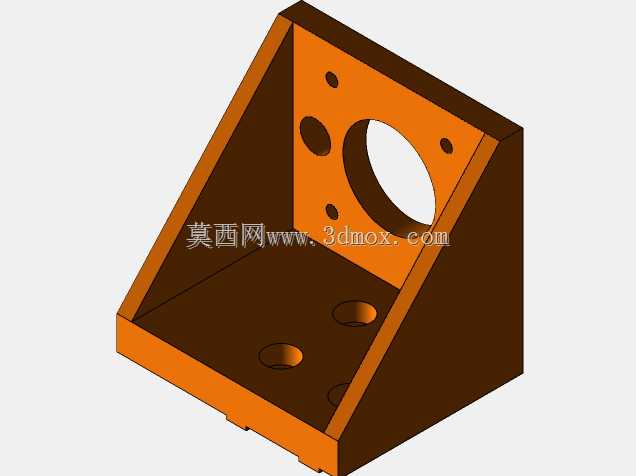

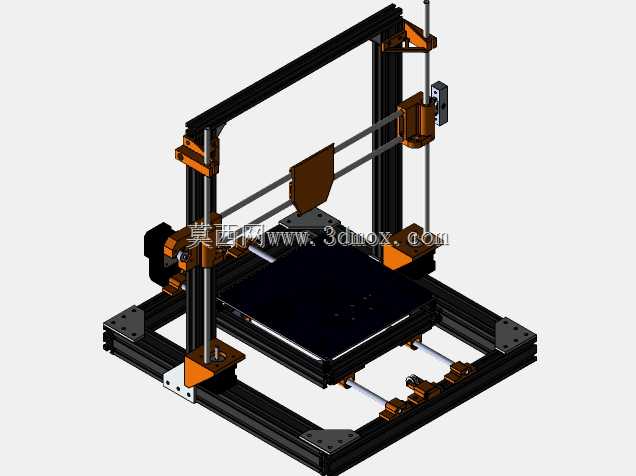

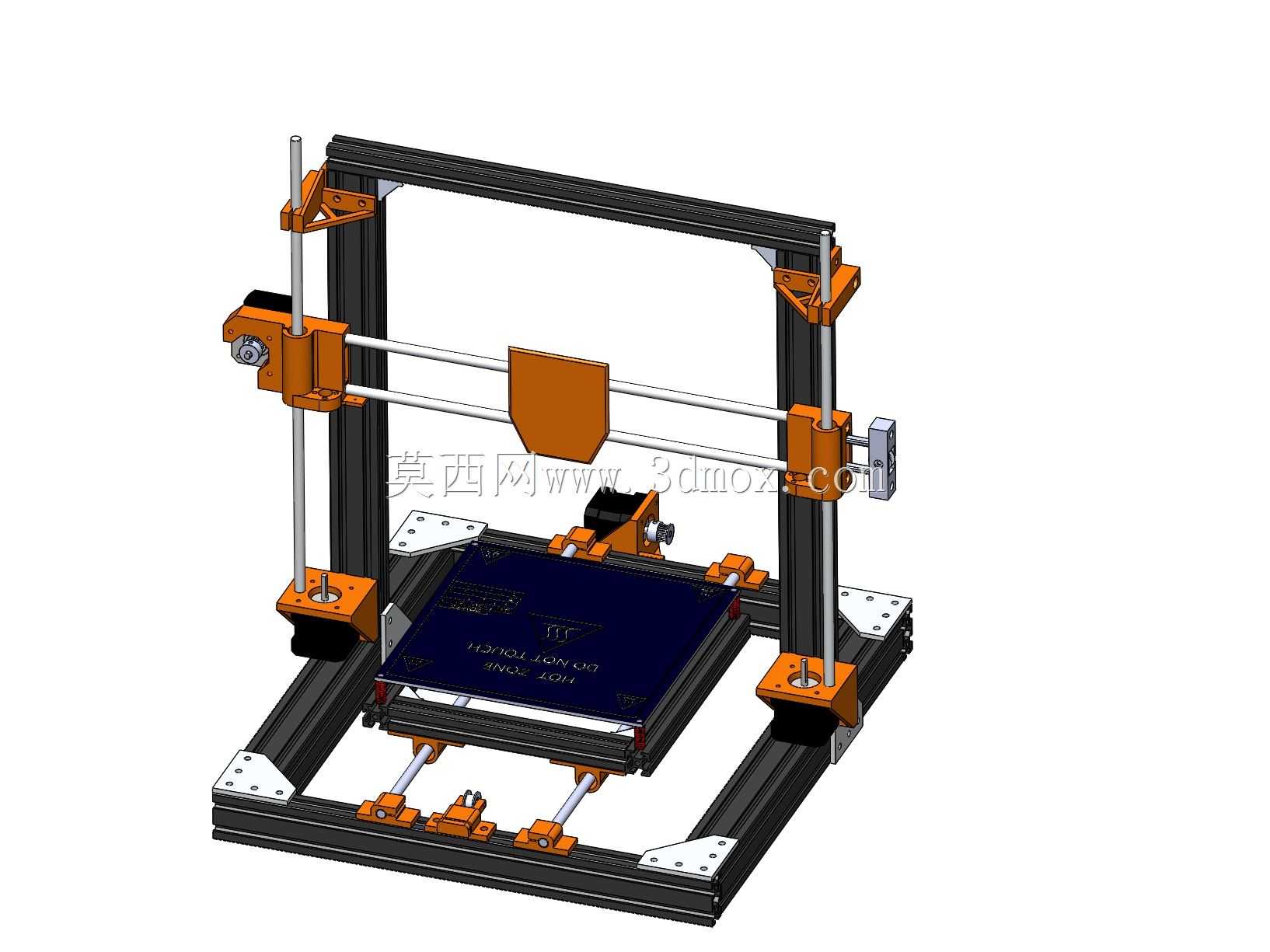

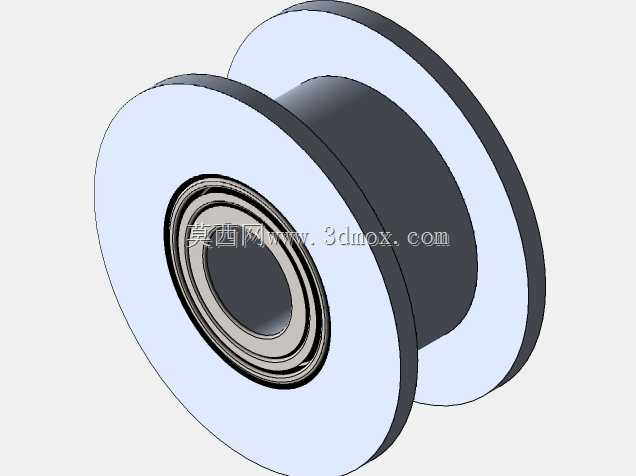

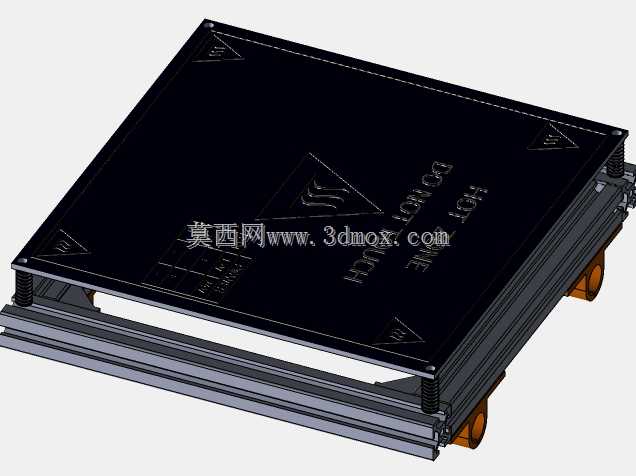

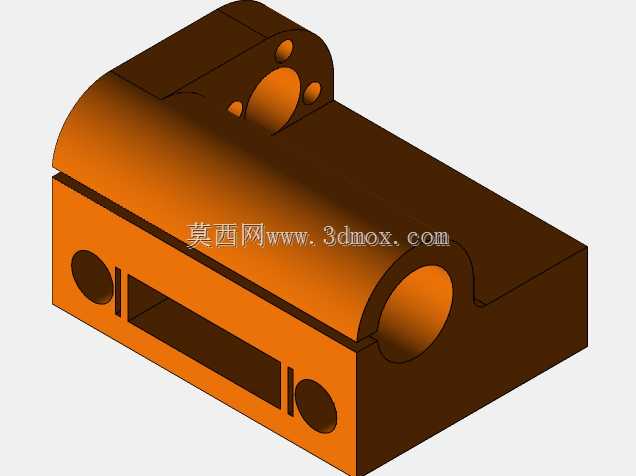

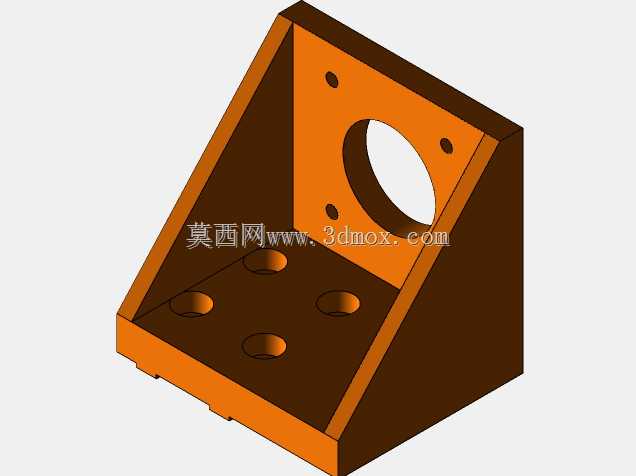

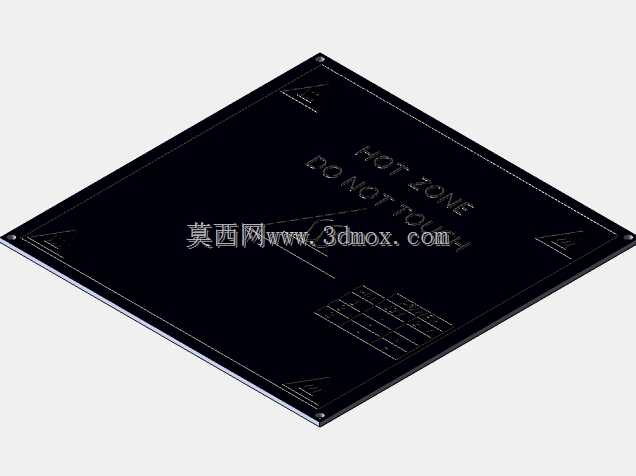

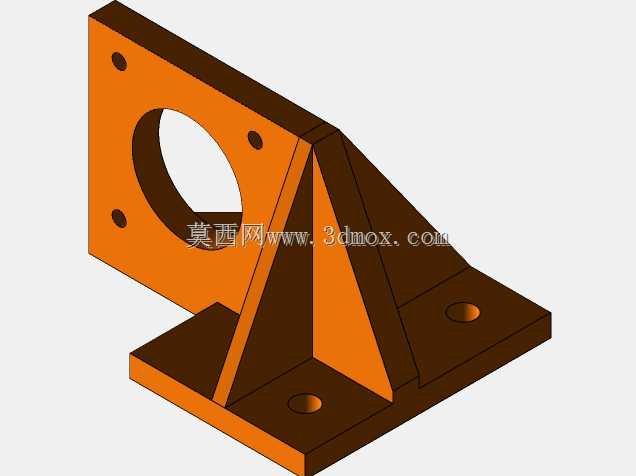

这款桌面级熔融沉积成型设备的结构设计，核心围绕小批量原型制作、创客空间零件打样、教学实训场景的实际使用需求展开，日常可完成PLA、ABS等常见热塑性耗材的成型作业，能满足结构验证件、定制化小零件、教学演示模型的制作需求，无需依赖外部加工供应链，即可快速完成从数字模型到实体零件的转化。整机框架采用标准工业铝型材搭建，型材槽口可兼容通用T型螺栓、滑块螺母等标准紧固件，安装过程无需复杂焊接工序，所有连接点位均可通过标准工具完成拆装调整，后期维护更换零件时无需破坏主体结构，框架的四个垂直立柱与底部、顶部的横向型材通过角件加固，可抵消运动部件高速移动时产生的框架形变，保证长时间运行的结构稳定性。运动系统采用经典的笛卡尔坐标布局，X轴负责打印头的横向移动，采用双光轴搭配直线轴承的导向结构，配合同步带传动实现精准的往复位移，打印头组件集成加热块、喉管、散热风道与挤出机构，可稳定将耗材熔融后按照路径挤出；Y轴负责成型平台的纵向移动，同样采用光轴导向搭配同步带传动，平台下方设置多点调平结构，可调整平台平面度，保证首层耗材的附着效果；Z轴采用双丝杆搭配垂直光轴的导向结构，负责带动X轴组件完成垂直方向的层厚进给，丝杆的导程参数匹配常用层厚设置，可保证每层进给的精度稳定，避免层纹不均的问题。设备的安装边界适配常规桌面放置需求，底部框架的支撑脚预留了防滑减震垫的安装位，放置在普通工作台面即可运行，无需额外做地基固定；电气元件的安装位均在框架内侧预留了走线槽空间，所有线缆可沿型材槽口排布，避免运动过程中出现线缆拖拽、干涉的问题；成型平台的有效打印区域覆盖日常绝大多数小型零件的制作尺寸，平台表面可搭配柔性磁吸面板，打印完成后可直接取下零件，减少撬取零件对平台的损伤。设计过程中充分考虑了零件的通用性，所有运动部件的连接座、电机固定座均采用标准化安装孔位，后期可根据使用需求更换不同扭矩的步进电机、不同规格的挤出头，甚至拓展自动调平传感器、断料检测模块等附加功能，无需对主体框架做大规模修改。整机的运动行程限位通过安装在各轴端点的光电限位开关实现，可在开机复位时准确找到坐标原点，避免运动超程造成的部件碰撞，各轴的传动张紧结构均设置了外露的调节位，日常维护时可快速调整同步带张紧度，补偿长期运行产生的传动间隙，保证成型精度的长期稳定。
