1/2英寸手动弯管器三维结构设计

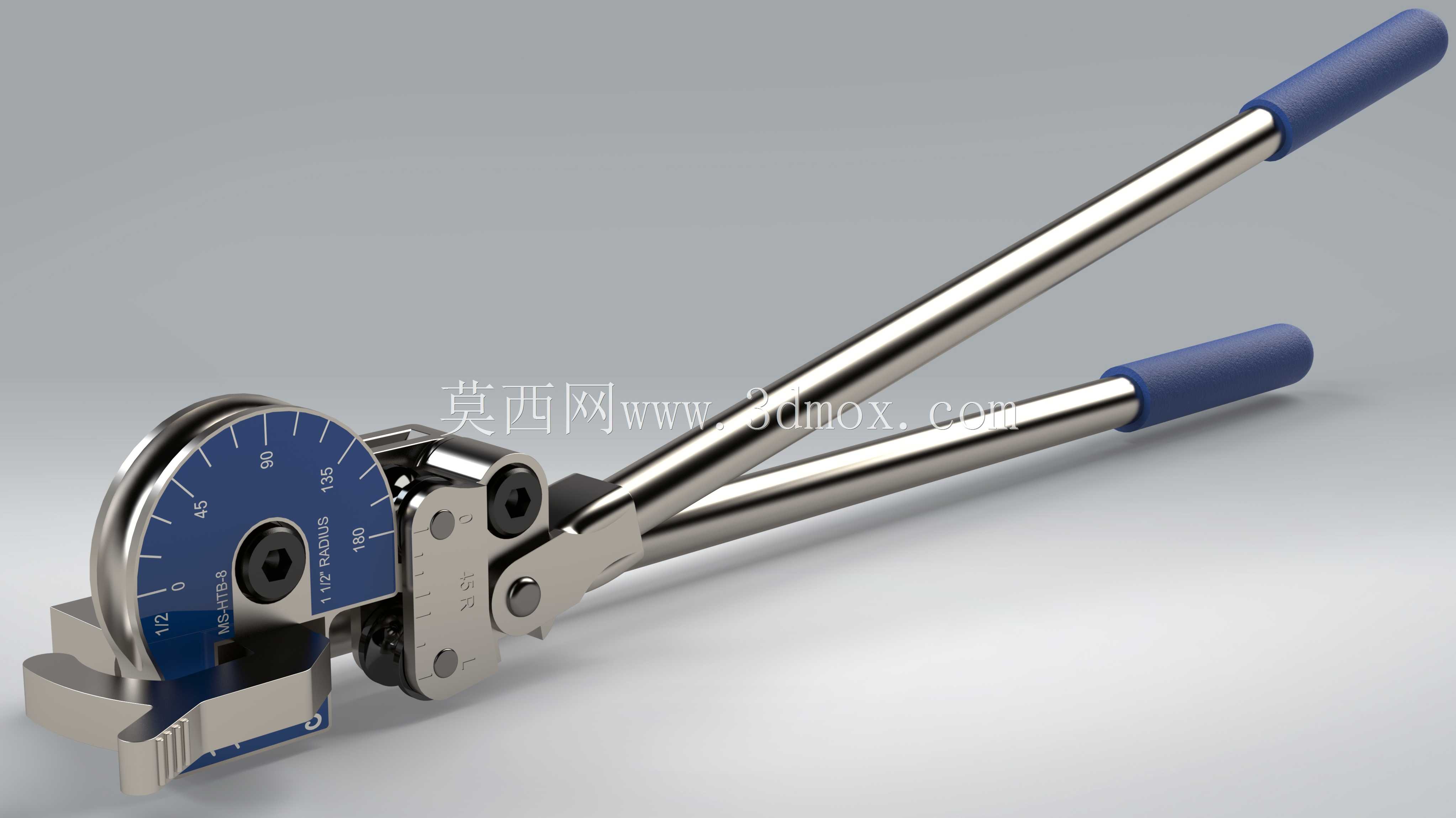

　　这款手动弯管器主要面向小规格金属管路的现场冷弯作业，在制冷管路安装、小型液压系统布管、卫浴五金安装、设备气路改造这类场景中应用十分广泛，尤其适合空间受限、无法携带大型电动弯管设备的现场施工场景，能够避免管路弯折处出现瘪管、褶皱、开裂等常见问题，保障管路通径一致性，减少管路介质输送的阻力损失。从结构设计来看，这款弯管器采用双长力臂杠杆结构，力臂末端包裹防滑绝缘握套，操作人员施加较小的握力即可通过杠杆放大获得足够的弯管力矩，无需额外外接动力源，单人即可完成全部弯管操作。核心弯管模盘带有清晰的角度刻度标识，刻度覆盖0到180度常用弯管角度区间，操作人员可直接通过刻度盘读取当前弯折角度，无需额外借助角度量具，一次操作即可达到目标弯折角度，

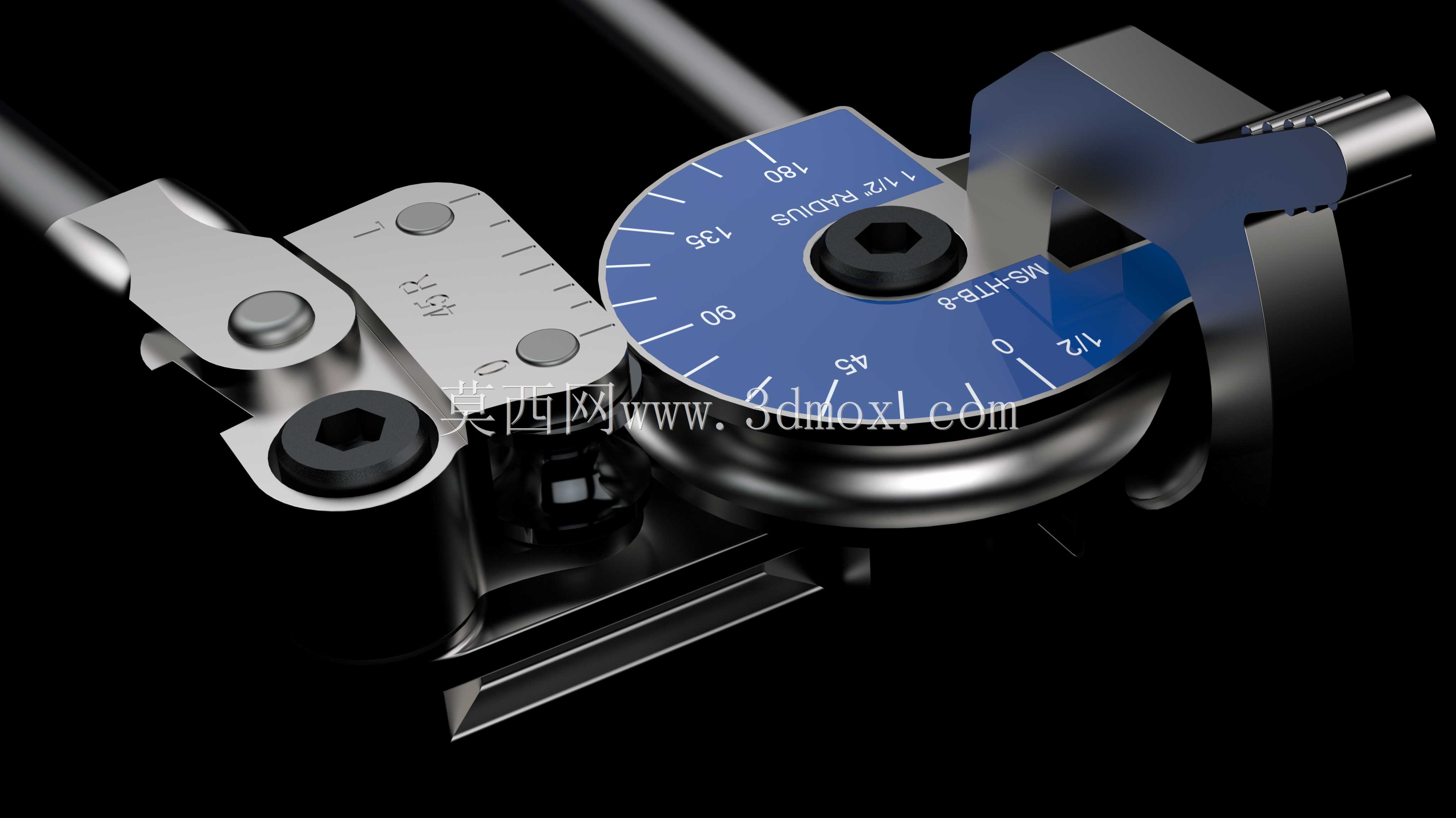

　　减少反复调整的工作量。模盘的成型槽严格匹配1/2英寸外径管路的圆弧轮廓，弯折过程中管路外壁与模槽完全贴合，受力均匀分布在弯折段整个圆弧面上，从根源上避免局部应力集中导致的管路变形。定管挡块与模盘的配合间隙经过精准设计，既能够牢牢卡住管路避免弯折过程中管路窜动移位，又不会夹伤管路外壁的镀层或氧化层，保障加工后管路的外观完整性。从安装与操作边界来看，这款弯管器无需固定安装在工作台面，操作人员可手持作业，力臂展开后总长度适配成年人手臂操作范围，弯折作业时所需的操作空间仅需覆盖力臂转动范围即可，在狭小的设备夹层、墙面沟槽内也能顺利完成弯管操作。弯管作业时，仅需将待加工管路插入模盘与挡块之间的定位槽，确认管路伸出长度符合弯折段尺寸要求后，

　　双手握持两个握套匀速施力转动活动力臂，即可带动模盘转动完成管路弯折，当刻度盘指针指向目标角度时即可停止施力，松开力臂后即可取出成型的弯管。设计过程中充分考虑了手动工具的耐用性要求，所有受力铰接点均采用耐磨销轴连接，模盘与挡块采用高强度合金钢材加工，表面经过硬化处理，长期反复使用也不会出现模槽磨损、铰接点松旷的问题，能够稳定保障弯管精度。握套采用防滑橡塑材质，即使手上沾有油污或水渍也能牢固握持，避免操作过程中打滑脱手造成安全隐患。不同于大型液压弯管设备，这款手动弯管器整体重量轻便，操作人员可随身携带至各个作业点位，无需提前进行设备调试、接电接油等准备工作，拿取即可使用，对于小批量、多点位的管路加工作业而言，作业效率远高于大型设备。

　　在管路弯折半径的设计上，这款弯管器匹配1 1/2英寸的固定弯曲半径，适配1/2英寸管路的标准弯折要求，弯折后的管路圆弧过渡平滑，不会出现急弯导致的管路通径缩小，能够满足气路、油路、水路等不同介质输送管路的加工要求，广泛适配铜管、薄壁钢管、铝管等常见小规格金属管材的弯折加工。结构上没有复杂的传动部件，日常维护仅需定期在铰接点涂抹少量润滑脂即可，无需复杂的保养流程，使用寿命长，故障率极低，是现场管路施工、设备维修、五金安装等场景下十分实用的手动加工工具。
