XT90公插头电气连接部件结构设计

　　XT90公插头作为大电流电气连接场景下的常用接插部件，常被应用在动力锂电池组输出端、航模动力系统供电回路、大功率移动储能设备外接端口、电动特种车辆动力接驳节点等需要承载持续大电流传输的工况中，这类场景对连接部件的接触可靠性、载流稳定性、抗插拔磨损能力都有明确的工程要求，一旦接插部位出现接触电阻过大、松脱错位等问题，轻则引发供电回路压降过大导致设备动力不足，重则造成局部过热引发安全隐患，因此该类接插件的结构设计需要围绕载流、固定、防呆、耐磨损几个核心维度展开。从结构设计逻辑来看，这款XT90公插头采用一体化绝缘外壳搭配内嵌式导电插芯的布局，外壳选用耐温阻燃的工程塑料材质，整体做了棱角导圆处理，

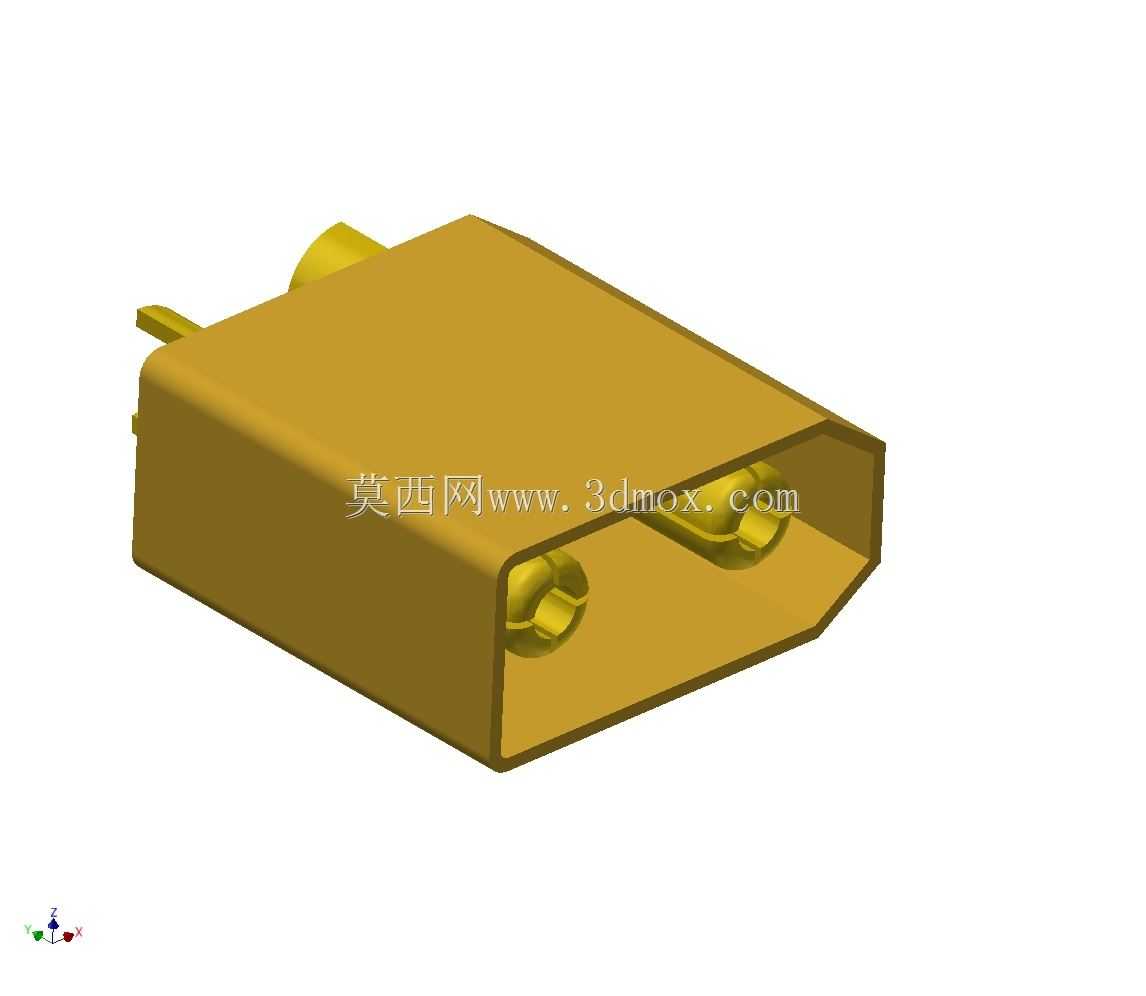

　　避免装配过程中锐边划伤操作人员或配套线材绝缘层，外壳的插合端做了单边斜切的防呆结构，能从物理层面杜绝公母头反插的误操作，不需要额外做标识就能让装配人员快速对准插合方向，适配生产线快速装配的作业需求。内嵌的两个导电插芯采用黄铜基材表层镀金的工艺处理，插芯端部做了圆弧导向结构，插合过程中能顺利滑入母头对应的弹性夹片内，不会出现插芯顶偏导致的接触件变形问题；插芯与外壳的配合采用过盈嵌装的结构，插芯根部做了止退卡位，能承受超过百次反复插拔不会出现插芯松动移位的情况，满足设备日常维护过程中反复拆接的使用需求。从安装边界尺寸来看，这款公插头的整体外形为长方体结构，插合面的开口轮廓做了适配母头外壳的嵌套尺寸，插合后公母头外壳的配合间隙控制在0.

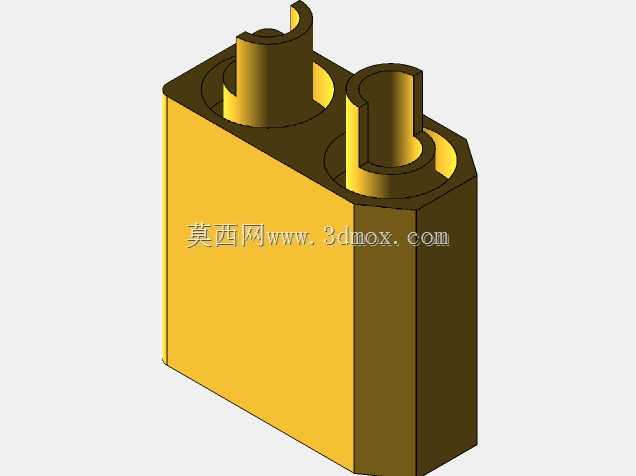

　　1mm以内，能避免日常使用过程中灰尘、水汽从接插缝隙进入接触部位，降低接触件氧化锈蚀的概率；插头尾部预留了线材焊接后的让位空间，适配6-10AWG规格的大电流硅胶线焊接装配，尾部的出线位置做了圆弧过渡，线材弯折时不会被外壳棱边割伤绝缘层，焊接完成后可搭配配套的热缩管或尾部固定套做线材应力释放，避免线材拉扯力直接作用在焊接点上导致焊点脱开。在实际选型应用过程中，需要注意这款公插头的载流能力与配套线材线径、焊接工艺直接相关，常规工况下持续载流可达到90A，短时间峰值载流可承受150A以内的电流冲击，设计配套安装位时需要预留足够的插拔操作空间，插头两侧需要留出至少10mm的手指操作让位，避免装配后插头陷入设备外壳内部导致无法正常插拔；

　　同时安装固定时要注意插头的插合方向与设备面板保持垂直，避免斜向插合导致外壳受力开裂。从三维建模的细节处理来看，这款模型还原了实物的所有结构特征，包括外壳表面的脱模斜度、插芯内部的焊接让位槽、插合端的防呆切边、外壳侧壁的卡扣卡位结构，建模过程中对插合配合面做了公差预留，模拟实际生产中的尺寸公差带，避免虚拟装配时出现干涉问题，结构工程师在做整机布线设计时，可以直接调用该模型完成布局校验，核对插头与周边结构件的安全间隙，提前排查装配干涉风险，减少后续实物打样阶段的改模次数。不同于普通小电流信号接插件，XT90系列插头的结构设计核心是优先保障大电流传输的稳定性，因此接触件的接触面积、接触压力都做了针对性优化，公头插芯的圆柱面与母头弹性夹片的接触长度超过8mm，配合母头夹片的弹性抱紧力，能保证长期使用后接触电阻依然维持在极低水平，不会因为振动、温度循环出现接触不良的问题；外壳材质选用的PA加纤材料，能在-20℃到120℃的温度区间内保持足够的结构强度，不会因为高温出现外壳软化变形，也不会因为低温出现材质脆裂，适配户外作业设备、动力模型、储能电源等多种复杂使用环境的要求。
