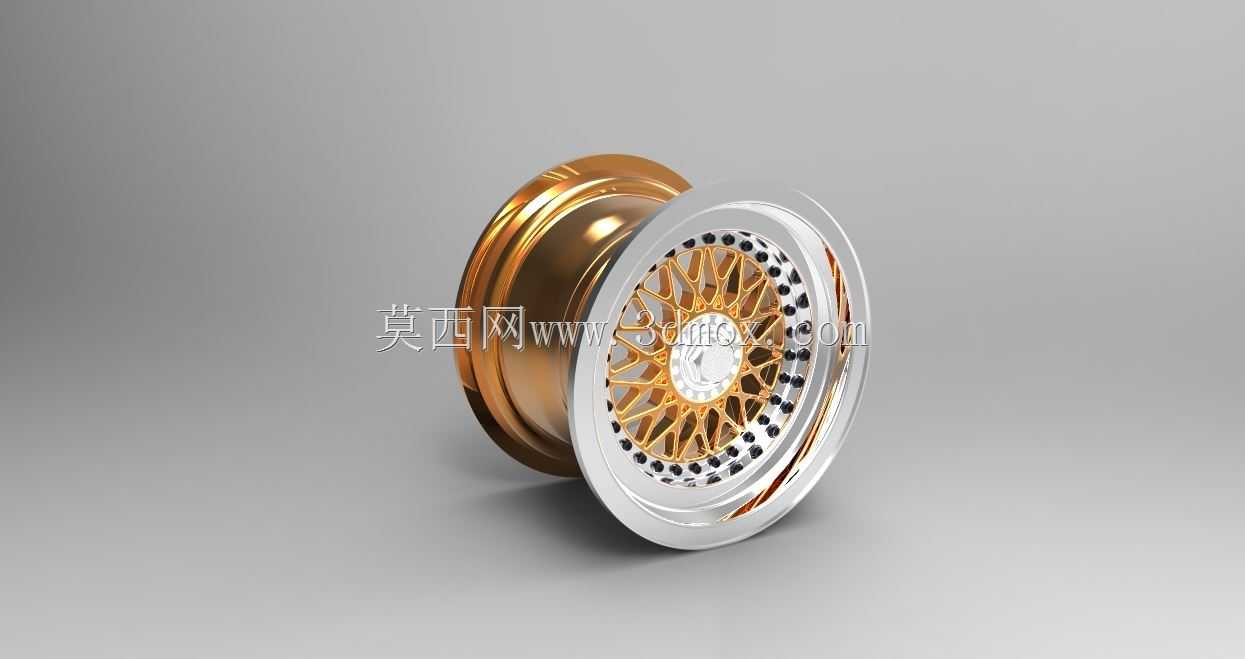

复古抛边多辐式汽车轮毂BBS款结构设计

　　这款抛边多辐轮毂的结构设计，首先要匹配改装车市场常见的15-18寸乘用车安装需求，轮辋部分采用宽边抛边设计，轮缘的凸起高度经过反复校核，既能够在低趴改装场景下规避轮胎脱圈风险，又能满足姿态玩家对齐边数据的追求。从实际装车场景来看，这类轮毂多用于民用轿车的姿态改装、赛道日走街使用，轮辐的网状镂空结构不是单纯的造型设计，每一根辐条的截面都做了等强度优化，靠近轮心安装座的位置辐条厚度更大，向轮辋边缘延伸时逐步收窄，在保证整体刚性的前提下尽可能降低簧下质量，毕竟簧下质量每减少1kg，对整车操控响应的提升效果远高于簧上质量的减重。设计过程中首先确定的是PCD安装孔位参数，要覆盖市面上主流的4x100、5x114.3两种常见民用小车孔距，

　　中心孔预留了变径圈安装台阶，能够适配不同车型的轴头直径，避免装车后出现高速抖动的问题。轮辋的桶身部分采用前后不等宽的J值设计，前轮通常匹配7J-8J的宽度适配195-225宽度的轮胎，后轮可以做到8.5J-9.5J来实现更饱满的装车效果，轮缘的防脱台高度比原厂轮毂高出1.2mm，在轮胎胎压偏低的激烈驾驶场景下，能够牢牢卡住轮胎胎唇，减少弯道中轮胎脱圈的概率。轮辐表面的镂空小孔并非装饰作用，一方面是给刹车系统预留散热风道，车辆连续制动时刹车卡钳产生的高温可以通过这些空隙快速导出，避免热衰减；另一方面这些均匀分布的小孔也能平衡轮辐的转动惯量，做动平衡时需要的配重块重量更小，高速转动时的平顺性更好。

　　抛边部分的表面做了镜面抛光处理的结构预留，设计时特意将抛边的安装止口做了0.05mm的台阶差，后期加装抛光装饰盖或者做电镀处理时，能够保证装配面的贴合度，不会出现高速行驶时装饰盖脱落的问题。和轮心连接的安装盘部分，做了3mm的下沉设计，能够避开大部分改装刹车卡钳的本体，不需要加装法兰盘就可以容纳大四活塞卡钳的安装空间，减少了额外加装法兰带来的安装隐患。轮辋桶身的内侧做了均匀的减重槽，在不影响整体结构强度的前提下，单颗轮毂的重量比同尺寸同强度的原厂铸造轮毂轻1.2kg左右，有效降低悬架的簧下负载，提升减震器的响应速度，走颠簸路面时轮胎的贴地性更好。设计时还考虑到了日常使用的耐刮蹭需求，轮缘最外侧的凸起部分做了加厚处理，

　　路边停车时即使轻微刮蹭到路肩，也只会伤到最外侧的凸起边缘，不会损伤轮辋的密封面，避免轮胎漏气的问题。轮辐和轮辋的连接位置做了圆弧过渡，没有应力集中的直角结构，经过有限元仿真校核，在承受1200kg的垂直冲击载荷时，最大应力点的数值远低于铝合金材料的屈服强度，能够满足日常行驶和轻度赛道驾驶的强度需求。气嘴的安装位置特意选在了两根辐条之间的空隙处，既不会影响动平衡的配重，也方便后期充气时的操作，同时避开了刹车卡钳的运动轨迹，转向打死的时候不会和气嘴发生干涉。
