直列四缸发动机内部核心传动组件结构

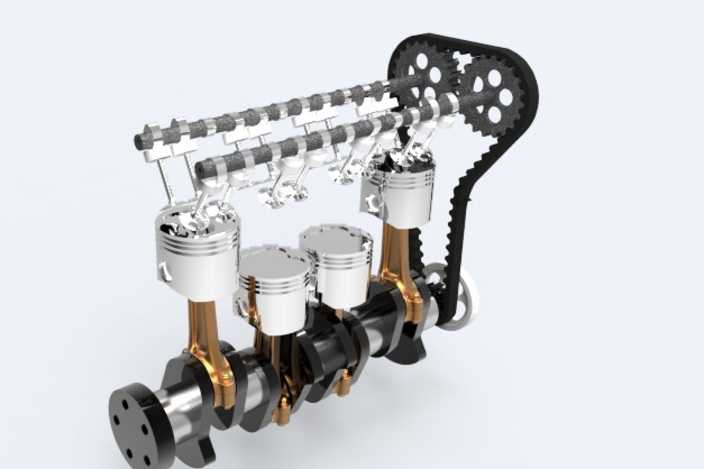

本模型为直列四缸发动机内部核心传动总成，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循内燃机实际工作的结构逻辑，对各部件的装配关系、运动干涉情况做了完整校验。模型完整还原了四缸发动机的核心运动链路：底部为整体式锻造曲轴结构，四个曲拐按照180度相位差均匀排布，每个曲拐对应装配一套连杆活塞组件，活塞部分还原了活塞本体、活塞环、活塞销的细节结构，连杆采用剖分式大头设计，通过连杆轴瓦与曲轴轴颈配合，还原了真实发动机的曲柄连杆传动结构。上部配气机构完整呈现了顶置凸轮轴、进排气门、气门弹簧、摇臂组件的结构，两根凸轮轴通过凸轮型线控制气门的开闭时序，匹配四缸发动机的点火顺序实现进排气门的规律动作。前端传动部分采用同步带加双凸轮轴正时齿轮的传动结构，正时带连接曲轴前端正时轮与两根凸轮轴端部齿轮，精准保证曲轴与凸轮轴的传动比为2:1，还原了四冲程发动机的正时传动逻辑。材质渲染方面，对不同部件做了差异化材质区分：曲轴、凸轮轴、齿轮等钢制部件采用抛光金属材质，呈现银灰色金属光泽与机加工表面质感；活塞采用铝合金材质，呈现亚光浅银的轻质金属质感；连杆轴瓦、正时带采用深色橡胶与铜质合金的差异化配色，清晰区分不同功能部件；气门弹簧采用弹簧钢材质，还原金属线材的表面质感。整体建模过程中对所有配合面做了公差适配设计，既保证各部件的装配精度，也预留了运动仿真的间隙空间，可直接用于发动机工作原理演示、结构教学以及相关零部件的设计参考，完整呈现了内燃机将活塞往复直线运动转化为曲轴旋转运动的核心结构逻辑，清晰展示了配气正时与曲柄连杆机构的协同工作关系。
