汽车DSG双离合变速箱内部结构三维设计

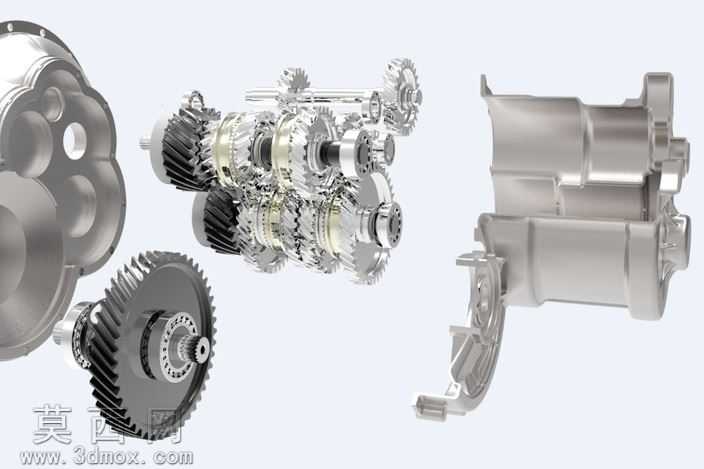

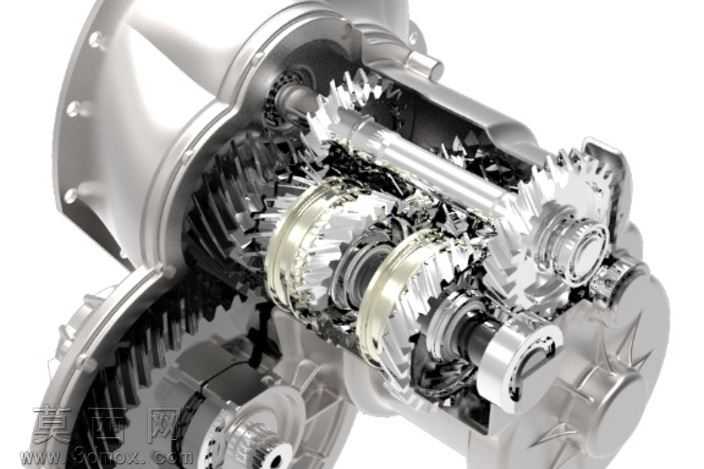

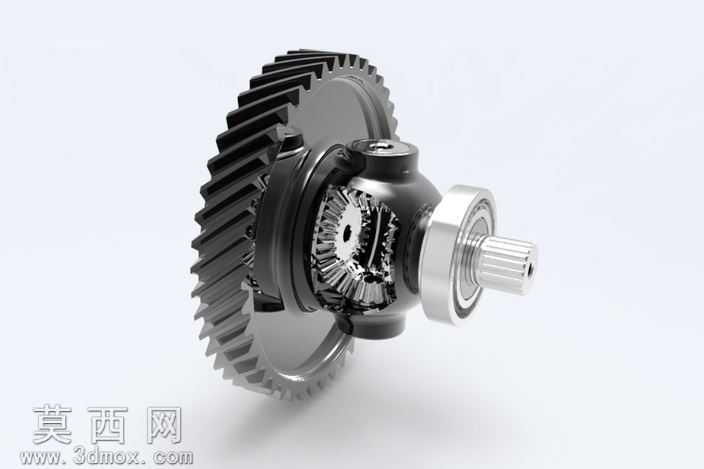

本作品为汽车DSG双离合变速箱的全结构三维建模设计，建模过程严格遵循双离合变速箱的真实机械传动逻辑，完整还原了双离合器模块、输入轴组、输出轴组、各挡位传动齿轮、同步器组件、换挡机构以及变速箱壳体的全部细节结构。建模阶段采用自底向上的装配设计思路，首先依据真实变速箱的传动参数完成各齿轮零件的参数化建模，精准控制每一个齿轮的模数、齿数、压力角、螺旋角参数，保证齿轮啮合的传动比符合DSG变速箱的实际挡位设定，齿面、齿根的过渡圆角均按照机械加工工艺要求做了细节处理，避免应力集中的结构缺陷。随后完成双离合器的内外摩擦片组、压盘、分离轴承等零件建模，还原双离合同轴布置的结构特征，清晰区分控制奇数挡与偶数挡的两套独立离合器结构。轴类零件建模时还原了输入轴的空心嵌套结构，以及输出轴上各挡位齿轮、同步器齿毂、齿套、滑块的装配位置关系，同步器的锁环、结合齿细节均做了精细化还原，可清晰展示换挡过程的动力传递路径。壳体建模还原了变速箱壳体的加强筋结构、轴承安装位、油封安装槽等细节，保证壳体与内部传动组件的装配间隙符合真实设计要求。材质与渲染阶段，针对不同零件赋予对应材质：齿轮、轴类等承载零件赋予金属钢材质，调整表面粗糙度参数体现机加工金属的哑光金属质感，齿面啮合区域做轻微的磨损质感处理提升真实感；离合器摩擦片赋予复合摩擦材质，区分摩擦材料与钢基片的材质差异；同步器锁环赋予铜合金材质，壳体赋予压铸铝合金材质，通过调整不同材质的反光度、粗糙度参数，让剖视视角下各零件的层次区分清晰。渲染采用半剖视展示视角，移除部分壳体结构以完整暴露内部传动组件的排布关系，通过柔和的工业环境光打光，避免金属表面出现过曝反光，清晰展现各齿轮的啮合状态、轴系的平行排布关系以及双离合模块的安装位置，可直观呈现DSG变速箱双离合器交替工作实现无动力中断换挡的结构原理。整个模型装配关系完整，无干涉错位问题，各组件的相对位置完全符合真实DSG变速箱的结构布局，可用于汽车传动系统的结构教学、原理演示以及相关零部件的设计参考。
