阿尔卑斯音响设备专用直滑式音量调节推钮

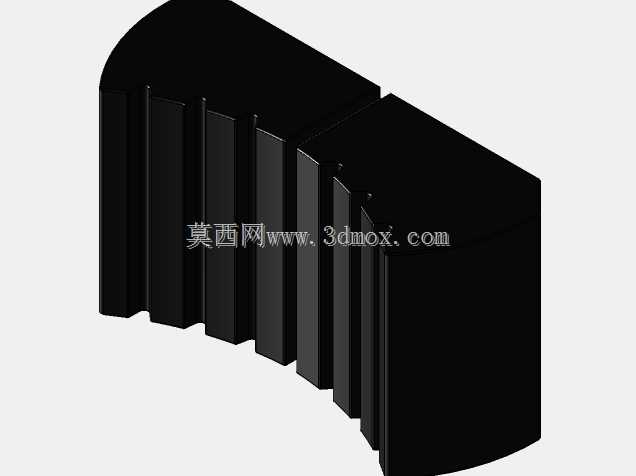

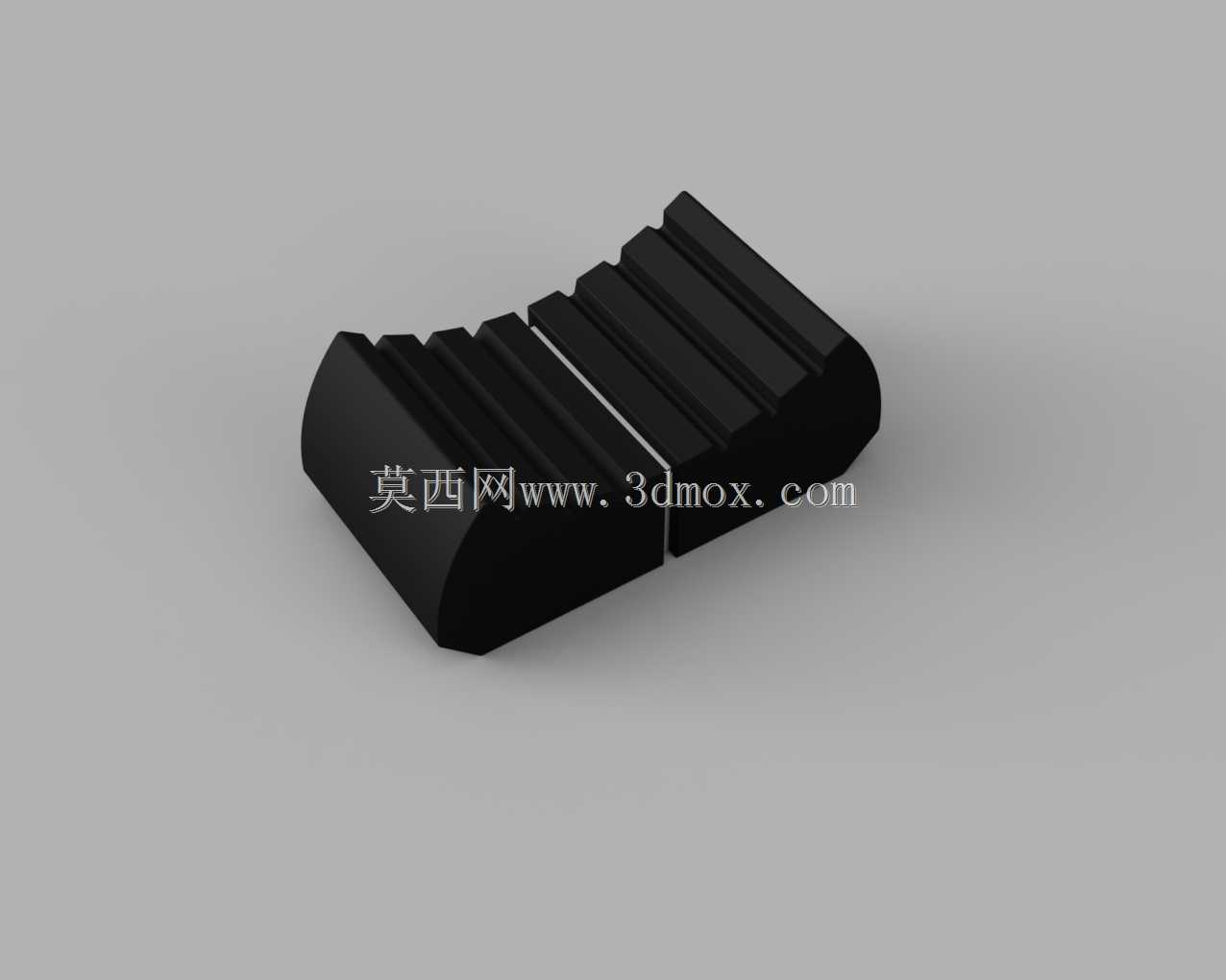

　　在消费类音频设备、专业调音台、车载影音系统、工业控制人机界面的电位器调节结构中，直滑式推钮是直接与操作人员接触的交互部件，其匹配精度、操作手感、防滑性能直接影响整套设备的交互体验，这类小尺寸结构件往往容易被设计人员忽略，但实际量产中因推钮与电位器柄配合公差不当导致的卡滞、松脱、滑动异响问题，在音频设备售后故障中占比并不低。本次建模的这款推钮，是专门适配阿尔卑斯RS6011系列直滑电位器的调节部件，适配电位器柄的安装槽尺寸为4x1.2mm，属于该系列电位器的标准配套推钮规格，在桌面HiFi功放、便携音频播放器、小型混音设备上应用十分广泛。从结构设计逻辑来看，这款推钮的整体外形采用半圆弧端面的长条形结构，

　　总长度方向与电位器滑动行程方向保持一致，操作面设计了多道平行的防滑凸棱，凸棱的高度控制在0.8mm，棱边做了R0.3的圆角过渡，既保证手指推动时的摩擦力足够，不会出现打滑问题，又不会因为棱边过于尖锐导致长时间操作的不适感。推钮的下半部分为中空的安装套接结构，内部的卡槽尺寸严格匹配电位器金属柄的截面尺寸，单边配合间隙控制在0.05mm，既保证装配时可以顺利压入，又不会在滑动过程中出现横向晃动，避免滑动时产生虚位影响调节精度。推钮的两个端面采用半圆弧收边设计，一方面是减少棱角带来的磕碰损伤，另一方面在推钮滑动到行程两端时，圆弧面可以和设备面板上的行程限位槽形成更顺滑的贴合，不会出现直角边卡滞面板槽口的问题。从安装边界来看，

　　这款推钮安装后高出面板的高度为6mm，操作面的宽度为8mm，手指接触的有效操作长度为18mm，符合成人指尖操作的接触面积要求，不需要刻意对准就可以顺利推动调节。在实际选型应用中，这类推钮除了匹配音量调节电位器，也可以适配同规格柄径的直滑电位器，用于均衡器调节、增益控制、灯光亮度调节等场景，只要电位器的滑动柄截面尺寸为4x1.2mm，滑动行程匹配，都可以通用。建模过程中需要重点关注内部卡槽的尺寸公差，因为阿尔卑斯原装电位器的金属柄尺寸公差控制在±0.02mm，如果推钮卡槽尺寸设计偏大，装配后会出现松垮，调节时会有明显的晃动感，甚至在设备运输过程中出现脱落；如果卡槽尺寸偏小，装配时需要强行压入，可能会导致电位器柄受力变形，

　　直接影响电位器的滑动手感和使用寿命。另外推钮外表面的防滑凸棱间距设计为2mm，一共设置五道凸棱，均匀分布在操作面上，不管是从哪个角度接触推钮，手指都能接触到至少两道凸棱，保证防滑效果的一致性。推钮的壁厚设计为1.2mm，采用ABS或者POM材质注塑成型即可满足强度要求，壁厚均匀不会出现注塑缩痕，外表面可以做晒纹处理进一步提升防滑触感，也可以根据设备整体配色做不同的表面处理。在设备面板开孔设计时，需要给推钮预留足够的滑动间隙，面板上的滑动槽宽度要比推钮本体宽度大0.3mm，长度方向要比电位器总行程长2mm，避免推钮在滑动过程中摩擦面板槽壁，产生额外的阻尼影响操作手感。很多新手设计人员在做这类小结构件的时候，往往只关注外形好不好看，忽略了和电位器的配合公差以及安装边界的间隙预留，导致样机装配的时候出现各种干涉问题，反复修模调整反而耽误项目进度。这款推钮的结构虽然简单，但所有尺寸都是围绕实际操作手感和装配可靠性设计的，没有多余的结构，每一处的尺寸设定都对应实际使用中的需求，比如端面的圆弧半径、防滑棱的高度和间距、内部卡槽的配合公差、整体的壁厚分布，都是经过大量实际产品验证的成熟结构，在做同类音频设备或者工控调节面板的结构设计时，可以直接参考这个结构尺寸进行适配，减少反复试错的成本。
