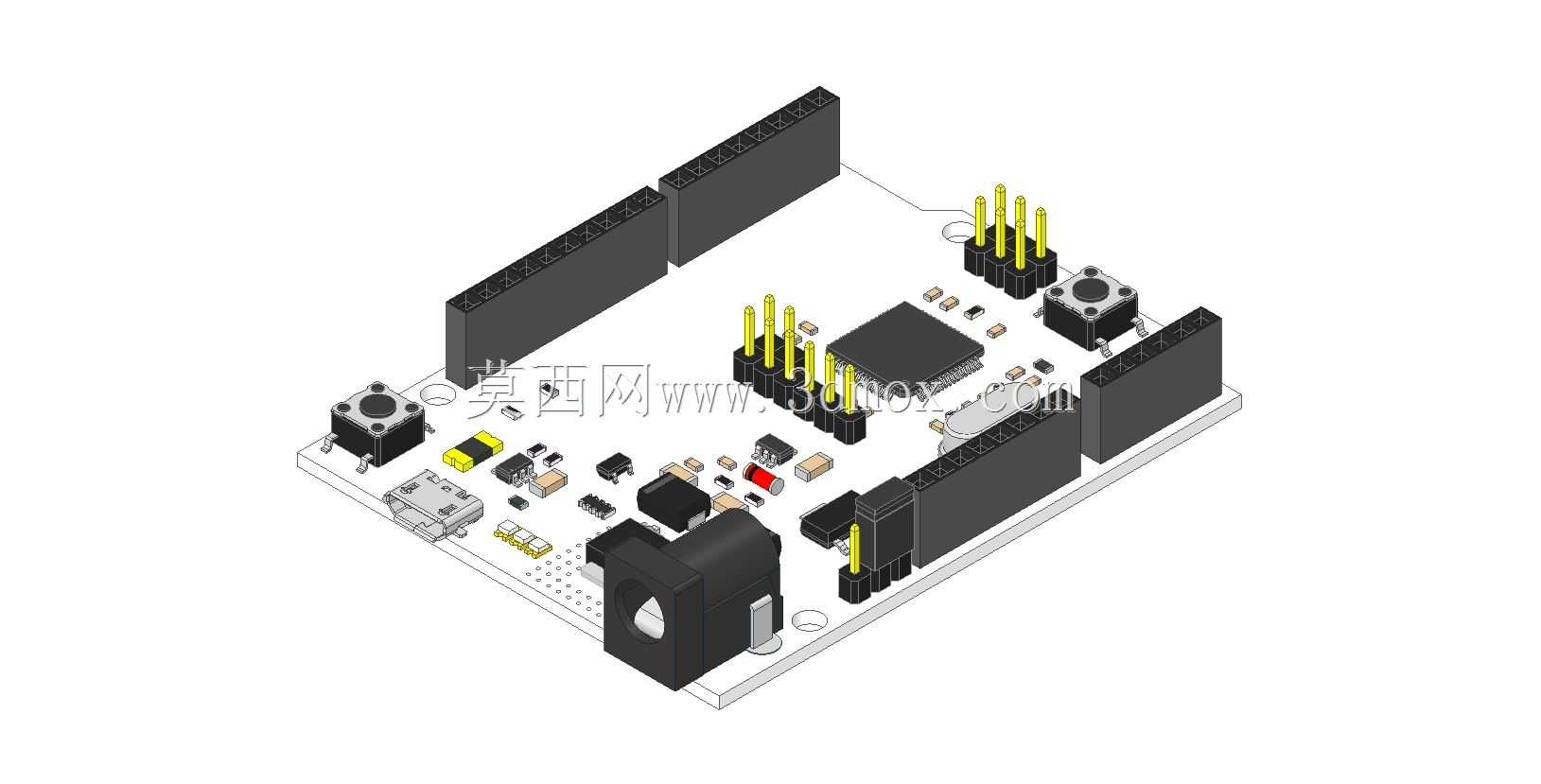

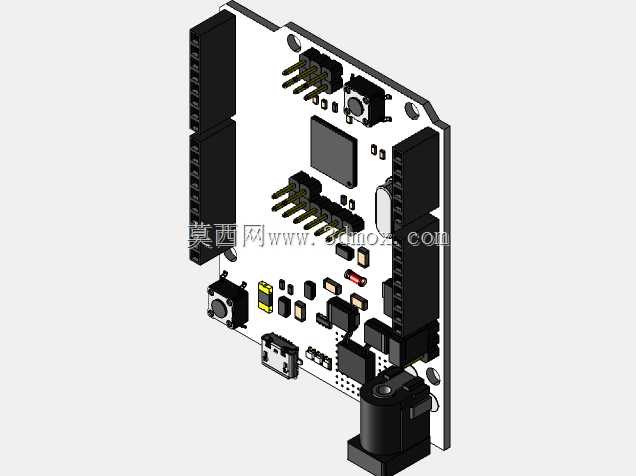

兼容UNO布局的STM32JS开发板结构设计

　　在嵌入式开发教学、快速原型验证以及小型智能设备的开发场景中，开发板的结构适配性直接决定了项目搭建的效率与外设扩展的灵活度。这款基于STM32主控、支持JavaScript编程的开发板，在结构设计上完全沿用了经典UNO板卡的外形与安装孔位布局，能够直接适配市面上绝大多数针对UNO设计的扩展板、传感器转接模块以及固定安装支架，无需额外设计转接结构即可快速完成硬件系统的搭建。从板载元件的布局来看，主控芯片被布置在板卡中心区域，四周预留了足够的爬电距离与焊接操作空间，排针排母的排布完全遵循标准扩展接口定义，数字IO口、模拟输入口、电源接口的位置与通用UNO板卡完全一致，开发者在替换使用时无需调整原有接线逻辑，可直接复用成熟的外设连接方案。

　　电源输入部分采用了DC直流电源座与USB接口双输入设计，DC座布置在板卡左下角边缘位置，采用卧式焊接结构，既保证了插拔时的结构强度，也不会占用板卡上方的扩展空间，USB接口则布置在DC座旁侧，采用标准Type-B接口形态，接口边缘做了加强焊盘设计，可承受频繁插拔带来的应力，避免长期使用后出现焊盘脱落的问题。板载的复位按键与用户按键分别布置在板卡右上区域，按键高度与排针顶端高度保持一致，既不会在堆叠扩展板时被误触，也能保证手指按压时的操作空间，不会被周边元件遮挡。四个安装孔分布在板卡的四个角位，孔径与孔位间距完全匹配标准UNO的安装尺寸，可直接固定在通用亚克力支架、3D打印外壳以及工业设备的预留安装位上，安装孔周边做了露铜接地处理，

　　固定时可通过铜柱实现板卡与安装基座的共地，提升系统运行的抗干扰能力。从元件排布的细节来看，电源稳压模块布置在DC输入接口旁侧，滤波电容、稳压芯片的位置靠近输入端口，可缩短电源走线长度，降低线路压降与纹波干扰，晶振电路紧贴主控芯片布置，走线长度控制在极短范围内，减少高频信号的辐射干扰与信号衰减。排母采用加高立式设计，堆叠扩展板时两层板卡之间预留了足够的散热空间，长时间高负载运行时板卡产生的热量可通过板间空隙快速散出，不会出现热量堆积导致的主控降频问题。板卡边缘做了圆角处理，避免安装操作时尖锐边角划伤线路或操作人员，所有贴片元件的焊接方向保持统一，既符合自动化贴片生产的工艺要求，也方便后期维修时的元件识别与更换。在实际项目应用中，

　　这款板卡可直接替代传统UNO板卡用于智能小车、环境监测节点、小型自动化控制装置的开发，其STM32主控的性能相比传统8位主控有大幅提升，可运行更复杂的JavaScript脚本程序，同时完全兼容原有机械安装结构与外设扩展生态，开发者无需重新设计机械固定结构与外设接线，即可完成硬件方案的升级。板卡的整体厚度控制在1.6mm标准PCB厚度，元件最高高度不超过排针高度，可直接装入标准UNO尺寸的通用外壳中，外壳上的接口开口位置完全匹配，无需额外开孔加工。接口部分的丝印标注清晰，每个引脚的功能定义都在板卡表面做了明确标识，接线时无需反复查阅引脚定义文档，可有效降低接线错误率。从结构可靠性角度来看，所有大尺寸元件如DC座、USB接口、排针排母都采用了通孔焊接工艺，焊盘贯穿PCB板层，相比纯贴片焊接的结构拥有更高的机械强度，可承受更大的插拔力与振动冲击，适合在教学实验、户外原型测试等存在频繁操作或轻微振动的场景下使用。板卡上的LED状态指示灯布置在边缘位置，堆叠扩展板时也可从侧面观察到指示灯状态，方便调试时快速判断板卡运行状态。
