阿尔卑斯直滑式音量调节推钮结构设计

　　在消费类音频设备、工业调音控制台、车载影音系统、专业音响外设的电位器调节结构中，直滑式推钮是直接承接用户操作力、传递调节位移的核心接触部件，这类部件的设计合理性直接影响操作手感、调节精度与长期使用可靠性，本次建模的推钮结构适配阿尔卑斯RS60N12系列直滑电位器，匹配8mm行程、1.2mm安装槽宽的电位器规格，可直接对应调音台通道推子、便携音箱音量滑杆、车载主机音量调节位的替换或全新设计需求。

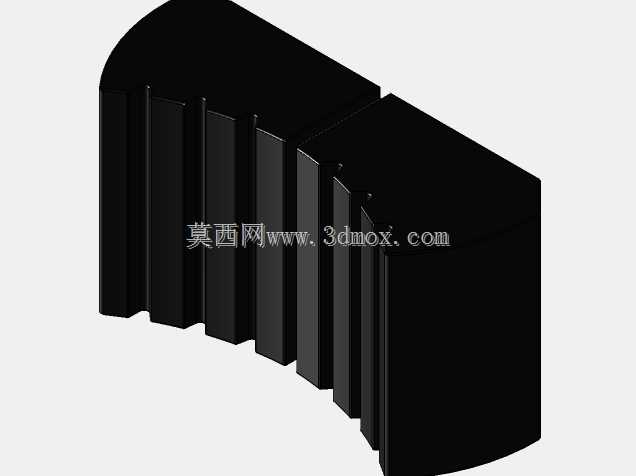

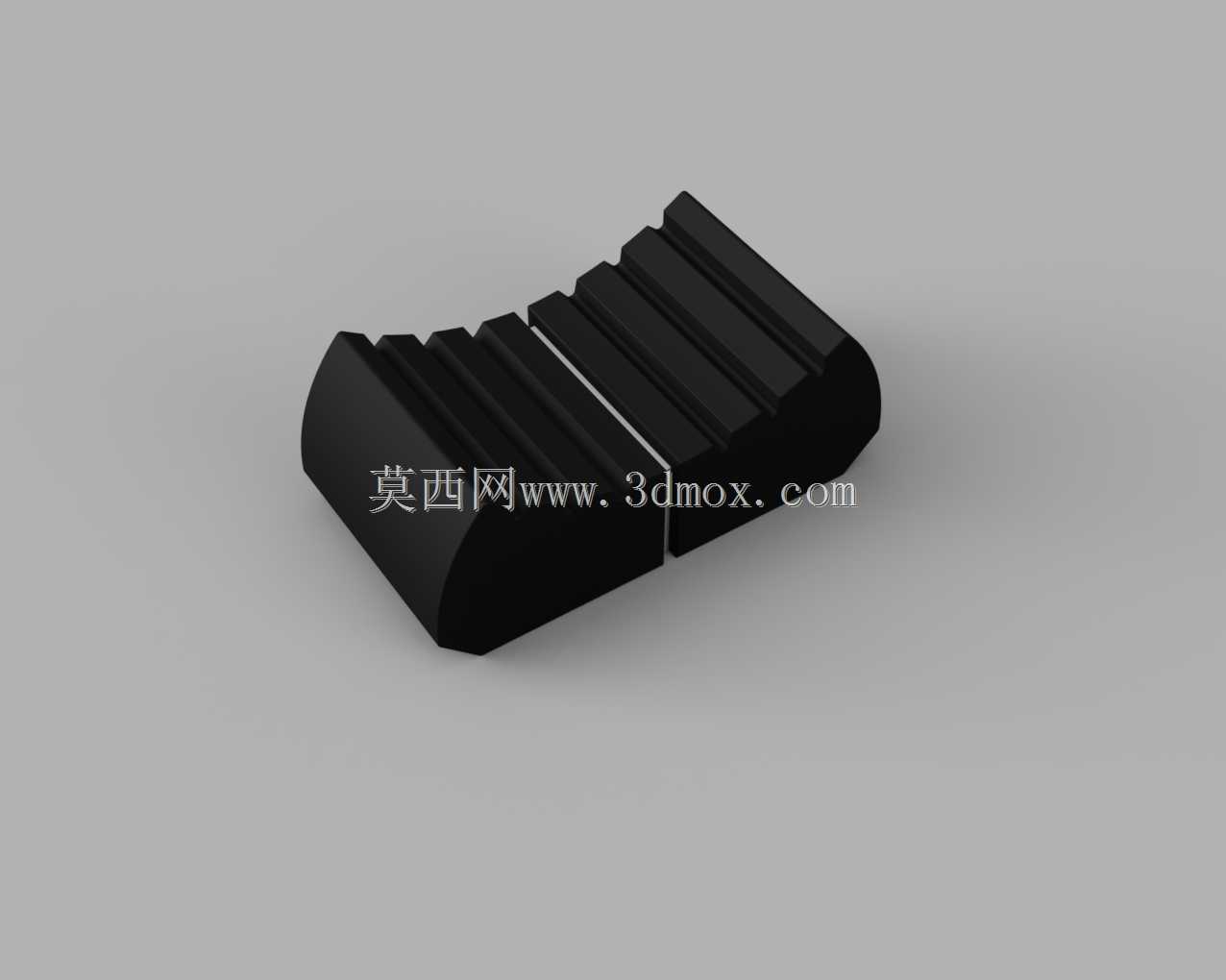

　　从实际使用场景来看，这类推钮长期暴露在人手频繁触碰的工况下，首先要考虑的是操作摩擦力与握持防滑性，因此推钮的上表面设计了等距分布的横向防滑齿，齿高控制在0.3mm，齿间距1.2mm，既不会因为齿纹过深积藏灰尘，也能保证手指推动时不会出现打滑，即便是手上带有薄汗的场景下也能稳定施力。推钮的整体外形做了两端圆弧过渡的处理，圆弧半径与推钮本体宽度匹配，避免直角边缘在快速推拉操作时剐蹭手指，同时也能减少推钮在滑动行程两端与电位器基座挡边的硬接触磕碰，降低长期使用后的边缘磨损掉屑问题。

　　在安装配合维度上，推钮底部的卡槽尺寸严格匹配电位器滑杆的截面尺寸，卡槽与滑杆采用小过盈配合设计，过盈量控制在0.05mm，既不需要额外粘接就能保证推钮与滑杆无相对窜动，也不会因为过盈量过大导致装配时压弯电位器滑杆，影响电位器的滑动顺滑度。推钮的总宽度13mm，总长度25mm，安装后高出设备面板的高度为4mm，这个高度既保证了手指推动时有足够的接触面积，也不会因为突出过高容易被外力磕碰导致滑杆变形。推钮的侧壁厚度均匀控制在1.2mm，采用ABS或PC注塑成型时可避免壁厚不均导致的缩痕问题，同时整体重量控制在0.8g以内，不会因为推钮自重过大导致电位器滑杆在垂直安装场景下出现自滑移的问题，保证调节后的音量位置稳定不偏移。

　　从设计思路上，这类调节推钮不需要做复杂的曲面造型，核心要把控的是配合尺寸的公差、操作面的人机工程、长期使用的耐磨性能。推钮的滑动行程严格匹配电位器的有效行程，在推钮滑动到行程上下极限位置时，推钮的端面不会与设备面板的开槽边缘发生卡滞，面板开槽的预留间隙单边控制在0.2mm，既不会因为间隙过大露出内部结构，也不会因为间隙过小在温度变化导致部件热胀冷缩时出现卡涩。推钮的底部边缘做了0.2mm的倒角，装配时可以快速对准电位器滑杆压入，不需要额外的定位治具就能完成手工装配，适配产线快速组装的需求。

　　在实际选型替换场景中，这类推钮除了音量调节功能外，也可适配同规格直滑电位器的参数调节场景，比如灯光控制台的亮度推子、工控设备的参数调节滑杆、效果器的参数调节位，只要电位器的滑杆截面尺寸、滑动行程匹配，都可以通用。设计时没有做多余的装饰性结构，整体造型简洁规整，注塑成型时模具结构简单，不需要复杂的抽芯结构，量产时的良率更高，单件成本更低，同时黑色哑光的表面处理可以适配绝大多数黑色面板的音频设备、工控设备的外观风格，不需要额外做表面配色处理就能满足多数场景的外观需求。推钮的防滑齿方向与滑动方向垂直，这个设计细节可以保证手指在沿滑动方向施力时，防滑齿的阻力方向正好与施力方向垂直，最大化防滑效果，同时顺着滑动方向触摸时没有明显的硌手感，长时间连续调节操作也不会造成手指不适。
