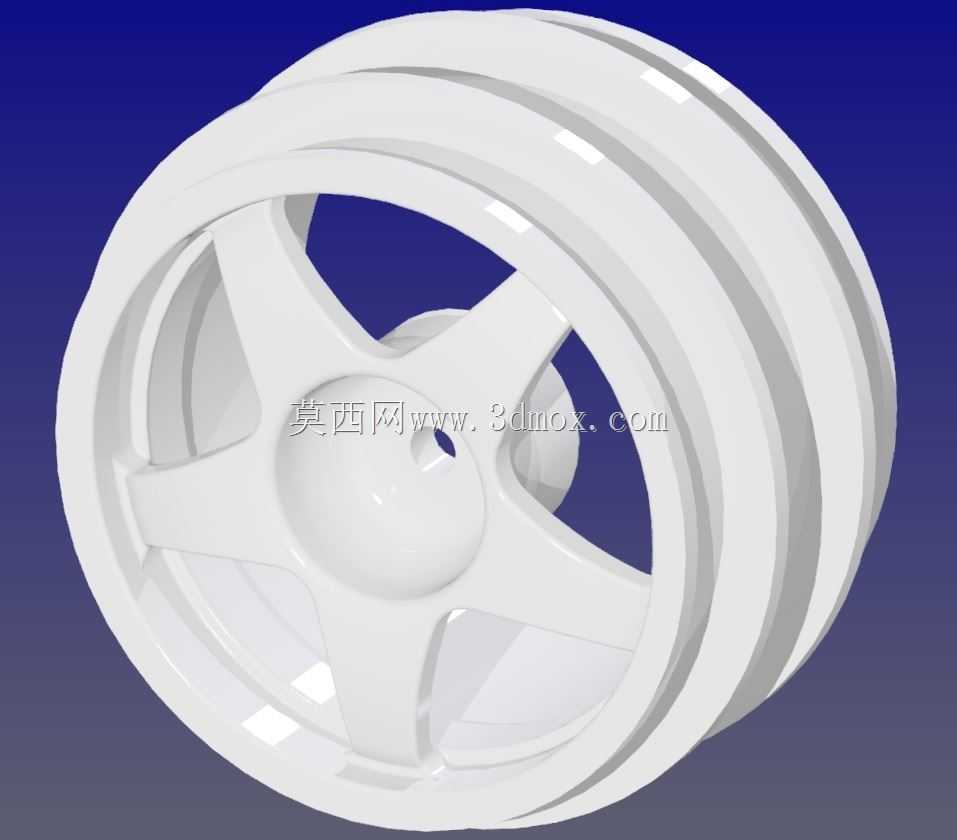

复古遥控赛车五辐运动款轮毂结构设计

　　这款轮辋结构主要面向小比例遥控模型赛车的行走系统配套需求，适配1:10比例平跑遥控车的前轮安装位，核心作用是承担轮胎的固定支撑、传递行走系统的扭矩输出，同时在模型高速过弯、急加速工况下维持轮端的结构稳定性，避免轮辋形变导致的轮胎脱圈、动平衡失效问题。从结构设计逻辑来看，这款轮辋采用经典的五辐对称布局，辐条从中心安装座向外缘轮辋平滑过渡，辐条截面做了等强度变厚度处理，靠近中心座的位置厚度更大，向轮缘延伸时逐步收窄，在保证整体结构刚度的前提下尽可能降低轮端转动惯量，减少模型行走时的动力损耗，提升加速响应速度。中心安装区域设计有与遥控车转向节匹配的定位止口，止口端面预留了标准的轮锁固定孔位，安装时可直接与轮轴的锁紧机构配合，

　　无需额外加装转接垫片，安装边界完全匹配Kyosho GP-10系列车架的前轮安装尺寸，轮辋的偏距参数经过适配调校，安装后轮胎外沿与车架轮拱的间隙控制在合理范围，转向打满角度时不会出现轮胎蹭擦车架悬挂、转向拉杆的问题。轮辋的外缘采用双层台阶结构，内层台阶用于卡合轮胎的胎唇位置，台阶边缘做了微小的圆角处理，既可以保证轮胎安装后胎唇卡合到位，在模型高速行驶、侧向受力时不会出现胎唇滑脱，也能避免尖锐棱边割伤橡胶轮胎的胎唇密封位置，延长轮胎的使用寿命。辐条表面采用大弧面过渡设计，没有突兀的直角棱边，一方面是降低模型行驶过程中的风阻，另一方面也能减少应力集中点，在模型发生轻微碰撞、蹭到赛道护栏时，冲击力可以顺着辐条的弧面分散到整个轮辋结构，

　　避免局部应力过大导致辐条断裂。从实际应用场景来看，这类模型轮辋除了满足日常遥控车竞速玩耍的使用需求外，也可用于模型车改装、静态车模的细节还原，其结构尺寸完全遵循真车OZ Cronos款运动轮毂的比例缩放，还原了复古五辐轮毂的造型特征，在静态展示时可以提升模型的整体细节质感。设计过程中针对轮辋的壁厚做了均匀化处理，整体壁厚控制在1.2mm-1.8mm区间，中心安装座位置因为要承受轮轴的锁紧力和扭矩传递，壁厚适当增加到2.5mm，保证锁紧轮锁时不会出现安装座压裂、滑牙的问题。轮辋的内侧做了环形的加强筋结构，沿着轮辋内圈的中心位置布置，加强筋高度1mm，宽度1.5mm，既可以提升轮辋整体的抗扭刚度，在模型急加速、

　　急刹车时不会出现轮辋扭转变形，也不会过多增加轮辋的整体重量。针对模型车经常遇到的落地冲击工况，轮辋与辐条的连接位置做了圆弧过渡处理，过渡圆角半径2mm，分散落地时的冲击载荷，避免辐条与轮辋连接位置出现断裂失效。轮辋的中心孔直径严格匹配对应车架的轮轴直径，配合间隙控制在0.1mm以内，既可以保证轮辋可以顺畅套入轮轴，又不会因为间隙过大导致轮辋转动时出现偏心抖动，影响模型的行驶稳定性。气门嘴位置做了仿真的凹陷标识，虽然模型轮胎不需要充气，但这个细节还原了真车轮毂的结构特征，提升模型的仿真度。整个轮辋的结构没有设计多余的装饰性凸起，所有曲面都兼顾结构强度和工艺可行性，不管是采用3D打印制作还是注塑开模量产，都可以顺利脱模，不需要额外设计复杂的抽芯结构，生产工艺性较好。在实际装车测试的场景下，这款轮辋搭配对应规格的橡胶轮胎后，在平跑赛道的沥青路面、铺装路面行驶时，轮端的振动控制表现良好，连续高速行驶30分钟以上也不会出现轮辋松动、形变的问题，过弯时侧向支撑足够，轮胎的侧偏刚度保持稳定，能给遥控车提供清晰的路感反馈。
