JMC iHSV57集成伺服系统外壳结构

　　在小型自动化设备的紧凑布局场景里，集成式伺服的外壳结构往往决定了整套驱动单元的安装适配性与长期运行可靠性，这款适配JMC iHSV57规格的集成伺服系统壳体，从结构设计阶段就瞄准了桌面级自动化设备、小型模组滑台、轻载机械手关节这类对安装空间有严苛限制的应用场景。不同于传统分体式伺服驱动与电机分离的布局，集成伺服将驱动电路、反馈元件、动力输出端全部整合在同一壳体内，这就要求外壳在有限的体积内同时兼顾电磁屏蔽、结构防护、安装定位、散热传导多重功能，这款壳体的结构设计完全围绕这些核心需求展开。从外形结构来看，壳体主体采用半包围框式结构，一侧做圆弧过渡处理，既避免了直角结构在设备安装、运维过程中剐蹭线路或操作人员，

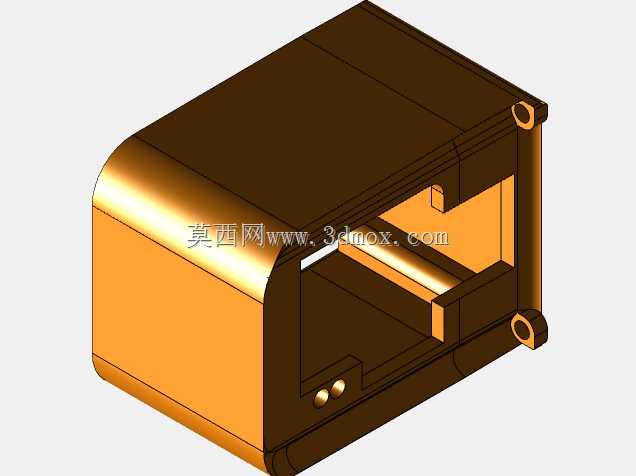

　　也能在紧凑安装空间内减少棱角与周边构件的干涉，圆弧面同时作为壳体的主散热面，内部与驱动板的发热区域直接贴合，能将功率元件工作产生的热量通过壳体表面快速散出，无需额外加装散热鳍片就能满足额定工况下的散热需求。壳体的开口侧为动力输出与接线预留了足够的操作空间，输出轴的穿装位置做了同轴度定位台阶，能保证输出轴安装后与壳体基准面的垂直度，避免长期运行出现轴系偏磨的问题；壳体上下两端的带孔安装耳做了加厚处理，安装孔位的中心距严格匹配57规格伺服的通用安装尺寸，可直接替换同规格的传统分体伺服安装位，无需对现有设备的安装板做二次打孔加工，大幅降低设备改型的结构调整工作量。壳体侧面预留的两个小圆孔为状态指示灯的透光孔，

　　位置刚好对应内部驱动板的指示灯安装位，装配后无需额外做导光结构，就能让操作人员在设备外侧直接观察伺服的运行状态，排查故障时不用拆解设备外壳就能快速判断设备供电、通讯、报错状态。从安装边界来看，这款壳体的整体外轮廓尺寸严格控制在57规格伺服的标准安装尺寸范围内，宽度方向不超出安装耳的外侧边界，长度方向预留了接线端的弯曲半径空间，安装时在设备侧板上只需开出对应输出轴与接线端的过孔即可，不需要为壳体额外预留过多的避让空间，在多轴紧密排布的小型自动化设备中，相邻轴的伺服壳体之间最小间隙可控制在2mm以内，能大幅提升设备内部的空间利用率。壳体的拼接结构采用止口定位设计，上下壳合装时通过止口结构自动对齐同轴度，

　　装配时不需要反复调整位置就能保证各安装孔、轴孔的对位精度，合装后的接缝均匀，能达到基础的防尘防护等级，适配车间常规工业环境的使用需求，避免加工过程中产生的碎屑、粉尘进入壳体内部影响电路与编码器的正常工作。在结构强度设计上，壳体的受力薄弱位置比如安装耳根部、输出轴孔周边都做了局部加厚处理，在伺服额定扭矩输出、甚至短时过载输出的工况下，安装位置不会出现形变导致的轴系偏移，能长期保持安装精度的稳定性；壳体内部设置了多处定位柱，分别对应驱动板、编码器组件、动力接线端子的安装孔位，装配时各元件可直接通过定位柱快速定位，不需要额外做位置校准，既能提升装配效率，也能避免元件移位导致的电磁干扰、信号传输异常问题。对于做小型自动化设备结构设计的工程师来说，这类集成伺服的壳体结构细节直接影响整套设备的布局效率，这款壳体的设计完全贴合57规格集成伺服的通用安装规范，在做三维布局时可以直接调用该模型核对安装边界、干涉情况，提前预判接线空间、安装操作空间是否充足，避免实际加工装配时出现结构干涉、安装操作空间不足的问题，大幅缩短结构设计阶段的校核时间。
