汽车发动机单活塞结构三维建模作品

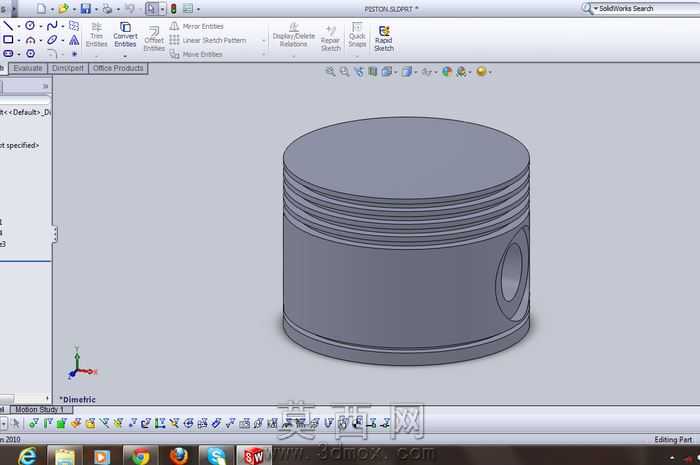

本次建模的作品为汽车发动机用单活塞，是内燃机核心往复运动部件，整体建模过程从基础形体搭建入手，首先以圆柱体作为活塞的主体基底，参考常规民用小排量发动机活塞的尺寸比例，确定活塞总高、头部直径与裙部直径的合理差值，保证活塞在气缸内运行时的适配性。建模过程中优先处理活塞头部的环槽结构，依次在头部区域切削出多道环形凹槽，分别对应气环与油环的安装位置，环槽的宽度、深度以及相邻环槽的间距都参照通用活塞的设计规范设定，保证密封结构的合理性。活塞裙部的建模保留了完整的圆柱曲面，同时在裙部对应活塞销的位置，切削出同轴的圆形通孔，用于安装活塞销实现活塞与连杆的连接，孔位的位置经过居中校准，保证活塞往复运动时的受力均匀。模型整体采用实体建模方式，未添加多余的装饰性结构，还原了活塞最基础的功能形态，材质上赋予了常规铸铝活塞的哑光金属质感，渲染时采用等轴测视角展示，能够清晰观察到活塞头部环槽、裙部销孔的完整结构，整体建模逻辑清晰，步骤简洁，适合机械建模初学者参考学习，能够帮助新手理解圆柱体类零件的切削建模思路，掌握环形阵列、同轴孔位定位等基础建模操作，同时也能直观了解发动机活塞的基础构造，明白活塞各部分结构对应的功能作用，为后续更复杂的内燃机零部件建模打下基础。
