联动式前台塞子执行机构三维设计

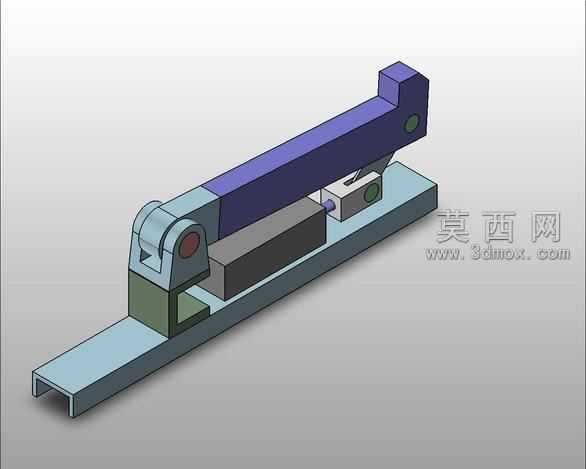

本作品为联动式前台塞子执行机构的三维建模成果，建模过程中首先对整体机构的运动逻辑进行拆解，将整套装置划分为固定底座、摆臂组件、联动滑块、塞子执行端四个核心模块，先完成各单体零件的参数化建模，再按照实际装配约束完成总装配合。建模阶段严格遵循机械设计的公差配合要求，对铰接转轴位置、滑块导向槽的配合间隙、摆臂转动行程都做了精准的参数设定，保证后续运动仿真过程中不会出现干涉卡顿问题。渲染阶段针对不同零件的材质特性做了区分处理：固定底座采用哑光冷轧钢材质，还原金属钣金的磨砂质感；摆臂主体做了深蓝色喷塑漆面效果，表面添加细微的颗粒质感模拟真实喷涂工艺；铰接转轴位置做了金属抛光处理，还原销轴的金属光泽；塞子执行端采用硬质工程塑料材质，添加轻微的半透明质感区分于金属结构件；导向滑块部分采用灰白色尼龙材质，表面做细微的磨砂纹理处理，还原工程塑料的真实触感。结构设计上采用了杠杆联动的传动逻辑，长摆臂绕中部铰接点转动时，会带动下方的滑块沿底座导向槽做直线往复运动，滑块前端的塞头可同步完成伸出塞紧、缩回松开的动作，整套机构仅需一个动力输入端即可完成塞紧动作的执行，传动路径简洁高效，没有冗余的传动零件。设计过程中重点优化了摆臂的力臂比例，在保证塞紧行程足够的前提下，尽可能缩小动力输入端的所需作用力，同时对底座的安装固定位做了标准化设计，预留了通用的安装孔位，可直接适配多数自动化产线的安装需求。建模完成后对整套机构做了全行程运动仿真验证，逐一排查了摆臂转动到极限位置时的零件干涉问题，对滑块导向槽的长度做了微调优化，保证塞头伸出到位时刚好达到预设的塞紧深度，缩回到位时不会与底座其他结构产生碰撞，各铰接位置的转动阻尼也做了参数化设定，模拟真实工况下的转动阻力，让仿真运动效果更贴近实际运行状态。
