开槽式机械连接链节三维结构设计

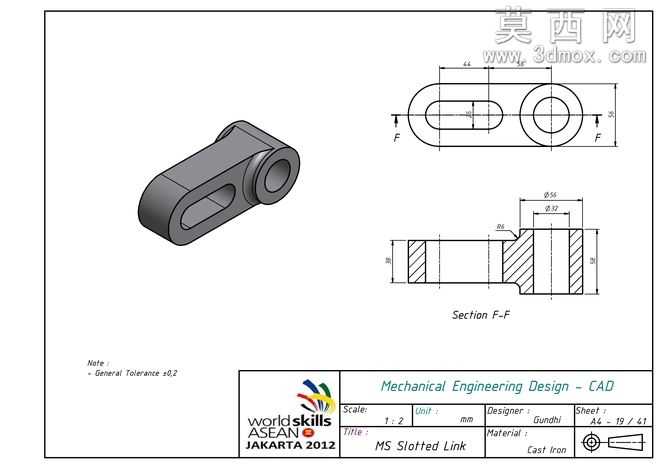

本作品为开槽式机械连接链节的三维参数化建模成果，建模过程严格遵循机械工程制图规范，以二维工程图的尺寸标注为核心依据完成全流程设计。建模初期先梳理零件的整体结构逻辑：该链节为一体化铸造成型构件，整体呈长条形布局，一端为带通孔的圆柱铰接端，用于与配套销轴完成转动配合，另一端为长圆形开槽结构，槽体沿零件长度方向开设，用于实现与相邻构件的滑动连接或间隙补偿，中间通过过渡块完成两端结构的平滑衔接，避免应力集中。建模阶段先绘制零件的主视轮廓草图，精准约束外轮廓的长圆形曲线、铰接端外圆与内孔的同轴度、开槽部分的长度与宽度尺寸，通过拉伸命令生成零件的基础实体，随后对开槽的内侧边缘、铰接端的孔口边缘添加符合工艺要求的倒角与圆角特征，还原工程图标注的未注公差要求，保证零件的加工可行性。结构设计上重点考量受力合理性，铰接端的通孔壁厚经过尺寸校核，可承受常规传动工况下的径向载荷，开槽部分的槽宽与槽深尺寸经过匹配设计，既保证与适配构件的配合间隙符合装配要求，又不会因槽体过大削弱零件整体结构强度，截面剖视图清晰展现了零件的壁厚分布，不同区段的壁厚根据受力大小做差异化设计，在满足强度要求的前提下尽可能控制零件重量。材质设定选用铸铁材质，渲染阶段还原铸铁件的哑光金属质感，对零件的棱边做细微的倒角光影处理，模拟实际机加工后的边缘效果，同时将二维工程图的视图标注、剖面符号、标题栏信息与三维模型同屏展示，直观呈现三维模型与二维图纸的尺寸对应关系，方便设计人员快速核对建模精度。整个建模过程完全贴合机械设计的实际生产需求，所有特征均具备明确的工程意义，无冗余设计元素，可直接用于后续的装配仿真、工程出图或3D打印验证环节。
