乘用车多辐条轻量化铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件选型与结构设计工作中，铝合金轮毂是兼顾承载性能、外观表现与轻量化需求的核心部件，不同于传统钢制轮毂的冲压焊接成型工艺，这类一体铸造成型的铝合金轮辋，在结构设计阶段需要同步匹配整车的轴荷参数、轮胎规格、制动系统安装边界以及转向节的连接尺寸，避免后期装车出现干涉、承载不足或者动平衡超差的问题。从实际应用场景来看，这类多辐条结构的合金车轮主要适配家用紧凑型及中型乘用车，日常行驶过程中需要承受整车垂直载荷、转向时的侧向力矩、制动过程中的扭转冲击，还要兼顾非铺装路面行驶时的局部冲击载荷，因此在结构建模阶段，轮辐的受力路径设计是核心环节，每一根辐条的截面都采用变厚度设计，靠近轮毂中心安装座的位置厚度更大，

　　逐步向轮辋边缘过渡减薄，既保证应力从安装法兰位置均匀分散到整个轮辋圆周，又能尽可能去除非受力区域的多余材料，实现簧下质量的降低，而簧下质量的减小，能够直接提升悬架系统的响应速度，改善整车的操控表现与行驶平顺性。在安装边界的设计上，轮毂中心的定位孔需要与转向节的轴头尺寸做过盈配合设计，保证装配后的同轴度，周边的螺栓孔分布圆直径、螺栓孔孔径以及沉台深度，都需要严格匹配对应车型的轮毂螺栓规格，避免装配后出现贴合面不平整、高速行驶抖动的问题；轮辋部分的胎圈座直径、轮缘高度以及气门嘴安装孔位置，都需要严格对应所选轮胎的规格参数，保证轮胎装配后的密封性与固定可靠性，同时轮辐内侧的空间需要预留足够的制动系统避让空间，

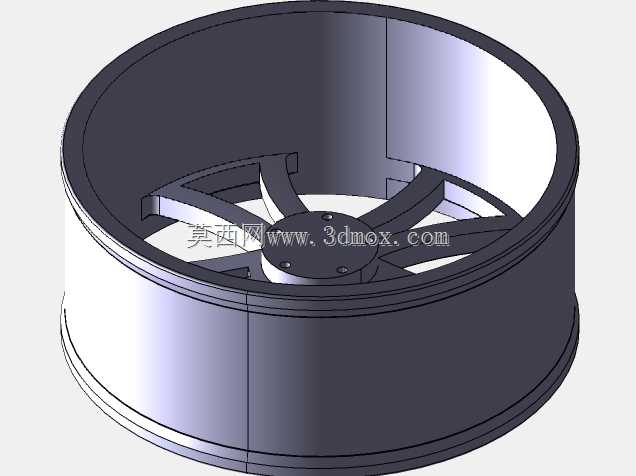

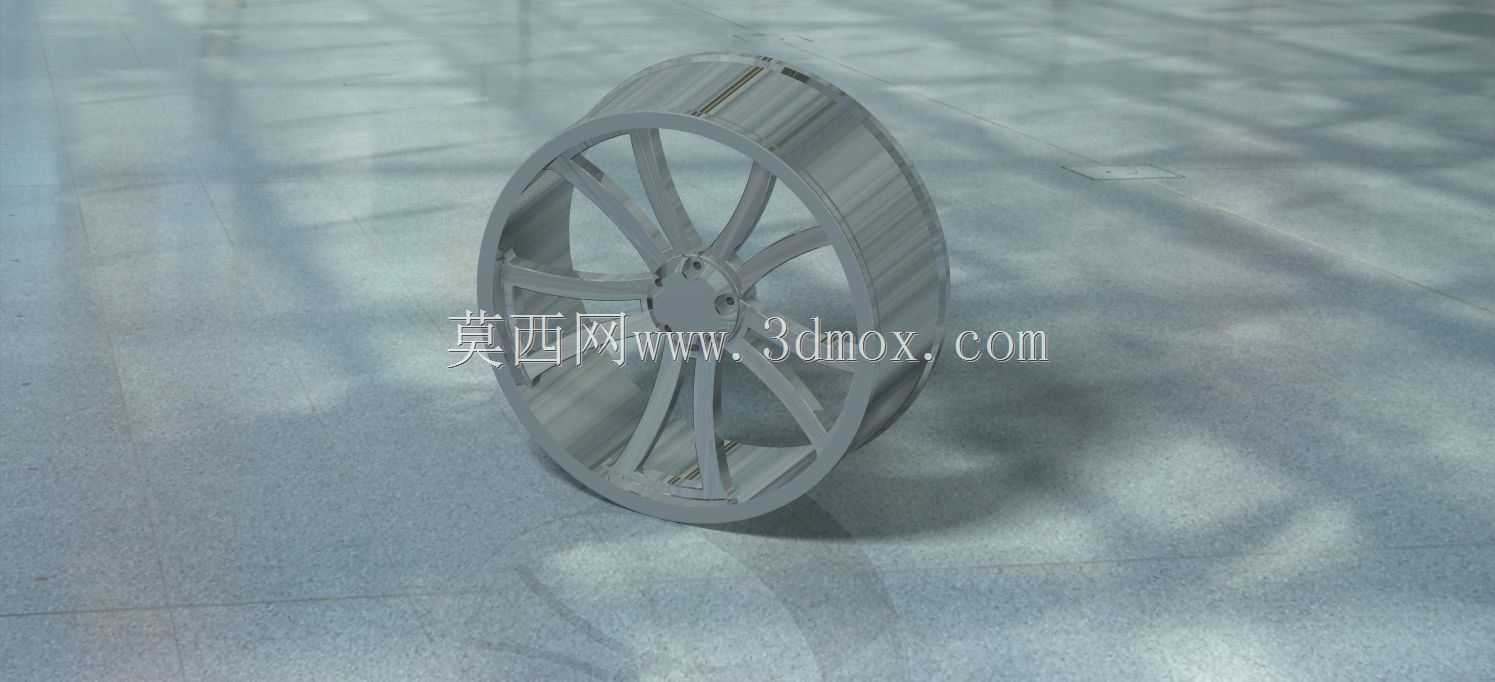

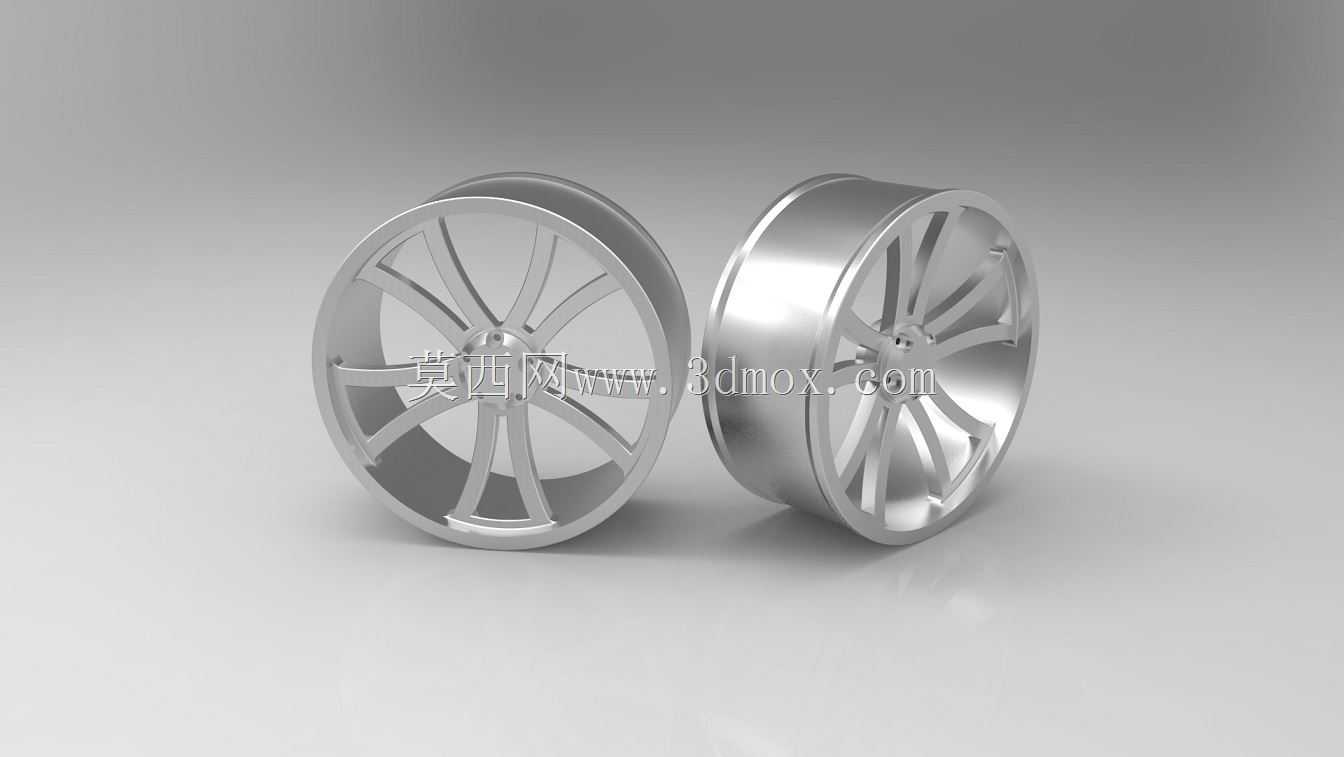

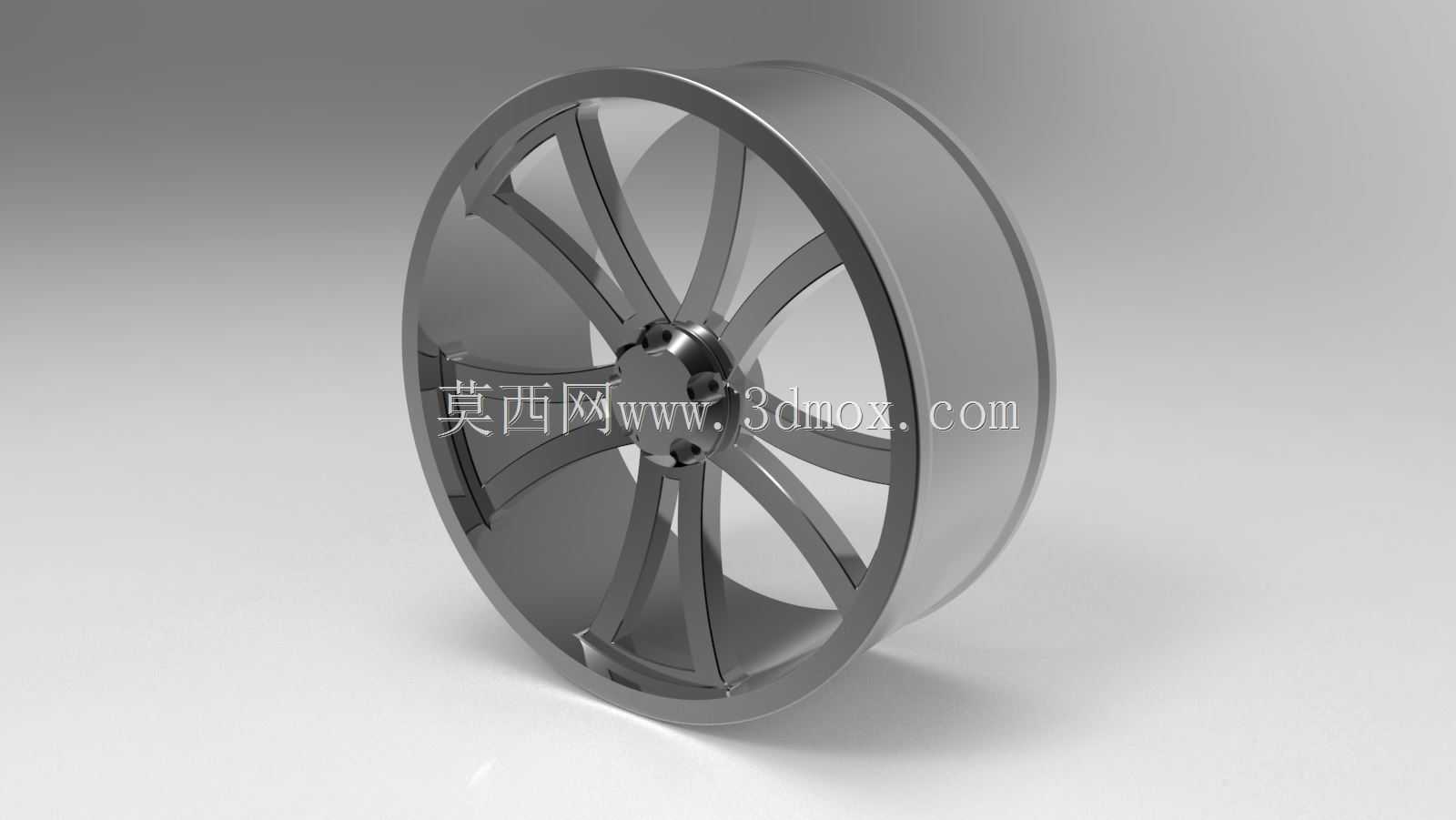

　　要能容纳对应车型的制动盘与制动卡钳，避免转向或者颠簸工况下轮辐与制动部件发生剐蹭。从外形设计的角度，这款轮毂采用十辐分叉式的造型设计，辐条表面做了大圆弧过渡处理，既减少了铸造过程中的应力集中问题，也能在后期表面处理时获得更均匀的镀层效果，同时辐条之间的镂空区域能够提升制动系统的散热效率，长距离连续制动时，行驶气流可以通过镂空区域直接带走制动盘产生的热量，降低制动热衰减的风险。在建模过程中，所有的过渡圆角都需要做工艺性校验，避免出现过小的内角导致铸造时充型困难，或者应力集中导致的使用过程中开裂问题，轮辋的整体宽度、偏距参数都需要结合整车的轮距设计、翼子板边界做匹配，保证轮胎上下跳动、转向时不会与翼子板内衬、悬架摆臂发生运动干涉。

　　不同于改装类大尺寸轮毂的夸张造型，这款量产取向的合金车轮在设计时平衡了外观效果与实用性能，轮缘部分做了加厚处理，能够降低低速靠边停车时路肩剐蹭对轮辋造成的损伤，整体重量控制在同规格钢制轮毂的60%左右，在保证足够安全系数的前提下，有效降低了整车的簧下质量，对于提升燃油经济性或者纯电车型的续航表现也有一定的辅助作用。在结构校验环节，需要针对径向载荷、弯曲疲劳、冲击性能三个核心工况做仿真验证，轮辐与轮辋的连接位置是应力集中的高发区域，建模时需要保证该位置的圆角过渡平滑，避免出现截面突变，同时安装法兰面的平面度需要控制在合理公差范围内，保证轮毂与轴头安装后完全贴合，避免高速行驶时出现车轮抖动的问题。
