车床尾座顶尖锁紧进给机构

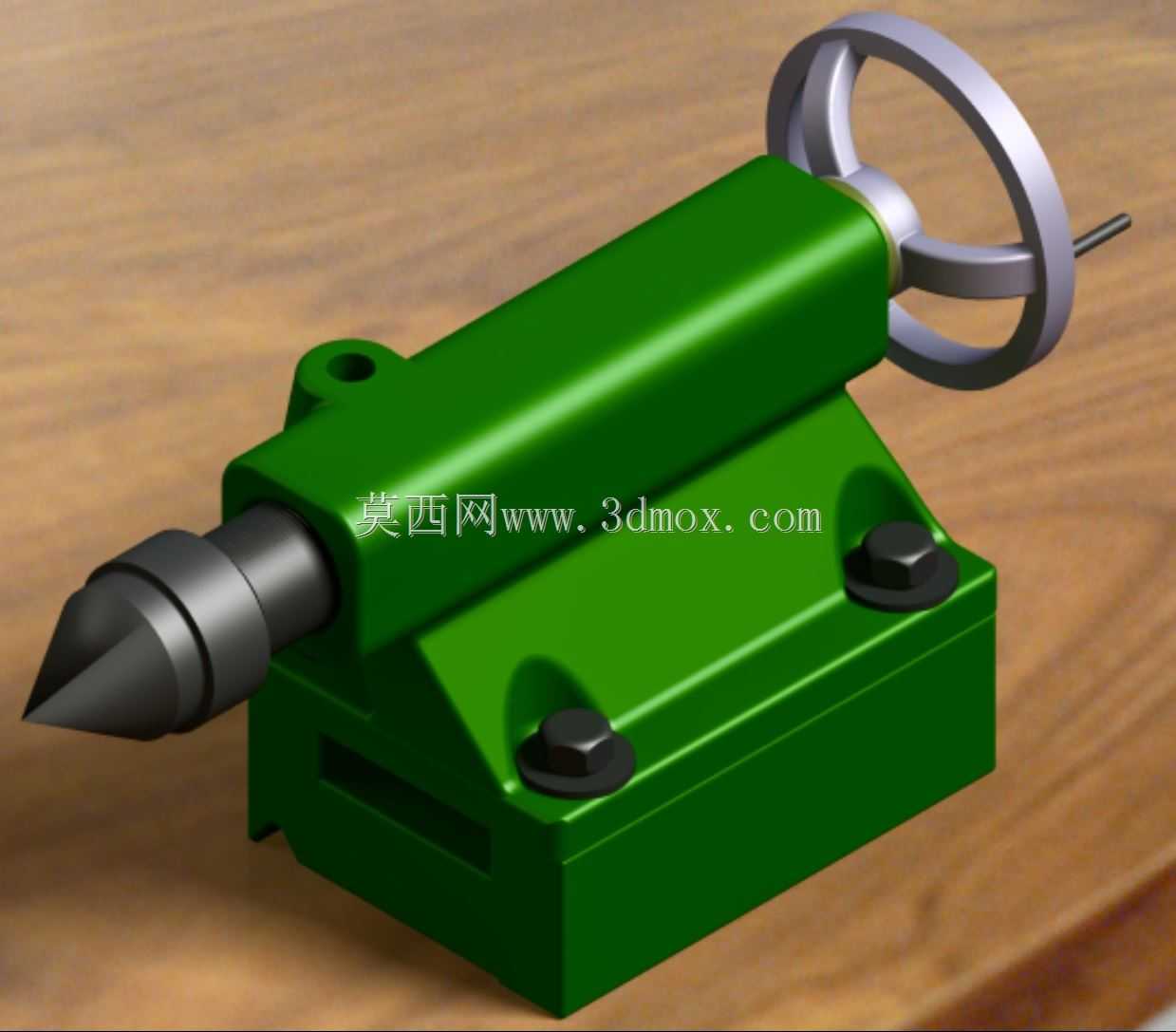

　　这个结构呈现的是车床尾座总成，核心作用是在轴类零件加工时提供轴向支承，也可用于安装钻头、铰刀等孔加工刀具完成进给。实际车间里，长轴车削若没有尾座顶尖顶持，工件在切削力作用下容易产生挠度、振刀甚至被甩出，因此尾座的刚性、顶尖同轴度和进给手感直接影响加工稳定性。模型把底座、尾座体、套筒、顶尖、手轮、锁紧螺栓等关键件都做了出来，便于在整机布局阶段校核干涉、运动行程和安装位置。

　　从功能拆分看，前端锥尖用于顶入工件中心孔，承担径向约束和部分轴向定位；套筒藏在尾座体孔内，通过手轮带动丝杠实现轴向伸缩，从而控制顶尖顶紧力或刀具进给量。手轮采用轮缘加辐条形式，操作时可提供较大回转半径，在相同输入力下获得更省力的进给手感。尾座体侧面保留了锁紧结构的空间，套筒调整到位后需要压紧，防止重切削时套筒后退。底座上两颗内六角螺栓对应压板锁紧，用于把尾座固定在床身导轨指定位置，安装时要结合导轨面宽度、T形槽间距和压板厚度确定边界。

　　设计这类尾座时，首先要确定的是中心高，也就是顶尖轴线到底座安装面的距离，它必须与机床主轴中心高一致，否则工件会被顶偏，车削外圆出现锥度。其次是套筒直径和行程，套筒直径影响支承刚性，行程决定可适应的工件长度范围以及孔加工深度。模型中尾座体与底座采用斜面贴合，这种结构常见于尾座横向微调，通过侧向螺钉推动尾座体相对底座产生微小偏移，用于车削小锥度长轴，但在普通支承工况下必须保证复位可靠。

　　外形边界方面，底座需要落在床身导轨面上，其宽度、长度和螺栓孔位决定了能否安装到指定机床上；尾座体上方的吊装或夹持凸台要避开回转工件和刀架运动空间；后端手轮外圆是操作空间校核重点，尤其在尾座靠近主轴箱或卡盘时，要保证手轮旋转不与工件、卡盘扳手、刀塔发生碰撞。前端顶尖伸出后，最大外伸量不能只看行程，还要结合套筒夹持长度判断，悬伸过长会降低刚性。

　　从建模逻辑看，该模型适合用于教学演示、机床总图装配和非标自动化线中类似顶紧机构的方案参考。结构件多为铸件外形，底座和尾座体保留了加强筋与安装凸台，既能减轻重量，又能保证导轨贴合面和套筒孔所在区域的刚度。黑色螺栓、手轮与绿色箱体形成明显区分，在三维评审中可快速识别紧固件、操作件和主体件。若进入详细设计阶段，还需要补充丝杠螺母副、键连接、润滑通道、锥孔规格、锁紧块行程以及导轨压板尺寸等工程信息。

　　在设备选型或改造时，这类尾座不能只看外观是否接近，更要核对顶尖锥度、套筒行程、中心高、底座安装尺寸和锁紧方式。重载切削应优先加大套筒直径和底座接触长度；精密加工则要关注套筒孔与底座导轨面的平行度、顶尖锥孔径向跳动以及手轮进给的空程量。三维模型在这里的价值，是把这些空间关系提前暴露：手轮是否便于人工操作，顶尖缩回后是否与底座前端干涉，螺栓拆装是否需要预留扳手空间，尾座移动时是否会碰到床身护罩或排屑器。把这些边界在设计阶段处理好，现场装配和调试会少很多返工。
