铝型材框架台式数控雕刻加工设备结构

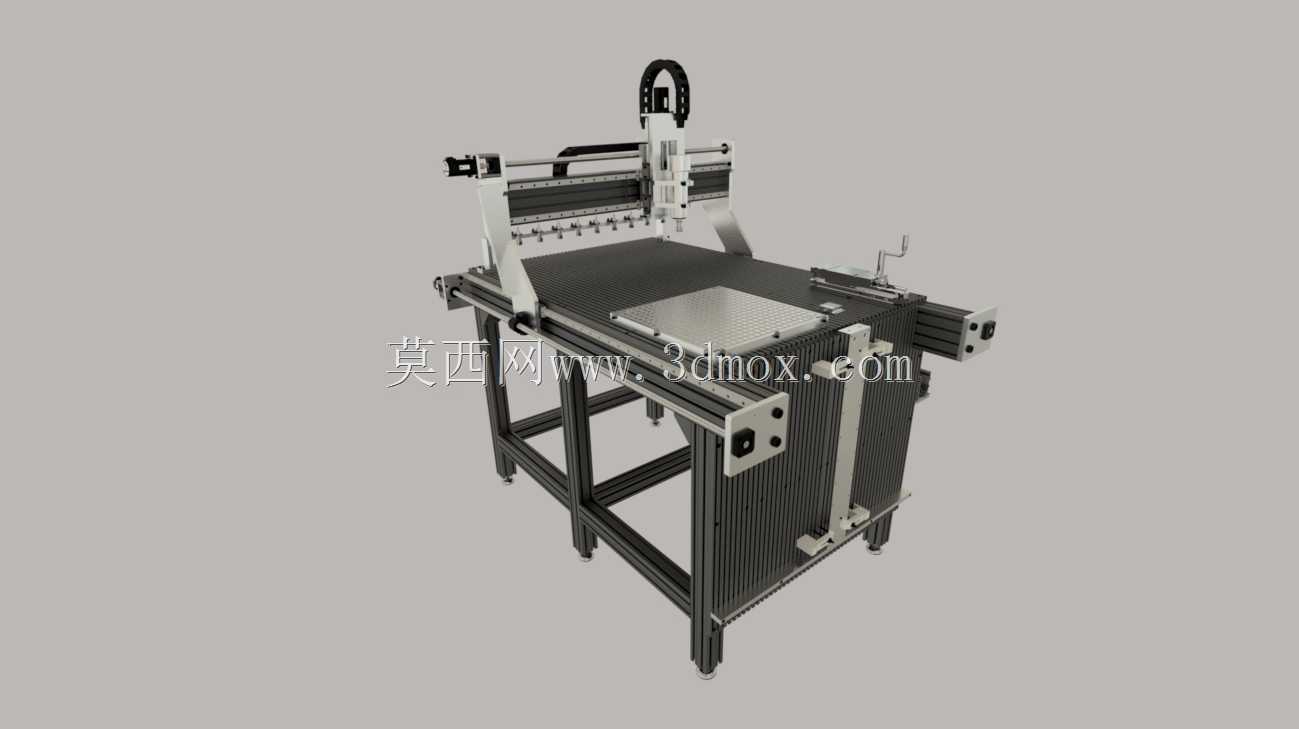

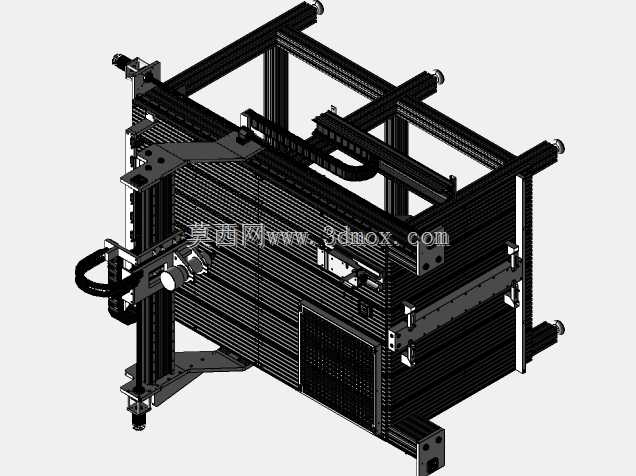

　　这套台式数控加工设备的整体框架采用工业铝型材拼接搭建，区别于传统焊接铸铁机身的设备，铝型材框架的优势在于装配调试阶段可灵活调整各轴的平行度与垂直度，后期维护时也能快速拆解更换受损的型材段，不需要大型吊装设备配合，适合小型加工工坊、个人工作室这类场地空间有限、起重条件不足的使用场景。设备的龙门运动组件横跨工作台面两侧的直线导轨，X轴传动采用同步带搭配滑块的结构，能在保证运动速度的同时控制运行噪音，Z轴主轴滑台通过垂直导轨安装在龙门横梁上，可沿垂直方向完成进给动作，适配不同厚度的待加工工件，主轴夹头可装夹不同直径的铣刀、刻刀，满足板材雕刻、软金属铣削、塑料件切边等多类加工需求。工作台面采用平整的硬质铝板作为承载基底，

　　台面预留的T型槽可配合压块快速固定待加工工件，不需要额外制作复杂的专用工装，针对亚克力板、密度板、薄铝板这类常见的加工素材，装夹过程可在数分钟内完成，能有效缩短单件加工的准备周期。设备的Y轴传动组件布置在工作台两侧的铝型材基座内部，通过联轴器将伺服电机的旋转运动转化为龙门架的直线往复运动，两侧导轨的安装基面在装配时需要做共面度校准，避免龙门运行过程中出现卡滞、爬行的问题，长期运行后也可通过调整导轨侧边的顶丝来消除间隙，保证加工精度的稳定性。从安装边界来看，设备整体占地尺寸适配常规小型车间的工位布局，底部的铝型材支脚可搭配可调脚杯，在不平整的地面上也能快速调平机身，不需要额外做混凝土基础预埋，接电即可完成部署，

　　对于刚起步的加工类创业场景十分友好。设备的走线全部隐藏在铝型材的槽道内部，外侧通过盖板封挡，既能避免加工过程中产生的切屑、粉尘刮擦线缆造成绝缘层破损，也能让设备整体外观更整洁，减少清洁维护的工作量。主轴的冷却系统采用侧置安装的布局，不占用工作台面的有效加工空间，冷却管路可随Z轴同步运动，在加工过程中持续对刀具和加工区域进行冷却，避免刀具过热出现磨损加快、加工面烧糊的问题。龙门横梁的型材截面经过加强设计，在Z轴滑台运行到横梁中间位置时，也不会出现明显的下挠变形，保证全行程范围内的加工精度一致性，针对小幅面的浮雕加工、PCB板铣制、木质工艺品雕刻这类精度要求较高的加工场景，这套结构的刚性完全可以满足使用需求。

　　设备的限位开关布置在各轴的行程两端，当运动组件运行到极限位置时会自动触发停机信号，避免超程运行造成传动部件的碰撞损坏，原点开关的位置可根据实际加工需求进行微调，方便使用者根据常用的工件尺寸设定加工原点，减少每次开机后的回零调试时间。不同于大型工业数控设备的复杂结构，这套台式设备的所有零部件都采用市面上通用的标准件，直线导轨、同步轮、同步带、紧固件都可直接从五金渠道采购，后期更换配件不需要等待厂家定制，能大幅降低设备的长期使用成本，对于设备维护能力不强的小型用户来说十分友好。在实际加工场景中，这套设备可承担小批量定制化零件的加工任务，比如广告行业的亚克力字切割、木工行业的小摆件浮雕加工、电子行业的PCB样板铣制、教学场景中的数控加工实操演示都能适配，不需要针对单一行业做大幅的结构改动，通过更换不同的刀具、调整加工参数即可切换加工用途。设备的整体高度适配常规站立操作的工位高度，操作人员在装夹工件、对刀操作时不需要过度弯腰或者抬手，长时间操作的疲劳度更低，操作面板的安装位置可根据使用者的操作习惯固定在机身左侧或者右侧，适配不同工位的布局需求。
