双法兰弧形弯通管路连接构件结构设计

　　该构件的核心定位是管路系统中转向衔接段，两端采用标准法兰对接结构，可直接嵌入两端带对应法兰接口的直管段或设备端口，无需额外加工焊接坡口，现场装配仅需穿入紧固件即可完成定位，在化工流体输送、市政给排水、暖通空调循环管路、轻工物料输送等场景中，承担改变管路走向、抵消安装位偏差的作用。从结构形态来看，整体为弧形弯通构型，流道内壁随外轮廓同步平滑过渡，不存在直角突变区域，流体经过时可大幅降低局部阻力损失，减少介质在转角处的涡流滞留，对于含细小颗粒的介质输送场景，也能降低颗粒在转角位置沉积堵塞的概率。两端法兰盘沿圆周均匀布置螺栓通孔，孔位分度圆与法兰端面保持严格垂直，装配时多颗螺栓可同步均匀预紧，避免单侧受力导致密封面偏斜。

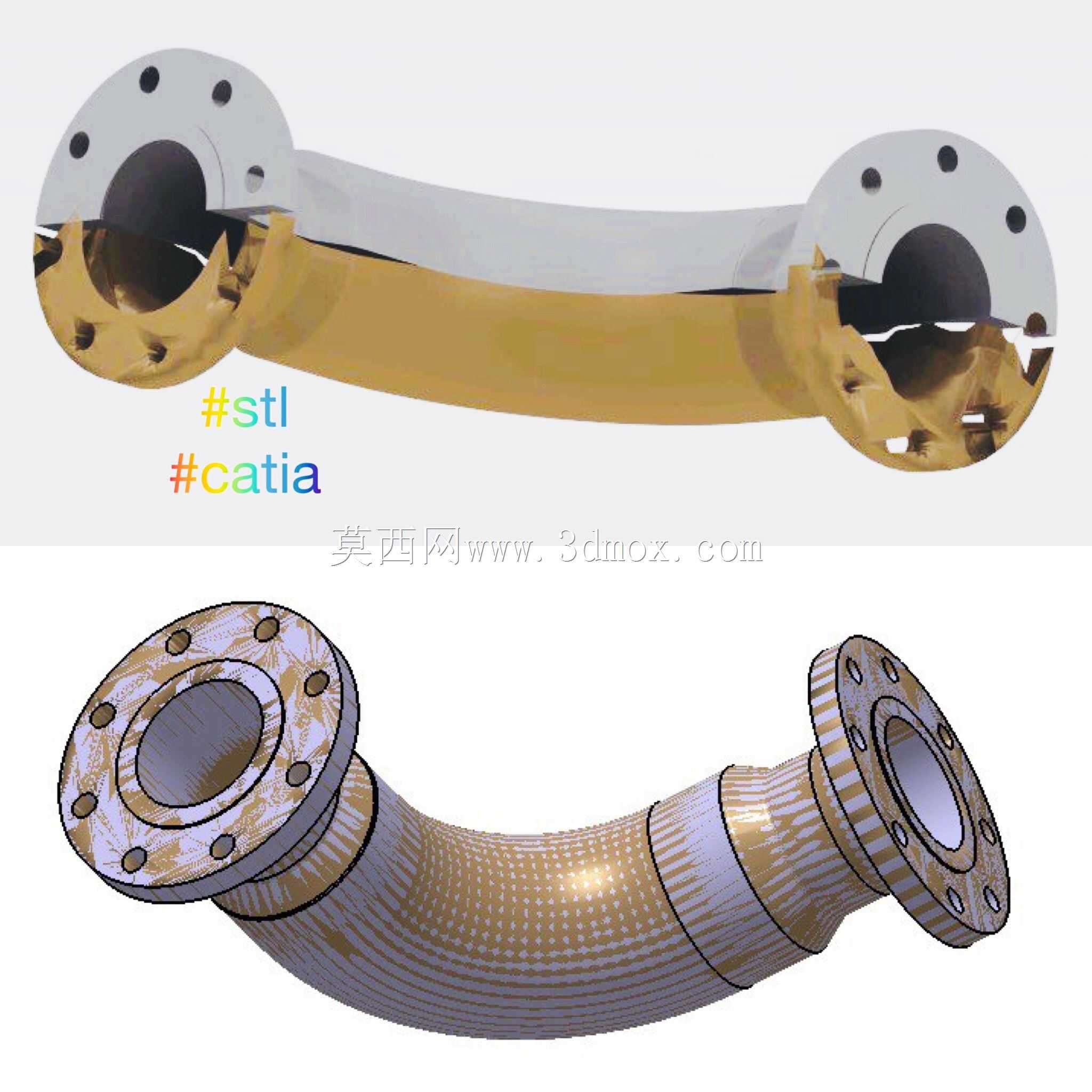

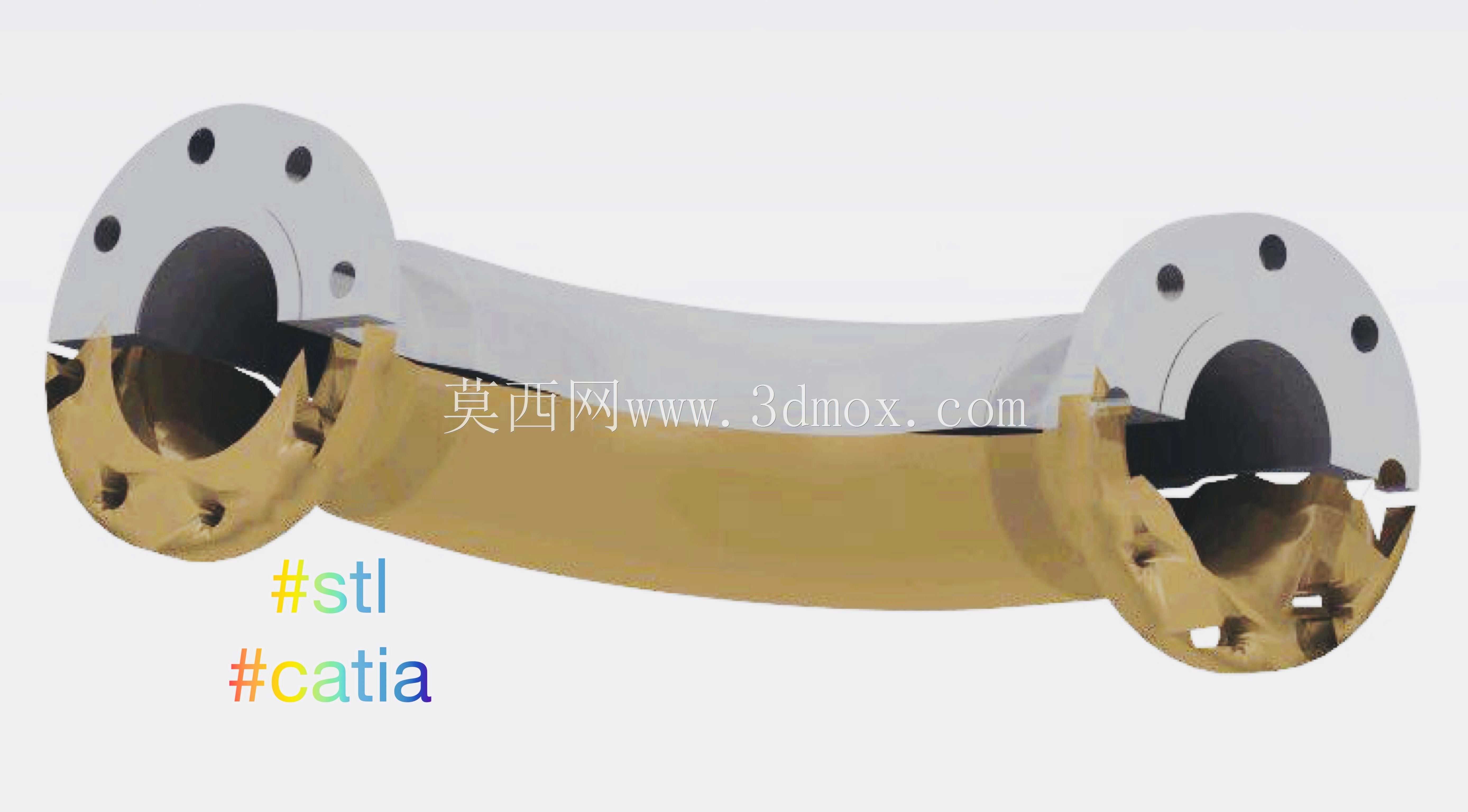

　　法兰与弧形主体衔接位置做了加厚过渡处理，该区域是管路承压时的应力集中高发区，加厚过渡可分散弯管段在内压作用下产生的轴向拉应力与弯曲应力，降低长期运行过程中焊缝或基体开裂的风险。建模过程中优先以流道中心线为基准搭建骨架，先确定弧形段的弯曲半径与转角角度，再向两侧偏移生成管壁实体，两端法兰以流道端点为定位基准，保证法兰密封面与流道轴线完全垂直。螺栓孔的阵列采用圆周参数化驱动，修改法兰规格时可同步更新孔位数量与分度圆直径，无需重复绘制草图。构件的剖切展示结构可直观呈现内外壁的对应关系，设计时需重点控制弧形段的壁厚均匀度，若壁厚偏差过大，承压时薄壁位置会率先出现应力超限。安装边界方面，需预留两端法兰外侧的螺栓操作空间，

　　扳手活动范围内不能布置其他管线或结构件，弧形段的外轮廓转弯半径要提前与周边设备做干涉校验，尤其是在管路排布密集的车间内部，要避免弯管外弧与相邻桥架、支架发生碰撞。密封面的平面度需控制在合理公差范围内，装配时搭配对应压力等级的密封垫片，可满足不同压力等级管路的密封需求。该类弯通构件在实际选型时，需匹配对接管路的公称通径与压力等级，法兰的螺栓孔数量、孔径必须与配对法兰完全一致，否则现场无法完成装配。弧形段的弯曲半径不宜过小，过小的弯曲半径会大幅提升流体局部阻力，同时提升成型加工的难度，常规工况下弯曲半径取通径的1.5倍左右可兼顾阻力性能与安装空间占用。针对有腐蚀介质的使用场景，建模阶段可直接调整基体材质参数，

　　同步校核不同壁厚下的腐蚀裕量，保证构件达到设计使用周期。在管路系统的应力分析中，该弯通段同时承担介质内压、管路热胀冷缩产生的位移应力，两端法兰的刚性连接可将部分应力传递至相邻直管段，避免转角位置应力过度集中。构件的外轮廓无多余凸起结构，外表面做平滑过渡处理，后期做防腐涂装或保温层包裹时，可减少施工死角，提升防护层的贴合度。
