斜齿锥齿轮传动件三维结构设计

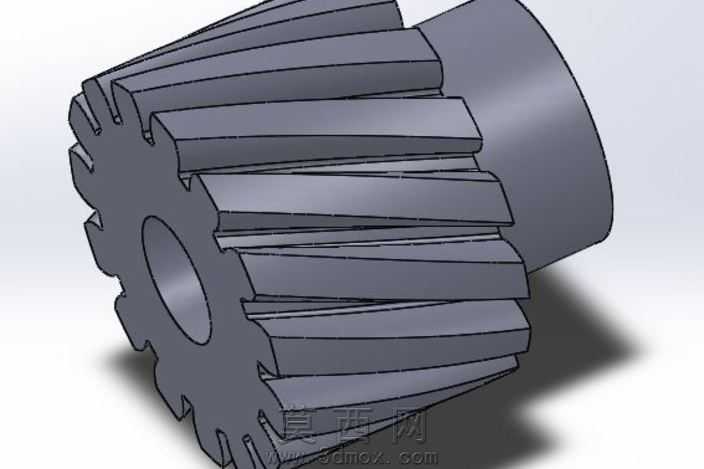

本作品为斜齿锥齿轮三维结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循锥齿轮啮合原理与机械设计标准，首先通过齿廓渐开线方程生成基准齿形，结合螺旋角参数完成斜齿齿面的扫掠成型，保证齿形精度符合传动啮合要求。模型整体分为轮齿段与安装轴段两部分，轮齿部分采用螺旋式排布的锥齿结构，齿向沿锥面呈倾斜分布，相较于直齿锥齿轮具备更优的啮合重合度，可有效降低传动过程中的冲击与噪音，提升动力传输的平稳性。建模时对齿根过渡圆角进行了精细化处理，避免应力集中问题，同时保证轮齿的结构强度符合常规传动工况的载荷要求。中心安装孔采用通孔设计，孔壁做了光滑过渡处理，可适配标准轴类零件的装配需求，轴段与轮齿衔接处设置了定位台阶面，方便装配时的轴向定位。渲染阶段采用金属哑光材质模拟实际钢制齿轮的质感，通过环境光与定向光源的搭配，清晰呈现轮齿的螺旋走向、齿面弧度以及整体锥度结构，阴影效果的添加进一步强化了模型的立体感与结构辨识度。设计过程中充分考虑了齿轮的实际应用场景，整体结构兼顾了传动性能与装配便利性，可用于机械传动系统的结构演示、装配模拟以及相关教学场景使用，模型各特征参数均可编辑调整，方便根据不同的传动比、载荷需求进行参数修改，适配不同的设计使用需求。
