ATL30L航空燃油储油箱体结构

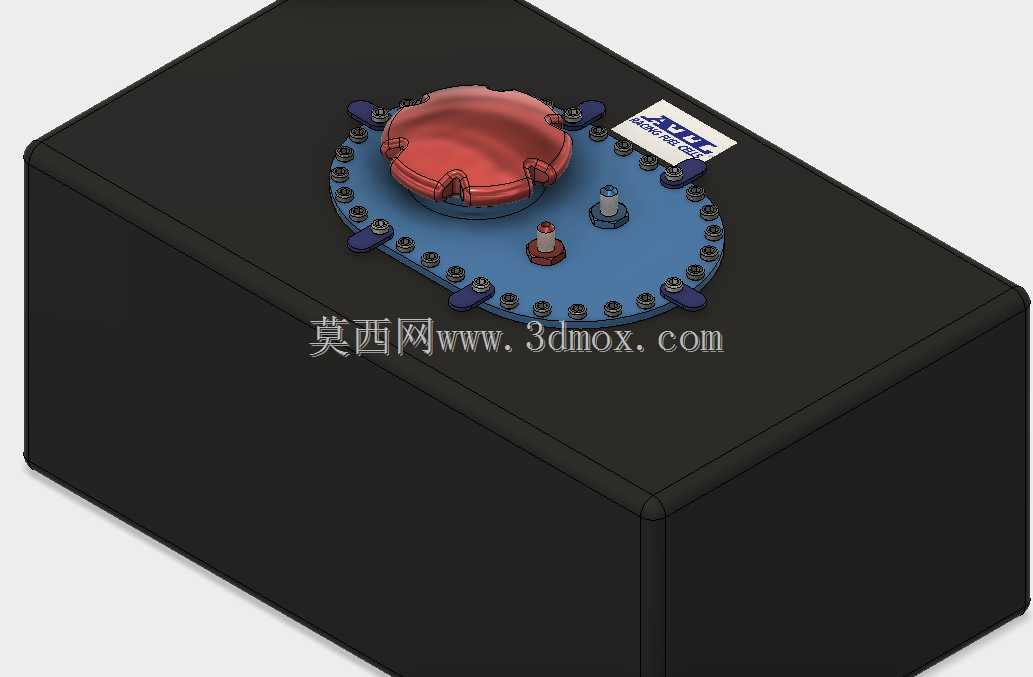

　　这类30升容积级燃油箱常见于小型通航飞行器、无人机动力系统以及地面辅助动力单元的燃油供给环节，核心作用是在有限安装空间内稳定储存燃油，并向发动机或燃烧装置提供连续、洁净、压力相对稳定的油料。箱体本体采用近似长方体的构型，边角做圆弧过渡，并非单纯为了外观处理，而是为了降低应力集中、避免在振动工况下出现箱壁疲劳开裂，同时也能在装机时减少与周边结构件的干涉风险。顶部集成的蓝色法兰盘是整个油箱功能最集中的区域，法兰周向布置多颗紧固件，将上盖与箱体密封连接，这种可拆卸结构便于后期检查内部清洁度、更换密封件或维护内置油量传感部件。法兰中央红色大口径部件为加油口盖，采用快开式结构设计，能够在地面补加燃油时快速开启，闭合后依靠密封圈实现承压密封，

　　防止飞行姿态变化或颠簸过程中燃油溢出。加油口旁的小尺寸接口分别对应燃油输出、通气以及油量测量通路：出油接口负责向发动机供油，通气接口用于平衡箱体内外压差，避免随着燃油消耗箱内形成负压而导致供油中断，油量传感器安装位则可实时反馈剩余油量，为飞行操控或设备运行提供油量依据。从结构设计角度看，箱体外形规整，便于在机身、设备舱或机架内部进行贴壁布置，能够充分利用矩形空间，相比异形油箱拥有更高的空间利用率。顶部法兰集中布局所有功能接口，可简化外部管路走向，使供油、通气、信号线路均从上部区域集中引出，降低装机后管路弯折和与其他系统发生干涉的概率。箱体壁厚与加强形式围绕耐油、抗振和轻量化三个目标平衡，材料选择需兼顾燃油相容性与结构强度，

　　长期接触航空燃油后不应出现溶胀、开裂或密封性能下降。安装边界方面，该油箱可通过箱体底部或侧面设置固定点，借助绑带、支架或减震垫固定在安装平台上；设计安装支架时需要预留法兰周边操作空间，保证加油口能够正常开启、紧固件具备扳手操作余量，同时各外接管路接口要留出接头插拔和管路弯曲半径，避免硬管对接产生附加应力。实际工程应用中，这类油箱还要考虑姿态适应性，在飞行器爬升、下降、侧倾等工况下，出油口应尽量保证持续浸没在燃油中，减少吸气断油的可能；通气系统则需具备防溢能力，避免大姿态变化时燃油从通气管泄漏。三维建模过程中，法兰孔位的分度圆、密封面平面度、接口螺纹规格以及箱体内部净容积都是需要重点核对的内容，任何孔位偏差都会直接导致装机时密封失效或管路无法对接。整体结构没有复杂运动机构，但对密封可靠性、空间占位和接口协调性要求很高，是动力系统中决定续航与运行安全的关键储油部件。
