可收放式小型起落架结构三维设计

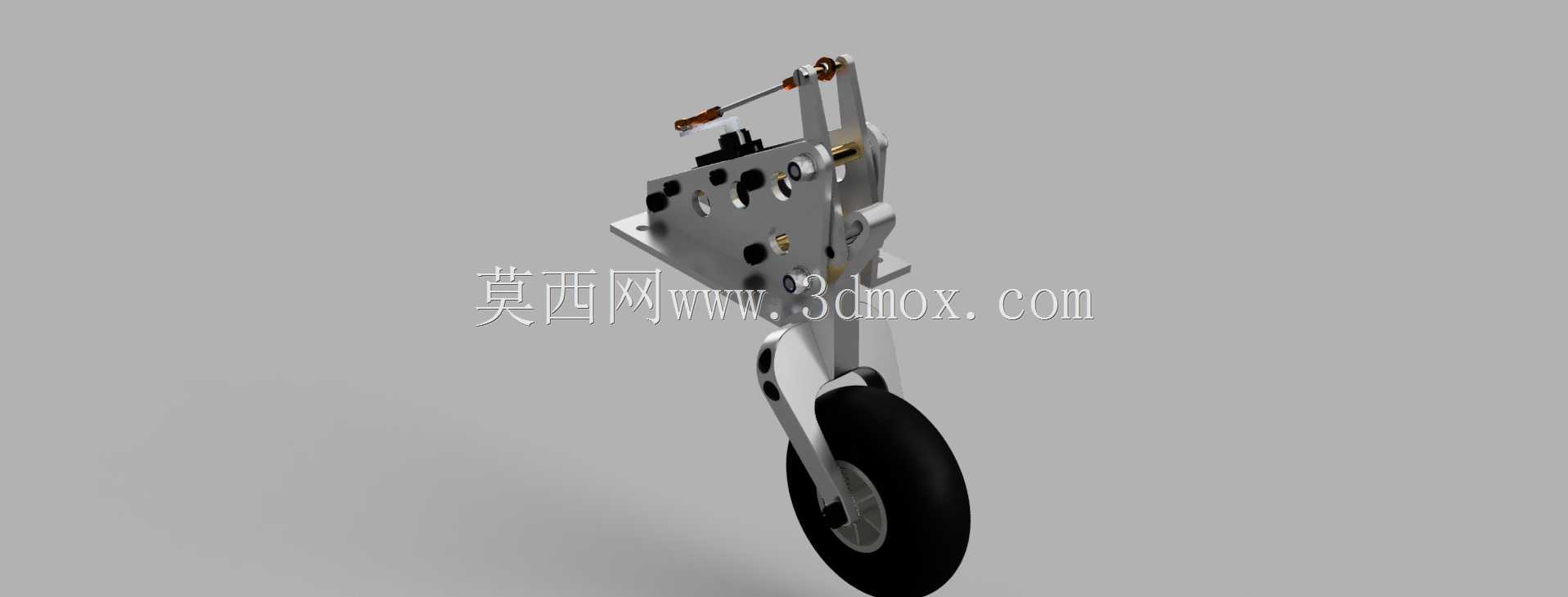

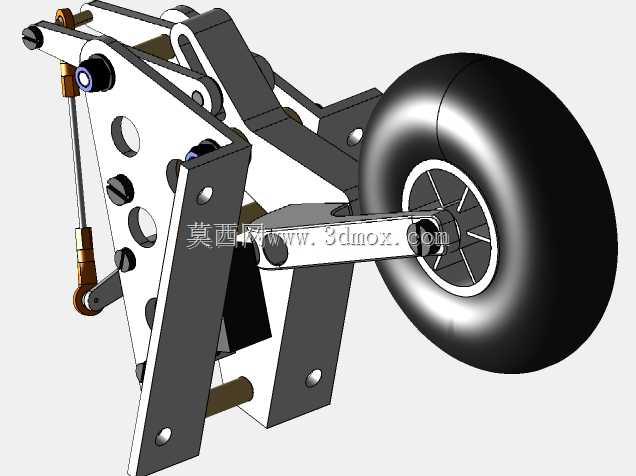

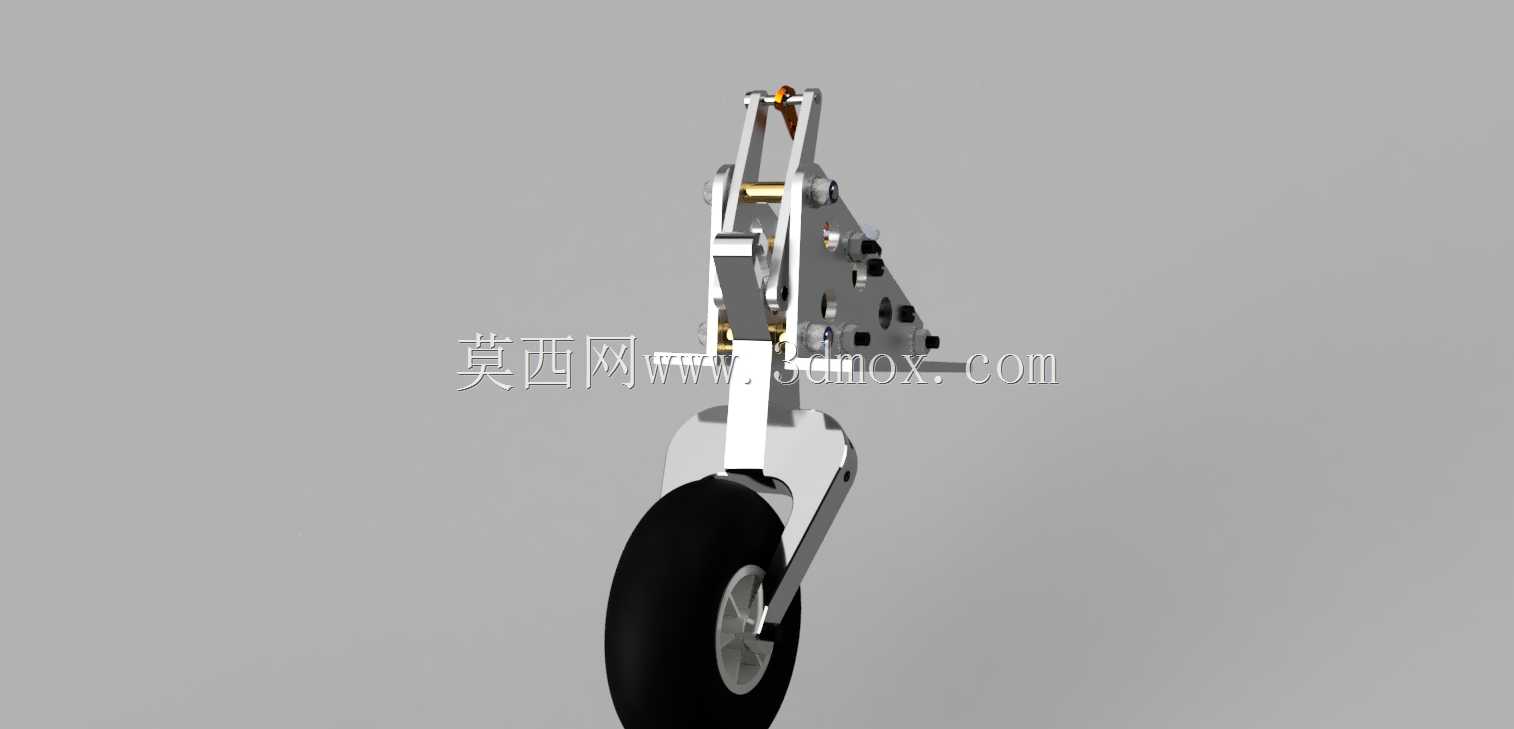

　　这套可收放起落架结构，主要适配轻小型固定翼航模、轻型无人机的起降支撑需求，在实际应用场景中，既需要承担飞行器地面滑跑、起降阶段的全部载荷，还要通过收放动作降低飞行过程中的气动阻力，提升飞行器的巡航效率与航程表现。从结构功能来看，整套机构分为支撑铰接臂组、机轮组件、收放作动连接端、安装基座几个核心部分，支撑臂采用多连杆铰接布局，每处铰接点都配置了耐磨衬套安装位，能够在收放转动过程中保证运动轨迹的一致性，避免出现卡滞、偏磨的问题。机轮部分采用实心橡胶轮体搭配辐条式轮毂结构，轮毂中心预留了轮轴安装孔，轮轴与支撑臂末端的安装座采用间隙配合设计，既保证机轮转动的顺滑度，也能通过轴端的限位结构防止机轮在滑跑过程中出现轴向窜动。

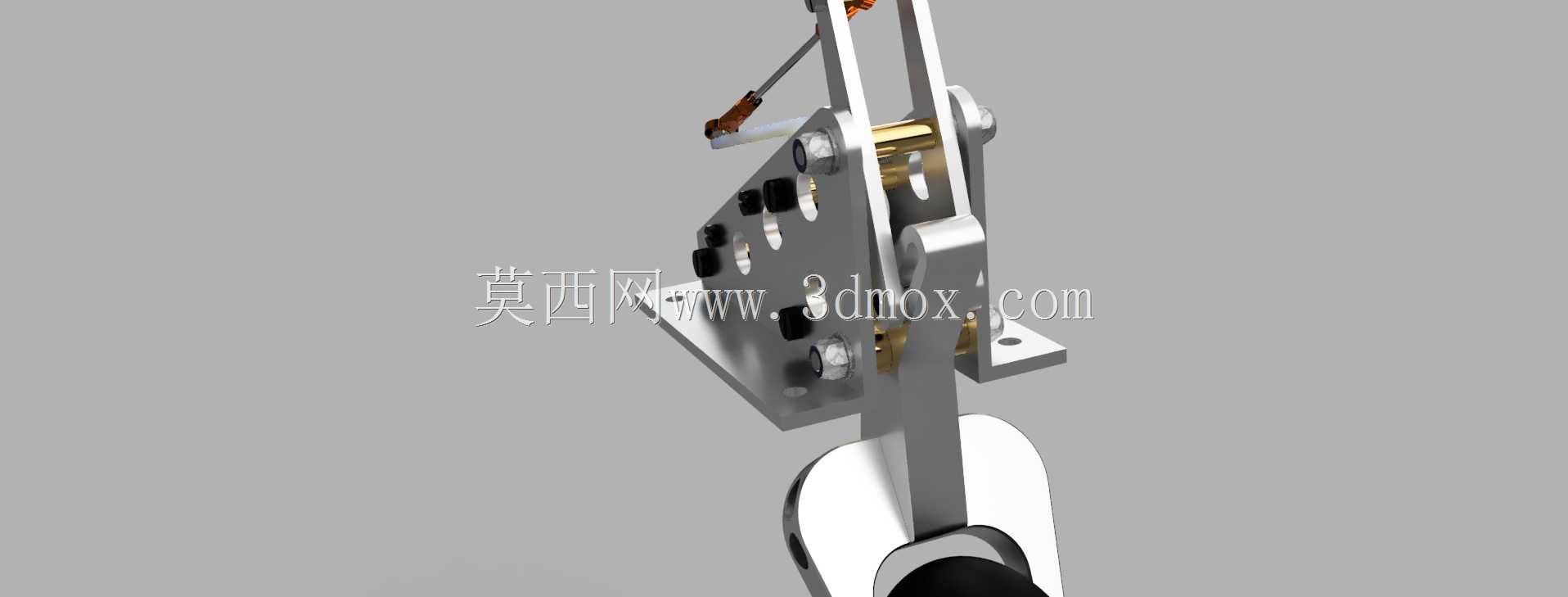

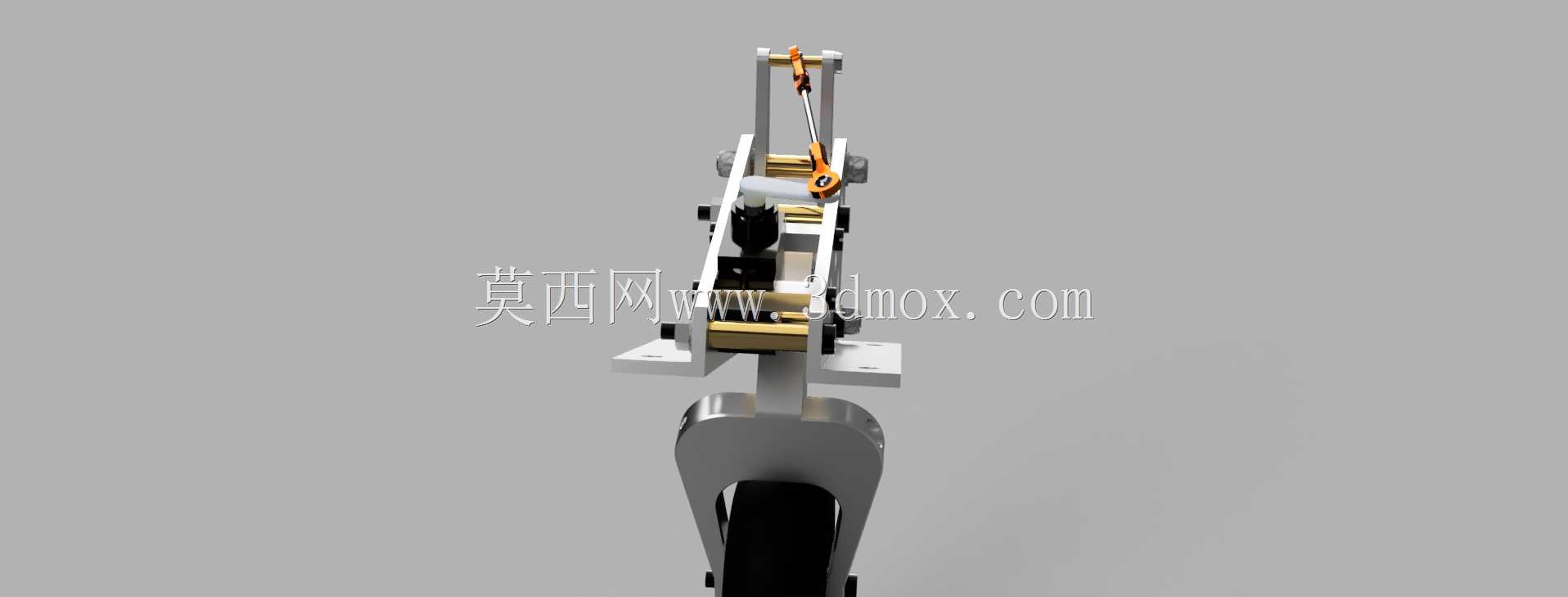

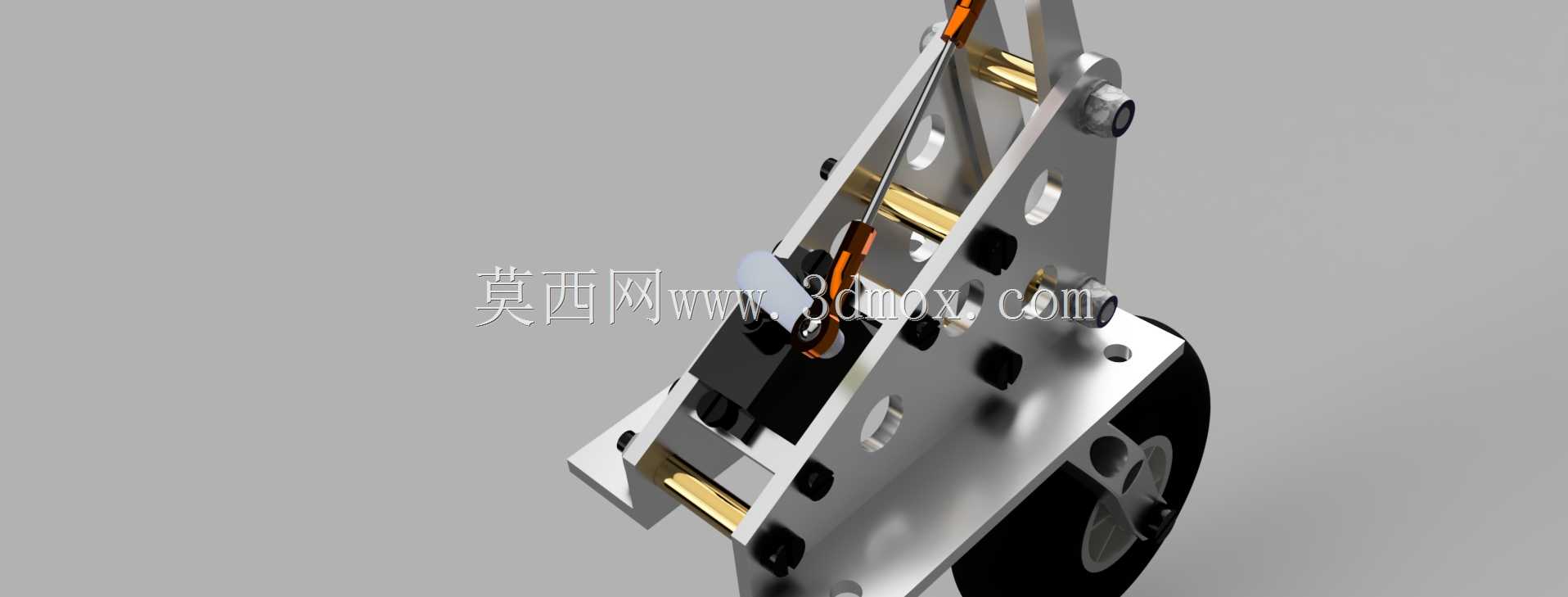

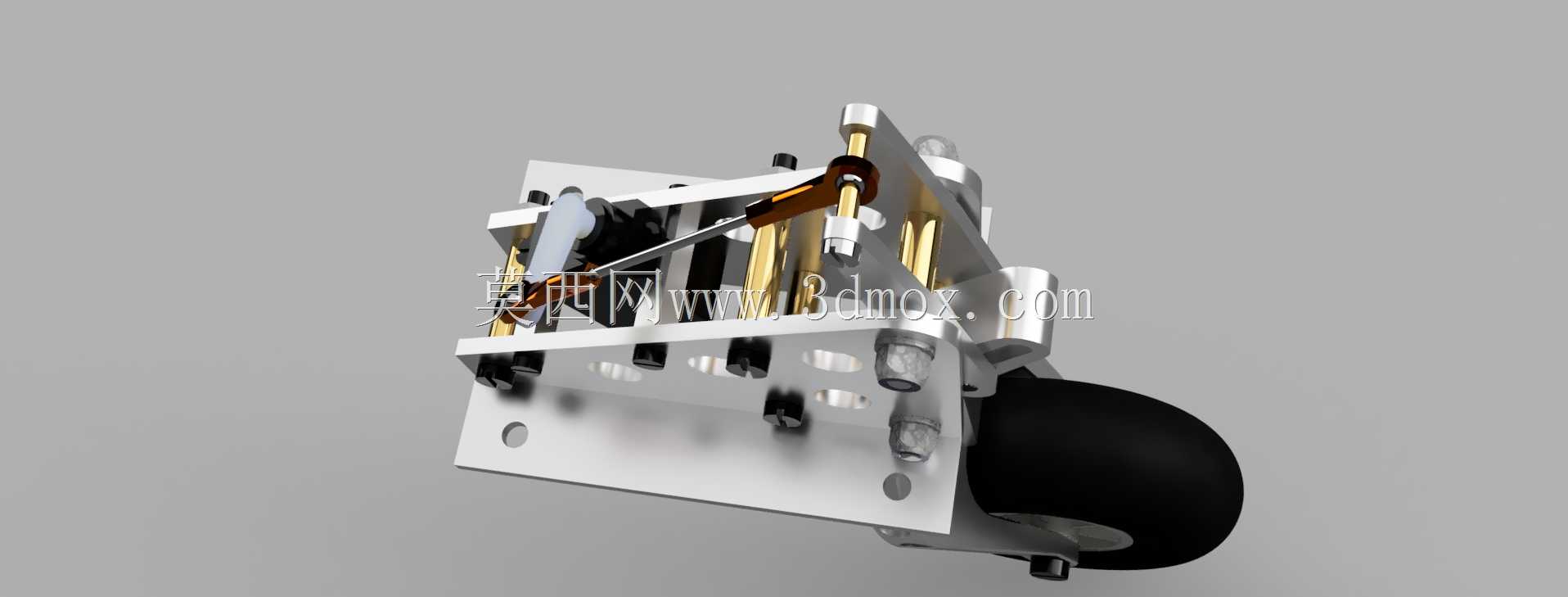

　　收放作动端预留了舵机或者微型作动筒的连接耳片，耳片上的销轴孔与作动部件的输出端尺寸匹配，能够直接将动力传递到铰接臂组，驱动整套起落架完成绕安装基座转轴的收放动作，收起时整个机轮组件会收纳到机身预设的舱位内部，放下时支撑臂会运动到锁止位置，形成稳定的三角支撑结构，承受垂直方向的冲击载荷与水平方向的滑跑摩擦力。设计过程中，首先要确定的是安装基座的接口边界，基座上的四个固定孔位需要和机身承力框的安装点位完全对齐，孔位的位置度公差控制在0.1mm以内，避免安装后出现装配应力，导致收放动作不畅。支撑臂的板材厚度根据载荷计算结果确定，臂身上开设的多个减重孔，是在保证结构抗弯、抗扭强度的前提下，尽可能降低整套机构的自重，

　　减重孔的边缘都做了圆角过渡，避免应力集中导致结构在受冲击时出现断裂。铰接点的转轴采用阶梯轴设计，不同轴段分别对应支撑臂、衬套、限位挡圈的安装尺寸，轴端配置了卡簧槽，安装后能够实现轴向的可靠限位，不需要额外的焊接或者粘接固定，方便后期的维护与零件更换。从安装边界来看，整套机构放下状态下，机轮最低点到安装基座上平面的垂直距离，需要匹配飞行器的地面离地间隙要求，保证机身腹部、螺旋桨等部件不会在地面滑跑时与地面发生剐蹭；收起状态下，整套机构的最大外轮廓尺寸，要小于机身起落架舱的内部净空尺寸，预留出至少2mm的安全间隙，避免收放过程中机构与舱壁发生碰撞。作动连接耳片的位置设计，经过了运动轨迹仿真验证，在整个收放行程中，

　　作动部件的输出力臂始终保持在合理区间，不会出现死点位置，保证作动部件能够用最小的输出力驱动整套机构完成收放动作。支撑臂上的多个安装孔位，除了铰接转轴的安装孔，还预留了缓冲阻尼件的安装位置，可以根据实际使用需求加装微型弹簧阻尼器，吸收着陆瞬间的冲击载荷，降低硬着陆对机身结构的冲击力。机轮的宽度与直径参数，是根据轻小型飞行器的地面滑跑压强要求确定的，轮体宽度足够保证在不平整跑道上滑跑时的稳定性，不会因为局部压强过大陷入软质跑道表面，直径尺寸则兼顾了滚动阻力与收纳空间的平衡，过大的轮径会增加收纳所需的舱位空间，过小的轮径则会增大滑跑过程中的滚动阻力，同时在遇到小的地面凸起时容易出现卡滞。整套结构的所有铰接转动面，都预留了润滑脂的填充间隙，长期使用过程中可以定期加注润滑脂，降低转动副的磨损量，提升机构的使用寿命。在实际装配调试时，需要先将所有铰接点的衬套压装到位，再依次连接各段支撑臂，手动转动检查整个运动行程是否顺滑，没有卡滞点之后再安装作动部件与机轮组件，调整作动部件的行程限位，保证放下时支撑臂能够到达锁止位置，收起时机轮能够完全收纳到舱位内部，不会出现半收半放的状态。这套结构的设计没有采用复杂的一体化成型零件，大部分结构件都采用板材切割加工的方式即可制作，加工难度低，后期更换单个损坏零件的成本也更低，非常适合轻小型飞行器的批量配套使用，同时也能作为航模制作、小型无人机改装的结构参考，帮助设计人员快速完成起落架部分的结构匹配与安装调试。
