梅塞施密特262A喷气战机外观结构

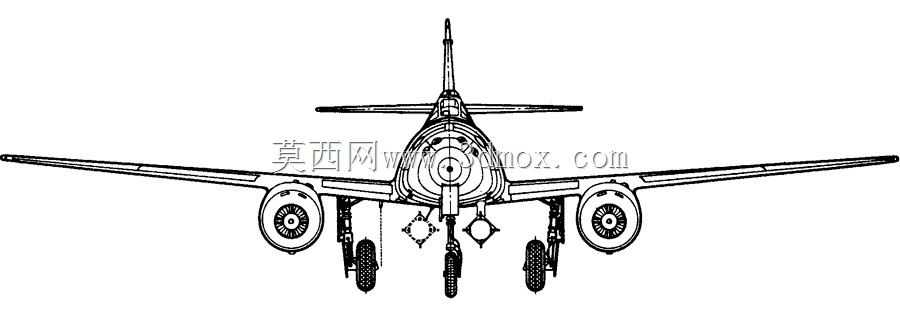

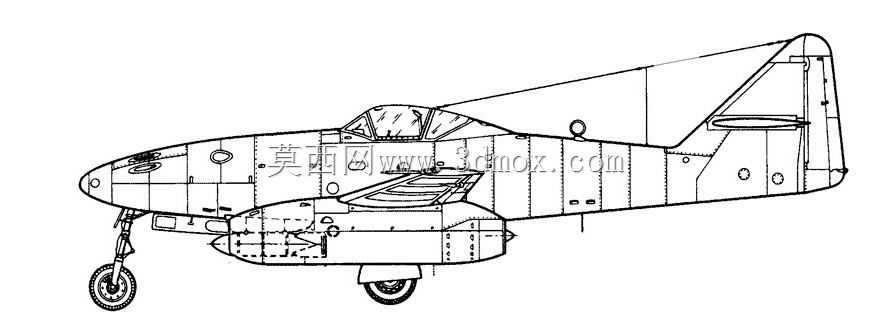

　　该模型围绕早期喷气式战斗机的整机外形与主要部件关系展开，重点还原双发下单翼、后掠垂尾、前三点起落架及机头流线轮廓。对结构设计人员而言，这类模型的价值不在于直接用于制造，而在于理解高速航空器在总体布置阶段如何协调气动外形、动力舱位置、机翼平面形状、尾翼力臂与地面姿态之间的关系。机身沿纵轴呈细长纺锤形，机头收敛后与座舱盖形成连续曲面，有利于降低迎风阻力；座舱位于机翼前方，飞行员前向视野较好，但也使机头设备布置空间受到一定限制。两侧发动机短舱吊挂于机翼下方，短舱轴线与机身轴线基本平行，这种布置便于维护发动机，也能使机翼结构承受发动机载荷；缺点是短舱会产生额外阻力，并对机翼局部流场形成干扰。建模时需要特别注意短舱与机翼下表面的过渡区域，

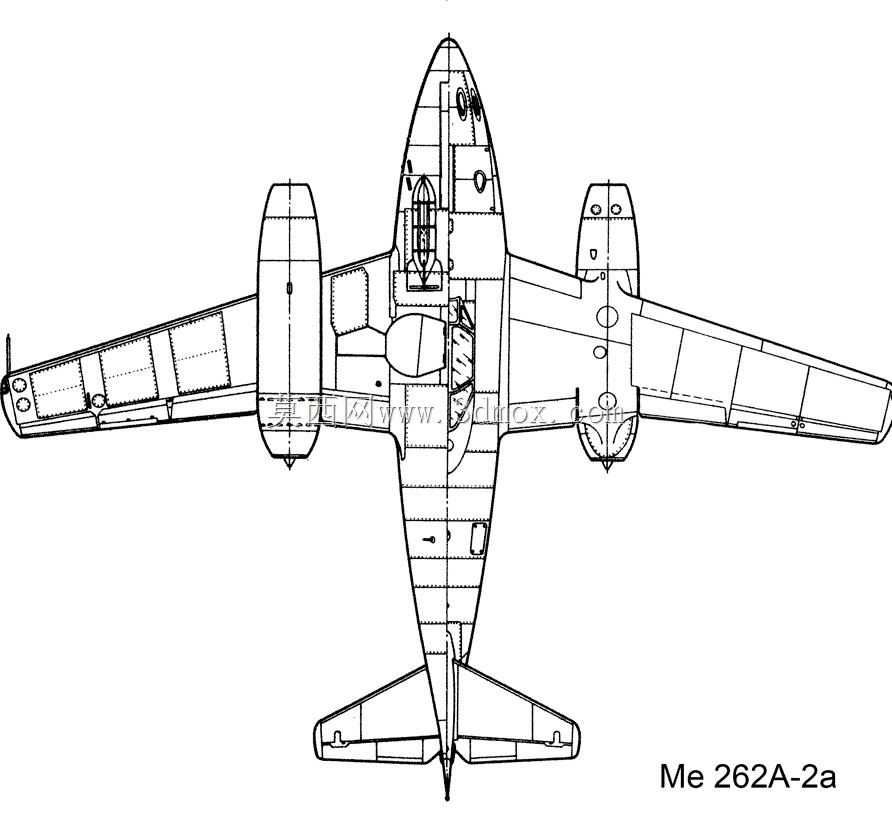

　　若曲面连续性不足，在后续做外流场分析或外观评审时容易出现局部凹陷、反光突变等问题。机翼采用低单翼形式，平面形状带有一定后掠，翼尖上反与后缘控制面轮廓均有体现。从工程角度看，机翼外形决定了升力面面积、展弦比和翼载荷分布，也影响起落架收放路径、武器挂点位置以及燃油箱布置边界。模型中机翼与机身交接面较长，设计时应控制接合面的曲率变化，避免在装配建模中出现薄边或几何重叠。尾翼由垂尾与平尾组成，垂尾较高，平尾安装于垂尾下部附近，这种布置可在大迎角状态下尽量避开机翼尾流，提高航向与纵向安定性。尾段内部通常需要布置操纵拉杆、舵机安装点、尾伞舱或航行灯接口，因此外形建模虽然只表现外表面，但在确定尾翼厚度和根部整流形状时，仍应为内部机构预留空间。

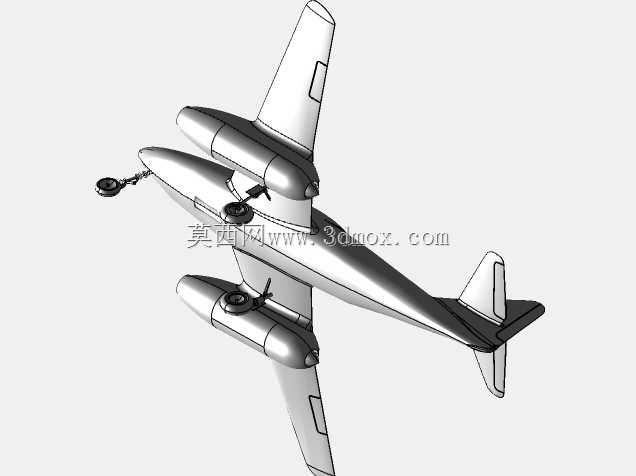

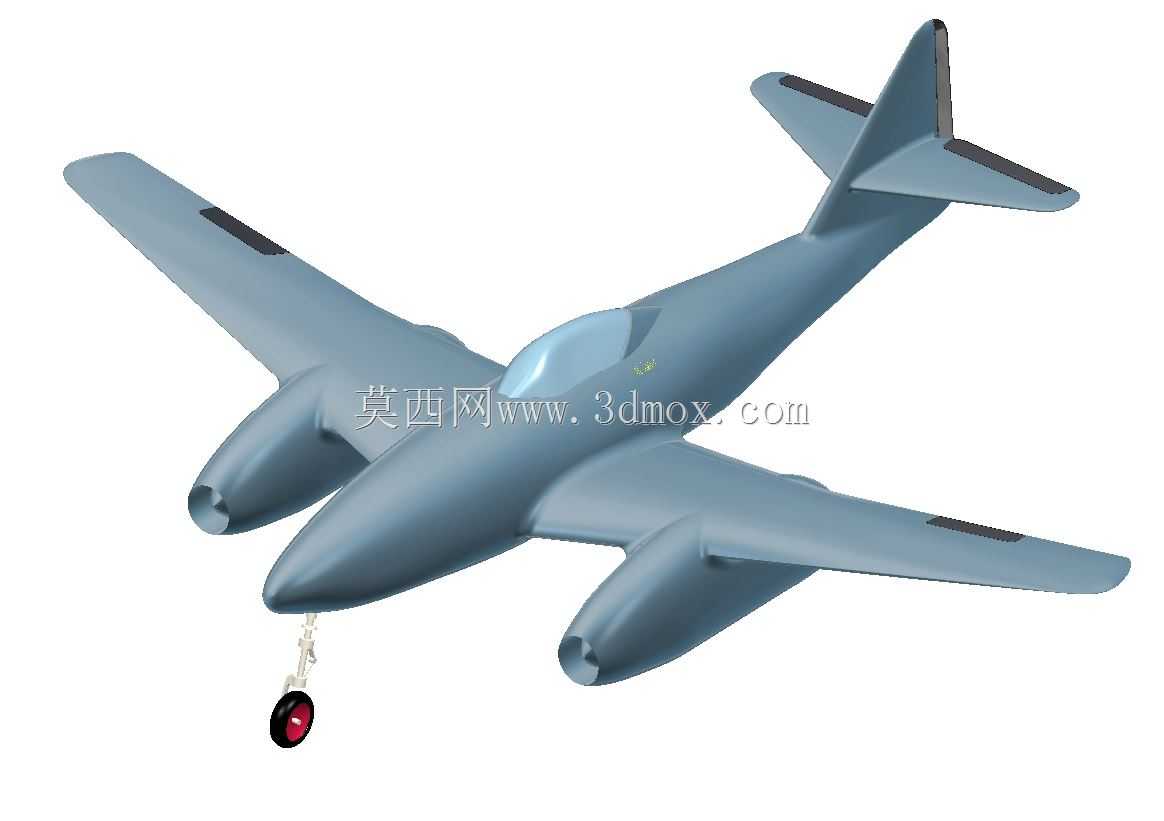

　　起落架部分表现为前起落架从机头下方放下，主起落架收入发动机短舱或机翼内侧区域。前起落架带有机轮与收放支柱，其位置决定地面转弯半径和停机迎角；主起落架则需满足地面滑跑时的稳定性与着陆冲击承载要求。对三维建模者来说，起落架是外形验证中的难点：收起状态要与舱门、短舱内壁保持间隙，放下状态又要满足支柱角度、轮距和擦地角要求。若只做静态展示，可简化轮胎花纹与刹车结构；若用于机构运动仿真，则必须进一步定义转轴、锁止位置和收放行程。模型还呈现了机身表面的深色条状区域，可理解为维护口盖、操纵面分区或涂装标识边界。真实飞机上这些区域对应可拆卸壁板、检查口盖和翼面分段，外形设计时需要兼顾表面连续性与内部可达性。机头下方的红色圆形小部件可作为着陆灯、

　　传感器窗口或外挂标识理解，其安装位置要求突出于机身表面，同时不能破坏周边气动光滑性。在实际航空设计流程中，此类外观数模通常用于总体方案评审、展示动画、教学演示或逆向建模训练。它能够帮助工程师快速校核机翼与发动机短舱的相对位置、尾翼与机翼的遮挡关系、座舱盖开启空间以及地面维护时的接近路径。若要继续深化，可沿机身纵轴补充框肋站位，在机翼内增加翼梁和翼肋，在短舱内加入发动机安装节和防火墙，在起落架舱内布置作动筒与舱门连杆。外形尺寸方面，整机长度主要由机头至尾喷口的纵向距离决定，翼展由左右翼尖控制，垂尾高度影响机库与维修车间净空要求；发动机短舱的最大宽度、机翼下反或上反角、平尾翼尖宽度共同构成地面转运和停放时的包络边界。安装边界上，若将该机型作为展示样机放入装配场景，需要在机翼两侧预留人员通行和装挂作业空间，在尾部预留热喷流影响区，在机头下方预留牵引与前起落架维护空间。模型曲面以光顺为主，适合进行外观渲染、比例缩放和结构参考；对于需要进行强度校核或气动计算的场景，则应在现有外形基础上重建几何，补充翼型、控制面偏角、重心位置和重量分布等关键参数。
